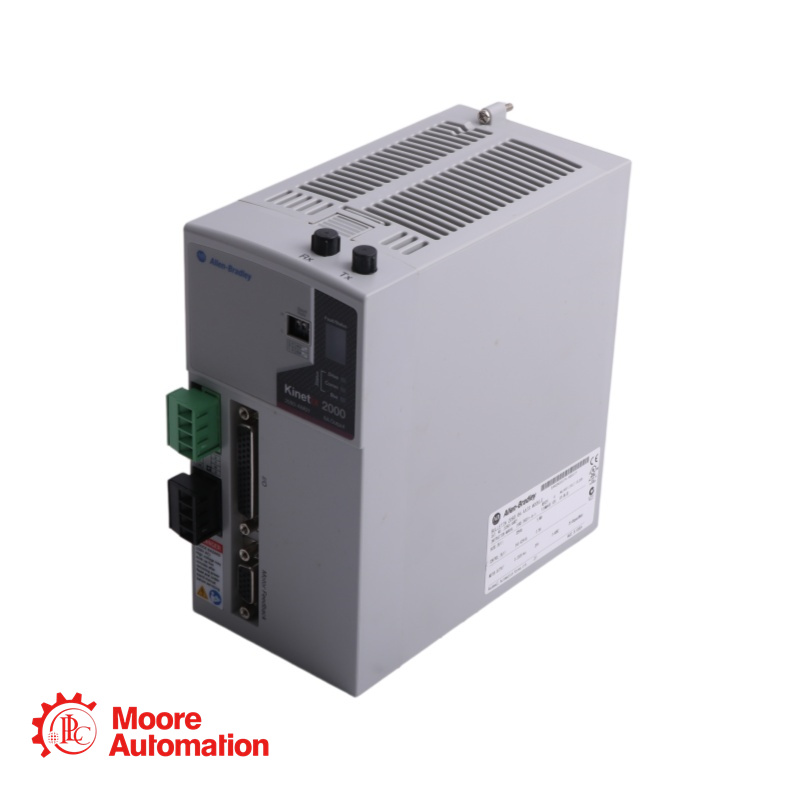

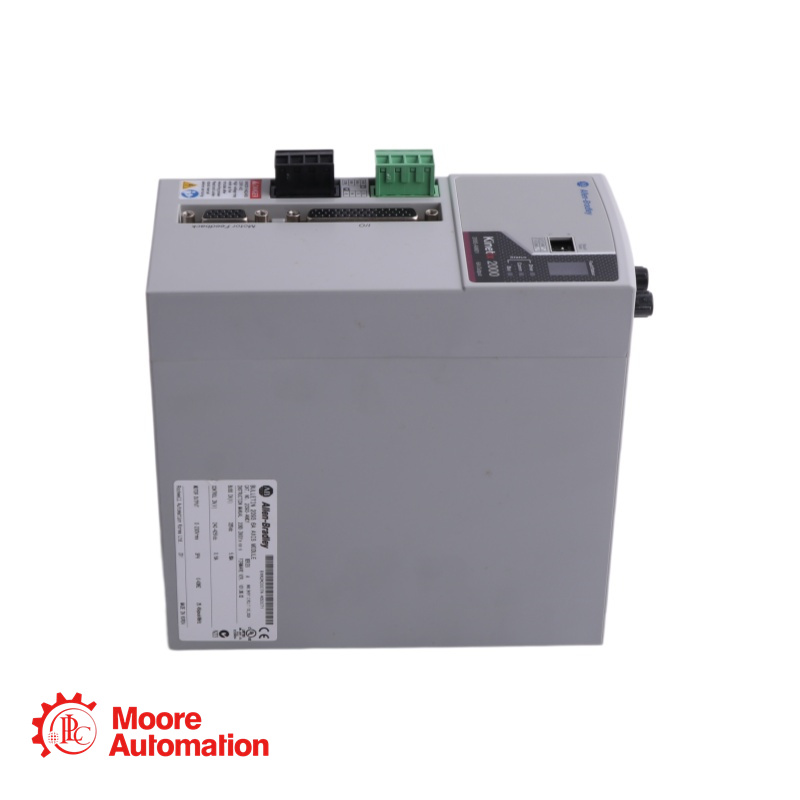

Módulo inversor de eje PLC 2093-AM01

2093-AM01

Descripción general

Presupuesto

El inversor del módulo de eje 2093-AM01 está diseñado para aplicaciones avanzadas de control de movimiento. Funciona con una tensión nominal de bus de CC de 325 V CC y es capaz de suministrar una potencia de salida continua de 1,9 kW.

Tipo de accionamiento: Servoaccionamiento multieje para control de movimiento
Potencia de salida continua: 1,9 kW nominal
Corriente continua (RMS): 6,0 A
Corriente continua (0-pico): 8,48 A
Corriente de salida máxima (RMS): 18,0 A
Corriente de salida máxima (0-pk): 25,5 A
Ancho de banda del bucle de velocidad: 500 Hz
Frecuencia PWM: 8 kHz

2093-AM01

Pregunta

Respuesta

¿Qué tipo de motor es compatible con el 2093-AM01?

El modelo 2093-AM01 está diseñado para funcionar con servomotores de las series MP (baja inercia) o TL. Está optimizado para su uso con motores de 210 V (RMS).

¿Cuál es la diferencia entre "Corriente continua (RMS)" y "Corriente pico"?

Corriente continua (6,0 A RMS): Esta es la corriente máxima que el variador puede suministrar al motor de forma indefinida sin sobrecalentarse.
Corriente máxima (18,0 A RMS): Esta es la corriente máxima que el variador puede suministrar durante un breve período (normalmente de 2 a 3 segundos) para gestionar un par de aceleración elevado o sobrecargas momentáneas.

¿Se puede utilizar este módulo en una configuración independiente?

No. El módulo 2093-AM01 es un módulo de eje que forma parte del sistema de accionamiento multieje Kinetix 2000. Debe montarse a la derecha de un módulo de alimentación 2093-AC05-MP5 (o similar), que genera el bus de CC de 325 V y controla la derivación compartida (regeneración) del sistema.
