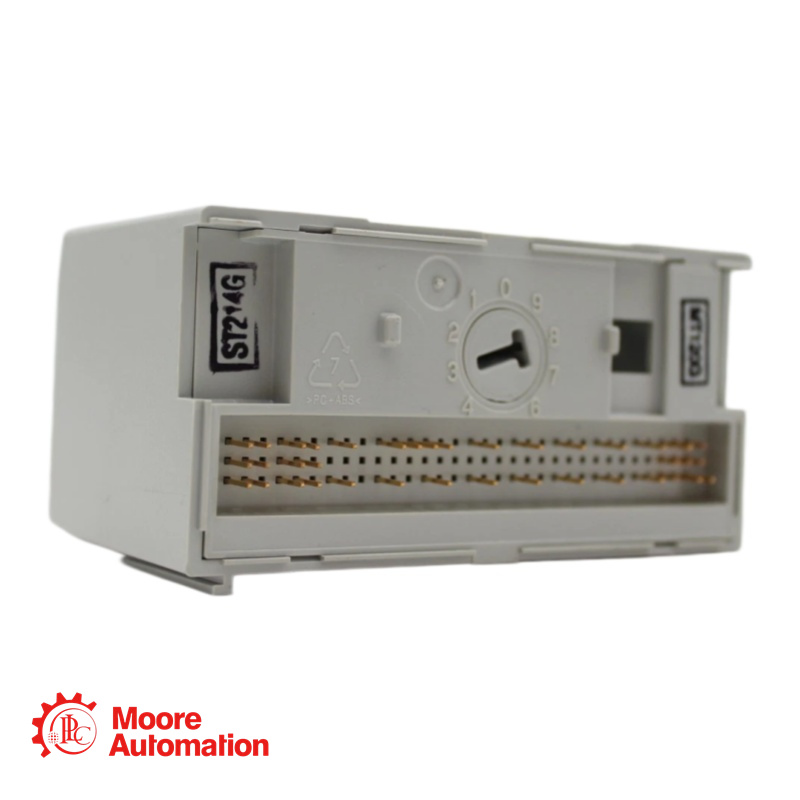

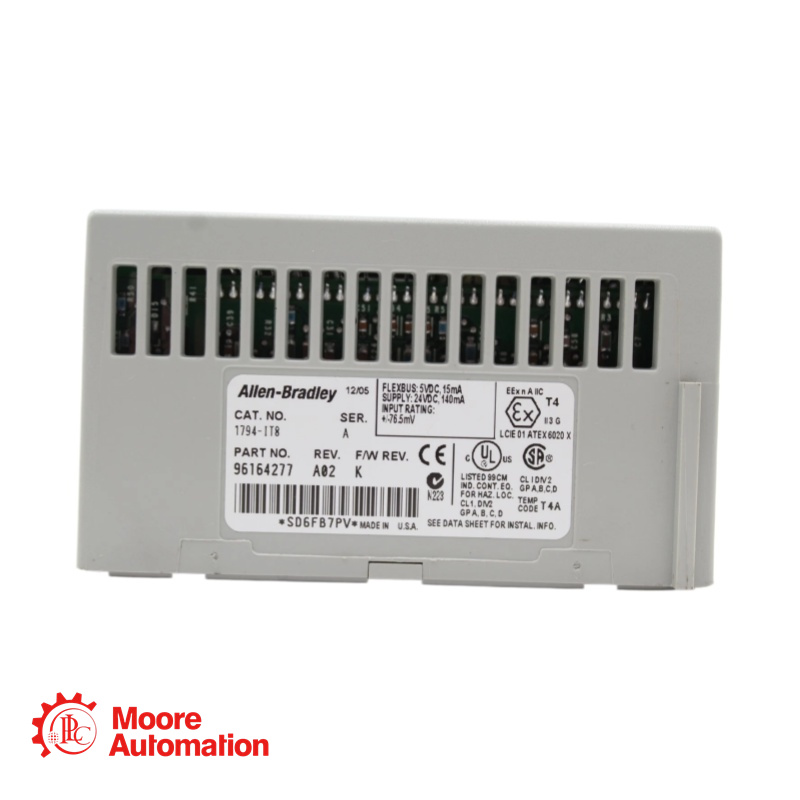

Módulo de entrada de termopar PLC 1794-IT8

El soporte confiable comienza aquí:

Gerente de 5 estrellas Frida

Teléfono/Whatsapp:+86 15359408275

Correo electrónico: sales5@mooreplc.com

Ubicación: Edificio Guomao 3203, n.° 388, calle Hubin sur, distrito de Siming, Xiamen, Fujian, China

Descripción:1794-IT8

El módulo 1794-IT8 es un módulo de E/S flexible diseñado para interactuar con una amplia gama de termopares y señales de nivel de milivoltios. Proporciona 8 canales de entrada independientes, convirtiendo señales analógicas de temperatura o voltaje en datos digitales para la comunicación con un controlador programable. Este módulo es ideal para aplicaciones de E/S distribuidas que requieren monitorización de temperatura rentable sin necesidad de alta velocidad de respuesta ni precisión extrema. Admite termopares con y sin conexión a tierra, siempre que se sigan las instrucciones de instalación adecuadas. La comunicación se realiza normalmente mediante lecturas/escrituras por transferencia de bloques a través del adaptador de E/S flexible.

Paracamedidores:1794-IT8

Línea de productos: E/S FLEX
Tipo de producto: Módulo de entrada de termopar/milivoltios
Número de entradas: 8 canales
Rango de milivoltios: ±76,5 mV
Resolución: 16 bits (2,384 µV típico)
Formato de datos: binario de 16 bits en complemento a dos o con desplazamiento (unipolar)
Fuente de alimentación: 24 V CC
Consumo de corriente de FlexBus: 20 mA
Disipación de potencia: 3 W máximo a 31,2 V CC
Tensión de aislamiento: Probada a 850 V CC durante 1 segundo (entre las entradas/alimentación del usuario y la lógica).
Rechazo de ruido en modo normal: -60 dB a 60 Hz
Ancho de banda del canal: 0 a 2,62 Hz (-3 dB)

Preguntas frecuentes: 1794-IT8

P1: ¿Qué tipo de sensores puedo conectar al 1794-IT8?
A: El módulo admite una amplia gama de tipos de termopares., incluyendo J, K, E, R, N, S, B, C, T y L. También acepta una señal de entrada directa de milivoltios en el rango de ±76,5 mV.

P2: ¿Cuál es la finalidad del compensador de unión fría (CJC)?
A: El conjunto CJC es necesario para obtener lecturas precisas del termopar. Mide la temperatura en el punto de conexión del bloque de terminales, lo que permite al módulo compensar la tensión generada donde el cable del termopar se une a los terminales de cobre. El módulo incluye dos compensadores, que se montan en la base de terminales 1794-TB3T.

P3: ¿Qué sucede si selecciono un tipo de termopar no válido durante la configuración?
A: Si se selecciona un tipo de termopar no válido, el módulo activará el bit de diagnóstico "Estructura incorrecta" (Lectura de palabra 10/11, bit 02). Esto indica un error de configuración que impide el funcionamiento correcto hasta que se corrija.
