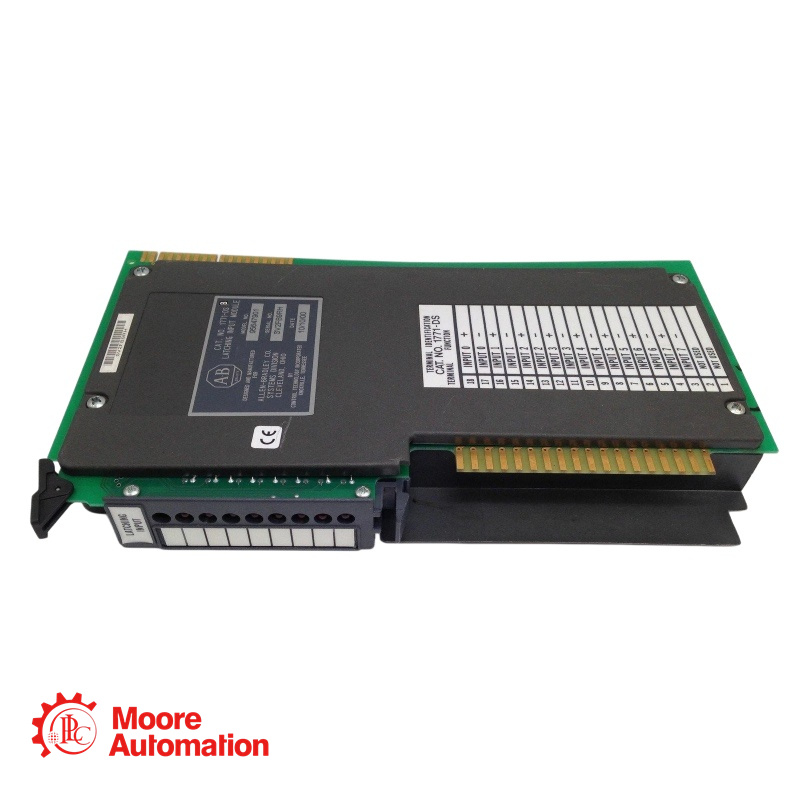

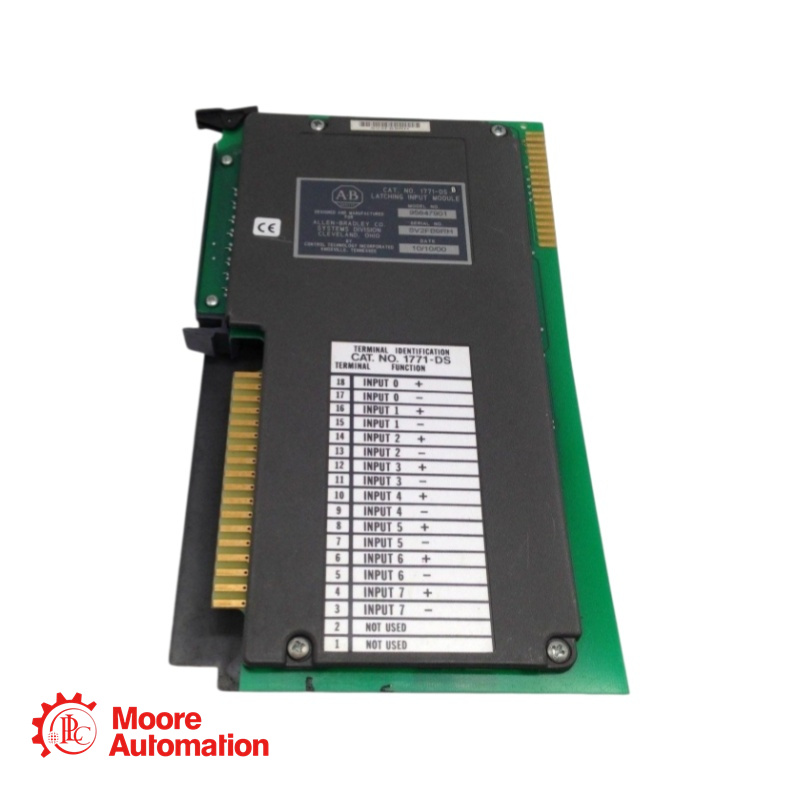

Módulo de entrada PLC 1771-DS

<1771-DS Descripción>

El PLC 1771-DS es un módulo de enclavamiento con una entrada de 10-27 V CC. Detecta pulsos con una duración de 0,1 a 5,0 ms. Mediante un terminal de entrada, el módulo detecta los pulsos y coloca un bit en la tabla de direcciones de imagen correspondiente durante el siguiente escaneo de E/S. El módulo 1771-DS responde a los pulsos mediante un sensor óptico con una salida de puerta y una salida de pulso aisladas. La entrada de este módulo puede funcionar de dos maneras: de forma independiente si no está emparejado y, cuando está emparejado, responde a un pulso específico o a la señal de puerta. El ancho mínimo de pulso que puede capturar este módulo es de 0,1 ms, 0,5 ms, 1,0 ms, 2,5 ms o 5,0 ms. Puede seleccionar los pulsos midiendo la duración de algunos pulsos típicos. Se recomienda que el tiempo de captura utilizable que seleccione sea el más corto en términos de uso de la entrada emparejada. Y en cada pulso, el 1771-DS requiere tiempo para recuperarse y esto depende del tiempo que haya seleccionado. En este módulo, hay dos maneras de reiniciar las entradas enclavadas. Si elige "maestro", se reinician todas las entradas y si elige "individual", se reinician las entradas individuales. El 1771-DS funciona en un rango de temperatura de 0-60 °C y una temperatura de almacenamiento de -40-85 °C con 5-95 % de humedad relativa sin condensación. Al seleccionar las funciones del módulo, coloque los enchufes o pines de puente que sean pares apropiados juntos. 240 V CC es el voltaje inverso máximo que se utiliza para proteger la entrada del módulo. El módulo 1771-DS está protegido por llave. Evite la instalación en la ranura de módulo incorrecta utilizando o insertando bandas de llave en las siguientes posiciones; entre los pines 2 y 4 y entre los pines 18 y 20. Estas bandas de codificación tienen un chasis de E/S en el conector de la parte posterior superior.
