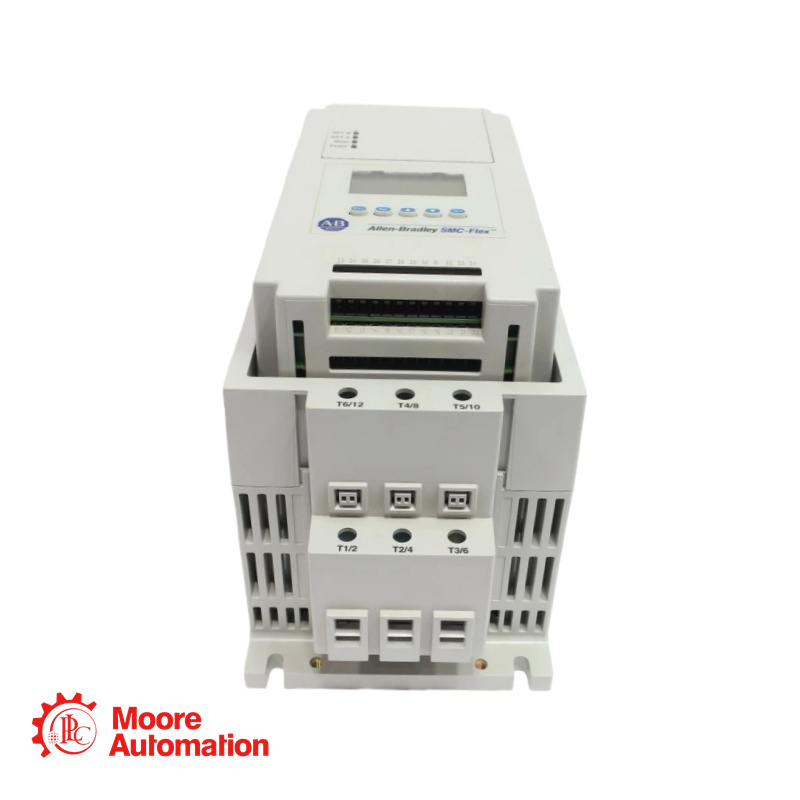

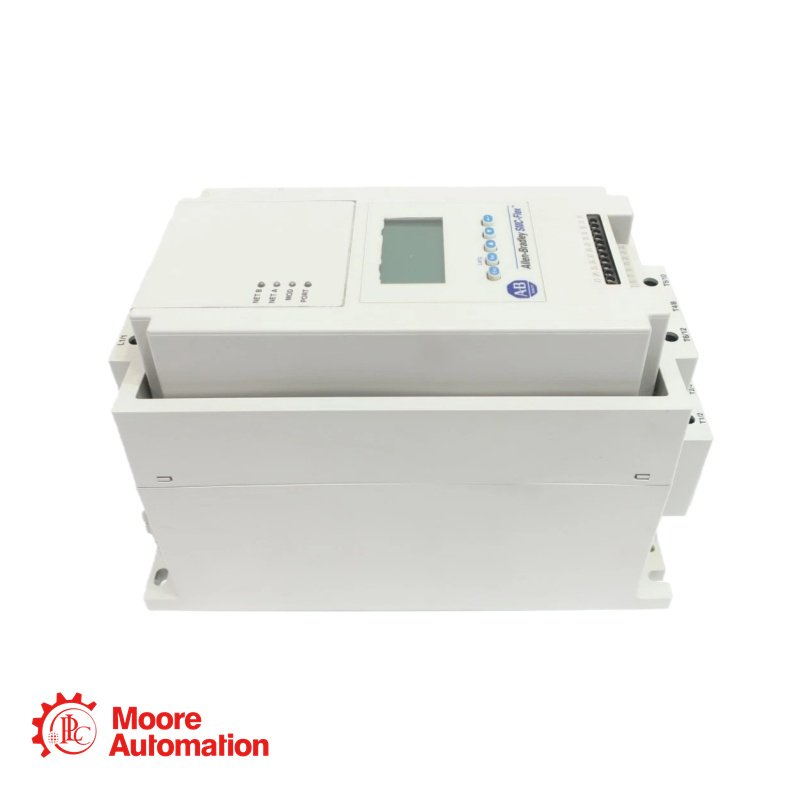

Controlador de motor inteligente PLC 150-F60NBRD

¿Quieres obtener una cotización?

Gerente 5 estrellas: Frida

Parámetros del producto

Clasificación del controlador: 60 A 10-40 HP a 460 V CA
Voltaje de control: 100...240 V CA
Familia de productos: SMC Flex
Tensión nominal de funcionamiento (Ue): 200 V
Tensión nominal de alimentación de control a CA 50 Hz: 100 V
Tensión nominal de alimentación de control a CA 60 Hz: 100 V
Corriente de sobrecarga para dispositivos conectados a la línea: 12 A
Corriente de sobrecarga para dispositivos conectados en delta: 20,8 A
Módulo de control del transformador: 75 VA a 100...240 V CA (-15 %, +10 %)
Clasificación del ventilador del disipador de calor: 20 VA a 110/120 V CA o 220/240 V CA
Clasificación de voltaje inverso de pico repetitivo: 1400 V según UL/CSA/NEMA para circuito de alimentación
Frecuencia de funcionamiento del circuito de potencia: 50/60 Hz
Potencia máxima del motor conectado a la línea: 50 HP a 575 V CA, 60 Hz, trifásico
Potencia máxima del motor conectado al Delta: 75 HP a 460 V CA, 60 Hz, trifásico
Tensión de impulso nominal según IEC para circuito de alimentación: 6000 V
Resistencia dieléctrica según IEC para circuito de potencia: 2500 V
Rango de corriente del motor conectado a la línea: 12...80 A a 500/575 V CA, trifásico
Rango de corriente del motor conectado en delta: 20,8...104 A a 500/575 V CA, trifásico
Protección transitoria (opcional): Varistores de óxido metálico: 220 J para circuito de potencia
Voltaje de aislamiento nominal según IEC para circuito de alimentación: 500 V
Rango de voltaje operativo nominal según UL/CSA/NEMA para circuito de alimentación: 200...480 V CA (-15 %, +10 %)
Corriente térmica convencional (Ith) para contactos auxiliares: CA/CC: 5 A
Número máximo de sensores para clasificaciones de entrada PTC: 6
Módulo de control de corriente de entrada: 5 A a 24 V CC (-15 %, +10 %)
Voltaje en terminales PTC (RPTC = abierto), máx.: 30 V para clasificaciones de entrada PTC
Módulo de control de vatios transitorios: 60 W a 24 V CC (-15 %, +10 %)
Módulo de control de vatios en estado estable: 24 W a 24 V CC (-15 %, +10 %)
Voltaje en terminales PTC (RPTC = 4 kΩ), máx.: <7,5 para clasificaciones de entrada PTC
Tiempo de respuesta para clasificaciones de entrada PTC: 800 ms
Módulo de control de tiempo de entrada: 250 ms a 24 V CC (-15 %, +10 %)
Módulo de control de tiempo transitorio: 500 ms a 24 V CC (-15 %, +10 %)
Resistencia al frío de la cadena de sensores PTC, máx.: 1500 Ω para valores nominales de entrada PTC
Entrada del tacómetro: 0...5 V CC a 4,5 V CC = 100 % de velocidad
Módulo de control de fuente de alimentación, mín.: 1606-XLP50E a 24 V CC (-15 %, +10 %)
Resistencia de disparo por cortocircuito para entradas PTC: 25 Ω ± 10 Ω
Resistencia de respuesta para valores nominales de entrada PTC: 3400 Ω ± 150 Ω
Resistencia de reinicio para valores nominales de entrada PTC: 1600 Ω ± 100 Ω

Acerca de la serie

Familia de productos y posicionamiento

SMC Flex forma parte de la familia de controladores de motores inteligentes (SMC™). Es un arrancador suave modular basado en microprocesador, diseñado para controlar y proteger motores de inducción trifásicos.

Características principales

Diseño modular: Módulo de control extraíble, módulos de potencia y conjunto de ventilador para facilitar la instalación, el mantenimiento y el servicio.
Inteligencia avanzada: LCD y teclado incorporados para configuración local; también configurable mediante software para PC.
Bypass integrado: Una vez que el motor alcanza la velocidad máxima, los contactos de derivación internos unen los SCR para reducir el calor y ahorrar espacio.
Múltiples modos de control:
– Arranque suave, límite de corriente, arranque rápido, arranque de doble rampa, arranque de voltaje completo
– Control de bomba (para reducción de aumentos repentinos de fluido)
– Velocidad lenta preestablecida (para posicionamiento/alineación)
– Frenado inteligente del motor (SMB™), Accu‑Stop™, baja velocidad con frenado
– Aceleración de velocidad lineal (requiere tacómetro)
Flexibilidad de comunicaciones: Puertos DPI integrados para conectar módulos de interfaz humana (HIM) y adaptadores de comunicación (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnóstico y medición integrales: Monitoreo en tiempo real de corriente, voltaje, potencia, energía, factor de potencia, capacidad térmica del motor, etc.
Protección y alarmas: Incluye sobrecarga, subtensión, sobretensión, desequilibrio de fase, atasco, bloqueo, falla a tierra y más.

Accesorios y opciones

Módulos de protección: para protección del lado de línea o de carga (480 V o 600 V).
Kits de terminales de conexión: necesarios para controladores con capacidad nominal de 108 A y superior.
Módulos de interfaz humana (HIM): teclados LCD portátiles o montados en la puerta.
Módulos de Comunicación: Adaptadores para diversas redes industriales.
Kits de actualización: permiten la conversión de controladores SMC Flex a SMC‑50 (con derivación).
