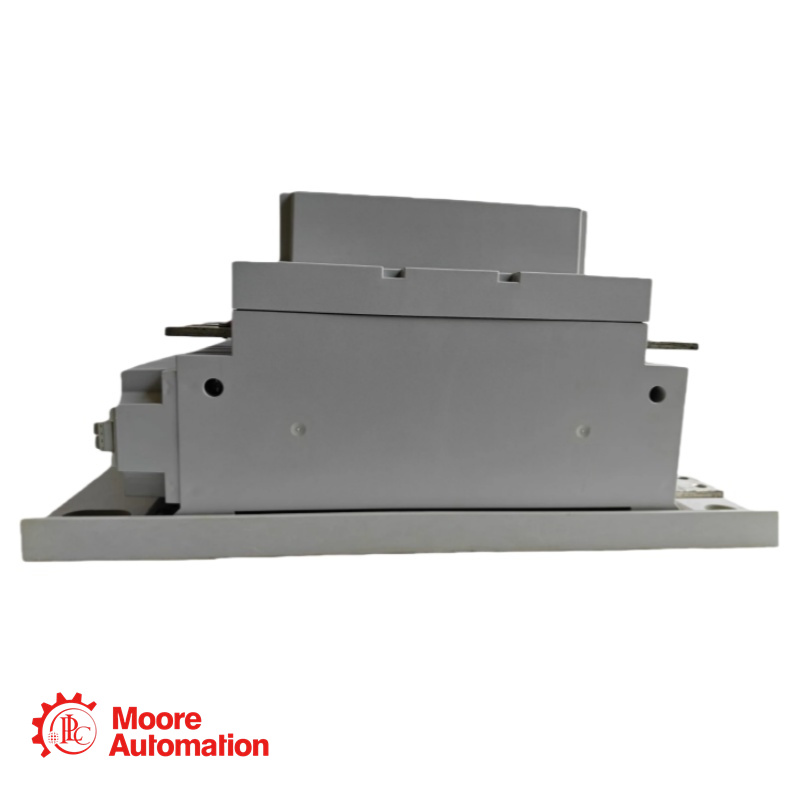

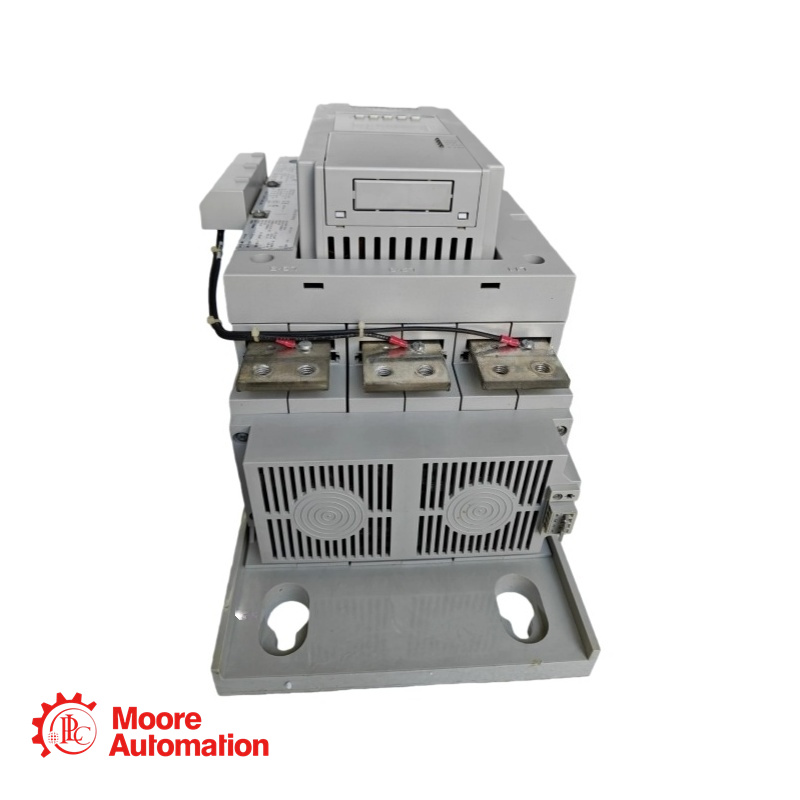

Controlador de motor inteligente PLC 150-F201NBD

¿Quieres obtener una cotización?

Gerente 5 estrellas: Frida

Parámetros del producto

Clasificación del controlador: 201 A, 75-150 HP a 460 V CA
Voltaje de control: 100...240 V CA
Familia de productos: SMC Flex
Voltaje operativo nominal (Ue): 200...480 V CA (-15 %, +10 %) para el circuito de alimentación, compatible con los estándares UL/CSA/NEMA.
Tipo de voltaje para accionamiento: CA
Tensión de alimentación de control nominal: 100 V CA a 50 Hz y 60 Hz.
Conexión y corriente del motor:
Conexión a la línea: Potencia máxima del motor: 75 HP a 230 V CA, 60 Hz, trifásico. Rango de corriente del motor: 67...201 A a 600/690 V CA.
Conexión en Delta (dentro del Delta): Potencia máxima del motor: 350 HP a 575 V CA, 60 Hz, trifásico. Rango de corriente del motor: 116...348 A a 500/575 V CA.
Circuito de control:
Voltaje máximo en estado apagado de entrada: 50 V CA / 10 V CC / 12 V CA.
Voltaje mínimo en estado encendido de entrada: 85 V CA / 19,2 V CC / 20,4 V CA.
Corriente de entrada en estado encendido: 20 mA a 120 V CA / 40 mA a 240 V CA / 7,6 mA a 24 V CA/CC.
Entrada del tacómetro: 0...5 V CC, donde 4,5 V CC corresponden al 100 % de velocidad.
Disipación de calor en estado estable con control y potencia del ventilador: 180 W
Temperatura de almacenamiento y transporte: -20 °C
Humedad: 5...95% (sin condensación)
Temperatura de funcionamiento:
Abierto: -5 a 50 °C (23 a 122 °F)
Altitud: 2000 m
Grado de contaminación: 2

Acerca de la serie

Familia de productos y posicionamiento

SMC Flex forma parte de la familia de controladores de motores inteligentes (SMC™). Es un arrancador suave modular basado en microprocesador, diseñado para controlar y proteger motores de inducción trifásicos.

Características principales

Diseño modular: Módulo de control extraíble, módulos de potencia y conjunto de ventilador para facilitar la instalación, el mantenimiento y el servicio.
Inteligencia avanzada: LCD y teclado incorporados para configuración local; también configurable mediante software para PC.
Bypass integrado: Una vez que el motor alcanza la velocidad máxima, los contactos de derivación internos unen los SCR para reducir el calor y ahorrar espacio.
Múltiples modos de control:
– Arranque suave, límite de corriente, arranque rápido, arranque de doble rampa, arranque de voltaje completo
– Control de bomba (para reducción de aumentos repentinos de fluido)
– Velocidad lenta preestablecida (para posicionamiento/alineación)
– Frenado inteligente del motor (SMB™), Accu‑Stop™, baja velocidad con frenado
– Aceleración de velocidad lineal (requiere tacómetro)
Flexibilidad de comunicaciones: Puertos DPI integrados para conectar módulos de interfaz humana (HIM) y adaptadores de comunicación (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnóstico y medición integrales: Monitoreo en tiempo real de corriente, voltaje, potencia, energía, factor de potencia, capacidad térmica del motor, etc.
Protección y alarmas: Incluye sobrecarga, subtensión, sobretensión, desequilibrio de fase, atasco, bloqueo, falla a tierra y más.

Accesorios y opciones

Módulos de protección: para protección del lado de línea o de carga (480 V o 600 V).
Kits de terminales de conexión: necesarios para controladores con capacidad nominal de 108 A y superior.
Módulos de interfaz humana (HIM): teclados LCD portátiles o montados en la puerta.
Módulos de Comunicación: Adaptadores para diversas redes industriales.
Kits de actualización: permiten la conversión de controladores SMC Flex a SMC‑50 (con derivación).
