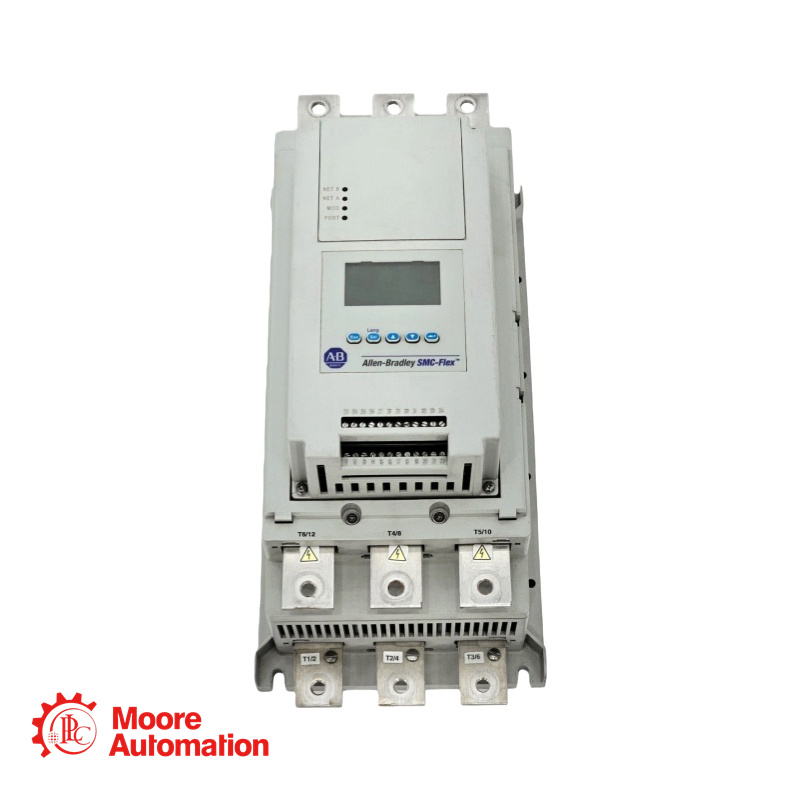

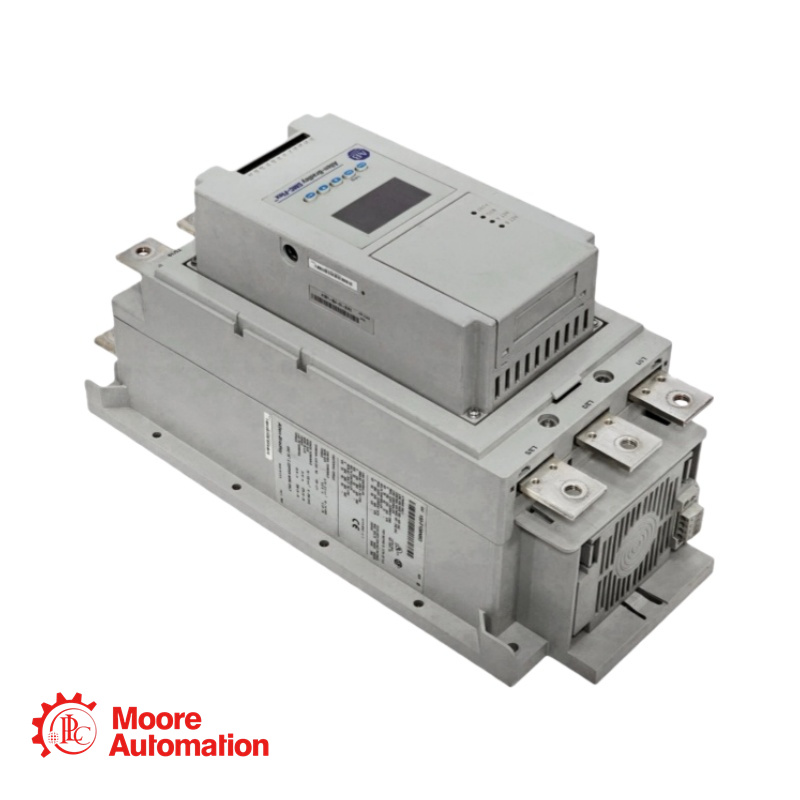

Controlador de motor inteligente PLC 150-F108NBD

¿Quieres obtener una cotización?

Gerente 5 estrellas: Frida

Parámetros del producto

Voltaje operativo nominal (Ue): 200...480 V CA (-15 %, +10 %) para el circuito de alimentación, compatible con los estándares UL/CSA/NEMA.
Tipo de voltaje para accionamiento: CA
Tensión de alimentación de control nominal: 100 V CA a 50 Hz y 60 Hz.
Conexión y corriente del motor:
Línea conectada: Potencia máxima del motor 90 kW a 690 V CA (Y), trifásica, 50 Hz. Rango de corriente del motor 27...108 A a 600/690 V CA.
Conectado en Delta (dentro del Delta): Potencia máxima del motor: 90 kW a 400/415 V CA, trifásica, 50 Hz. Rango de corriente del motor: 47...187 A a 500/575 V CA.
Características del viaje: Clases de viaje disponibles: 10, 15, 20 y 30.
Circuito de control:
Voltaje máximo en estado apagado de entrada: 50 V CA / 10 V CC / 12 V CA.
Voltaje mínimo en estado encendido de entrada: 85 V CA / 19,2 V CC / 20,4 V CA.
Corriente de entrada en estado encendido: 20 mA a 120 V CA / 40 mA a 240 V CA / 7,6 mA a 24 V CA/CC.
Calificaciones del módulo:
Módulo de control de transformador: 75 VA a 100...240 V CA.
Ventilador del disipador de calor: 20 VA a 110/120 V CA o 220/240 V CA.
Módulo de control de corriente de entrada: 5 A a 24 V CC.
Módulo de control de vatios transitorios: 60 W a 24 V CC.
Módulo de control de vatios en estado estable: 24 W a 24 V CC.
Tiempo asociado para módulos: Tiempo de entrada 250 ms, Tiempo transitorio 500 ms.

Acerca de la serie

Familia de productos y posicionamiento

SMC Flex forma parte de la familia de controladores de motores inteligentes (SMC™). Es un arrancador suave modular basado en microprocesador, diseñado para controlar y proteger motores de inducción trifásicos.

Características principales

Diseño modular: Módulo de control extraíble, módulos de potencia y conjunto de ventilador para facilitar la instalación, el mantenimiento y el servicio.
Inteligencia avanzada: LCD y teclado incorporados para configuración local; también configurable mediante software para PC.
Bypass integrado: Una vez que el motor alcanza la velocidad máxima, los contactos de derivación internos unen los SCR para reducir el calor y ahorrar espacio.
Múltiples modos de control:
– Arranque suave, límite de corriente, arranque rápido, arranque de doble rampa, arranque de voltaje completo
– Control de bomba (para reducción de aumentos repentinos de fluido)
– Velocidad lenta preestablecida (para posicionamiento/alineación)
– Frenado inteligente del motor (SMB™), Accu‑Stop™, baja velocidad con frenado
– Aceleración de velocidad lineal (requiere tacómetro)
Flexibilidad de comunicaciones: Puertos DPI integrados para conectar módulos de interfaz humana (HIM) y adaptadores de comunicación (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnóstico y medición integrales: Monitoreo en tiempo real de corriente, voltaje, potencia, energía, factor de potencia, capacidad térmica del motor, etc.
Protección y alarmas: Incluye sobrecarga, subtensión, sobretensión, desequilibrio de fase, atasco, bloqueo, falla a tierra y más.

Accesorios y opciones

Módulos de protección: para protección del lado de línea o de carga (480 V o 600 V).
Kits de terminales de conexión: necesarios para controladores con capacidad nominal de 108 A y superior.
Módulos de interfaz humana (HIM): teclados LCD portátiles o montados en la puerta.
Módulos de Comunicación: Adaptadores para diversas redes industriales.
Kits de actualización: permiten la conversión de controladores SMC Flex a SMC‑50 (con derivación).
