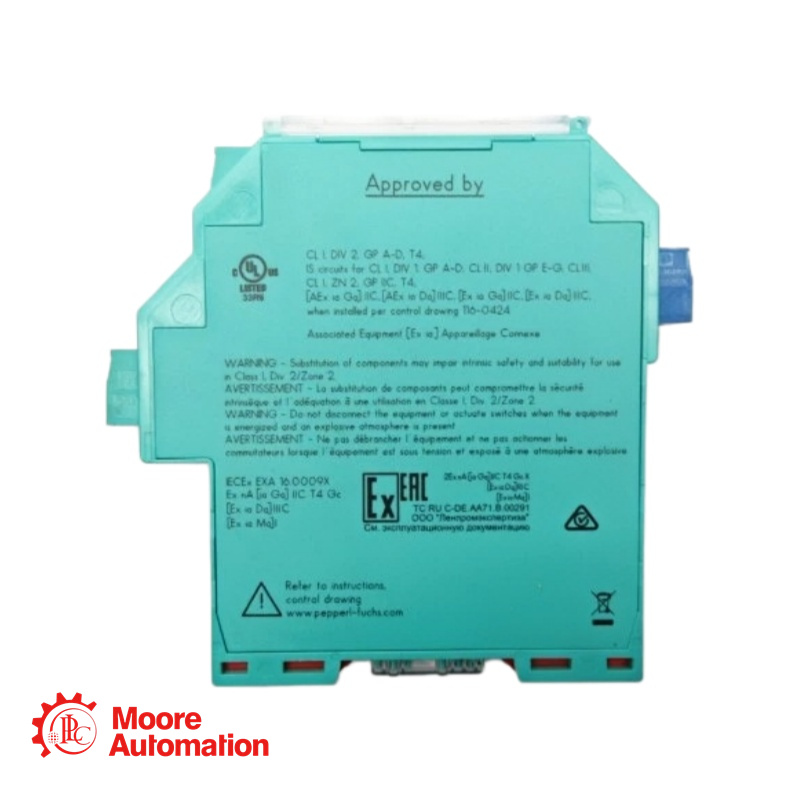

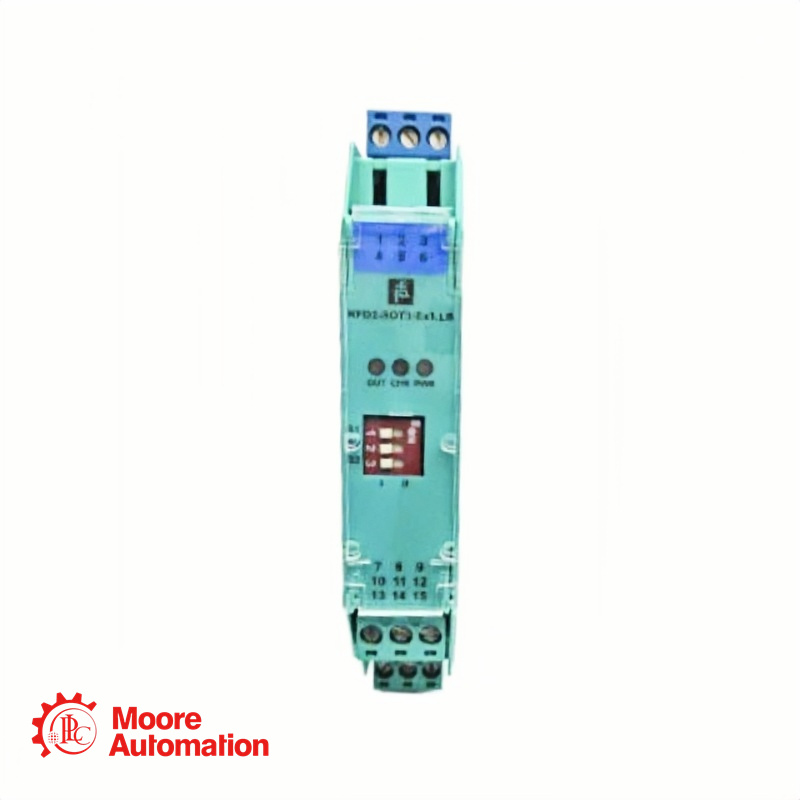

Amplificador conmutado Pepperl+Fuchs KFD2-SOT3-EX1.LB

Obtenga el precio aquí:

Gerente de ventas: Frida

Teléfono/Whatsapp: +86 15359408275

Correo electrónico: sales5@mooreplc.com

Información básica

Fabricante: Pepperl+Fuchs
Tipo de producto: Módulo de interfaz del sistema K (serie KF)
Función: Acondicionador de señal de 1 canal y barrera de aislamiento para aplicaciones en áreas peligrosas.

Descripción del Producto

El KFD2-SOT3-EX1.LB Es una barrera con aislamiento galvánico diseñada para la transferencia de señales digitales desde una zona peligrosa a una zona segura. Acepta señales de entrada de sensores NAMUR o contactos mecánicos secos y proporciona dos salidas de transistor pasivas e independientes.

Esta unidad se distingue por su lógica de salida configurable, que permite que el segundo canal de salida funcione como divisor de señal redundante o como salida dedicada para indicación de fallos. Con detección de fallos de línea (LFD) integrada y clasificación de seguridad funcional SIL 2 (SC 3), está optimizada para bucles de automatización de procesos críticos que requieren alta disponibilidad y transparencia en el diagnóstico.

Especificaciones técnicas

Campos de aplicación

Plantas químicas y petroquímicas: Interfaz para sensores de proximidad NAMUR que monitorizan la posición de las válvulas en zonas peligrosas.
Sistemas de detección de incendios y gases: Monitorización fiable de detectores de humo o pulsadores manuales con nivel de integridad SIL 2.
Plataformas para turbinas y compresores: Interfaz con sensor de vibración (sonda de proximidad) con capacidad de retención de fallos.
Sistemas Instrumentados de Seguridad (SIS): Donde se requiere capacidad sistemática SC 3 para el elemento de acondicionamiento de señal.

Preguntas frecuentes - KFD2-SOT3-EX1.LB

P: ¿Cómo conecto un contacto seco (interruptor) a esto? KFD2-SOT3-EX1.LB?
A: Debe conectar el contacto en serie con una red de resistencias (p. ej., Pepperl+Fuchs F-NR3-Ex1) en el extremo de campo para simular los niveles de corriente NAMUR. Como alternativa, puede desactivar la detección de fugas de luz (LFD) mediante el interruptor DIP y conectar un contacto seco directamente entre los terminales 1+ y 2+. Nota: Desactivar la LFD elimina la capacidad del módulo para detectar una rotura en el cable de campo.

P: ¿Cuál es la diferencia entre el aislamiento de "Salida I" y "Salida II"?
A: Ambos son transistores pasivos con aislamiento galvánico. Sin embargo, el aislamiento entre la Salida I y la Salida II es de tipo básico (60 V). Si utiliza ambas salidas para controlar dos tarjetas de entrada PLC diferentes con distintas referencias de alimentación, asegúrese de que la diferencia de potencial no supere los 60 V para mantener un aislamiento seguro.

P: ¿Qué significa "Salida de transistor pasivo"?
A: El módulo no suministra tensión en el circuito de salida. Debe proporcionar una fuente de tensión continua externa (máximo 30 V) en serie con la carga (por ejemplo, una tarjeta de entrada de PLC). El módulo actúa como un interruptor para conectar este circuito externo a tierra (0 V).

P: ¿Qué significa "Um 253 V CA" en los datos de la zona peligrosa?
A: Este es el voltaje máximo seguro que se puede aplicar al lado de la zona no peligrosa (terminales de alimentación) sin comprometer la protección de seguridad intrínseca. No es el voltaje de funcionamiento (que es de 19 a 30 V CC). Indica la robustez del módulo frente a transitorios de voltaje de red.
