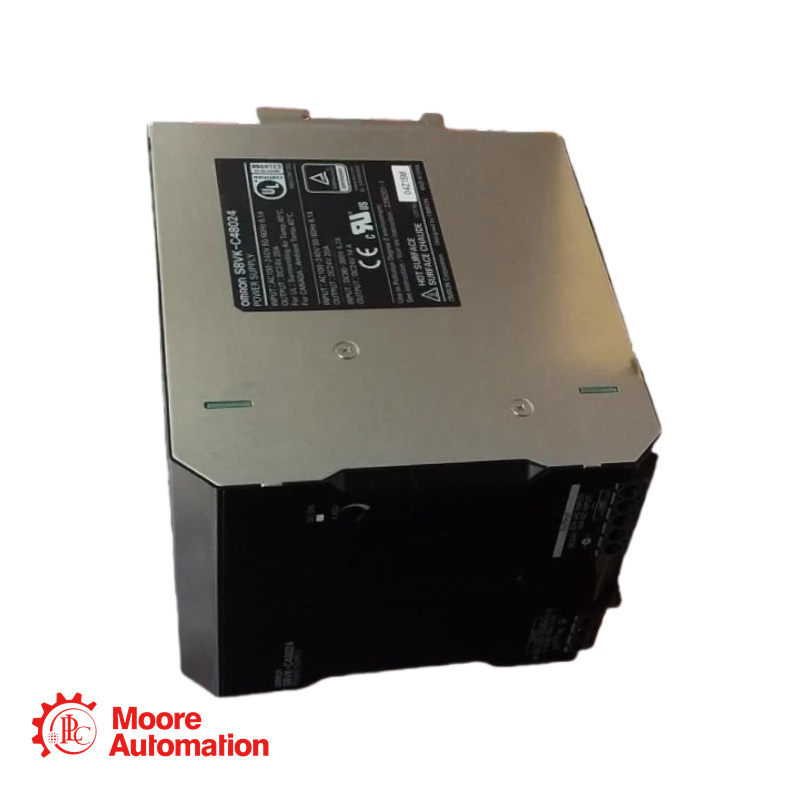

Módulo de fuente de alimentación conmutada Omron S8VK-C48024

Contáctanos ahora mismo

Servicio rápido las 24 horas, los 7 días de la semana.

★Gerente de Ventas: Frida
★Teléfono:+86 15359408275
★Correo electrónico:sales5@mooreplc.com
★Dirección: Distrito de Siming, Xiamen, Fujian, China

Descripción:
La S8VK-C48024 es una fuente de alimentación conmutada monofásica de 480 W diseñada para aplicaciones globales con entrada de CA universal (85-264 VCA) y entrada de CC opcional (90-350 VCC). Proporciona una salida estable de 24 VCC con una corriente de hasta 20 A, y cuenta con alta eficiencia (91 % típica), corrección activa del factor de potencia (PFC) y protección integral que incluye protección contra sobrecarga, sobretensión y supresión de corrientes armónicas.

Especificación:
Potencia nominal: 480 W
Rango de voltaje de entrada:
Entrada de CA: 100 a 240 VCA (Rango admisible: 85 a 264 VCA)
Entrada de CC: 90 a 350 V CC
Frecuencia de entrada: 50/60 Hz (Rango de funcionamiento: 47 a 63 Hz)
Corriente de entrada típica:
Entrada de 115 V CA: 4,8 A
Entrada de 230 V CA: 2,4 A
Eficiencia típica: 91% (con entrada de 230 VCA)
Factor de potencia típico: 0,97 (con entrada de 230 VCA y salida nominal)
Corriente de fuga típica:
Entrada de 115 V CA: 0,26 mA
Entrada de 230 V CA: 0,65 mA
Corriente de irrupción típica:
Entrada de 115 V CA: 16 A
Entrada de 230 V CA: 32 A
Ondulación típica (a 20 MHz): 130 mV (entrada de 230 VCA)
Tensión de salida: 24 V CC
Corriente de salida nominal: 20 A
Rango de ajuste de voltaje de salida: -10% a +15% (a través de VADJ, garantizado)
Influencia de la variación de entrada: 0,5 % máximo (85-264 VCA, 100 % de carga)
Influencia de la variación de carga: 1,5 % máximo (carga del 0 al 100 %, potencia nominal).
Influencia de la variación de temperatura: 0,05 %/°C máx.
Tiempo típico de puesta en marcha:
Entrada de 115 V CA: 770 ms
Entrada de 230 VCA: 670 ms
Tiempo de espera típico:
Entrada de 115 V CA: 21 ms
Entrada de 230 VCA: 22 ms
Protección contra sobrecarga: Se activa entre el 105 % y el 160 % de la corriente de carga nominal.
Protección contra sobretensión: Sí (aprox. 130% de la tensión nominal, se restablece después de 3 min. APAGADO)
Operación en paralelo: No compatible
Funcionamiento en serie: Admite hasta dos unidades (requiere diodo externo).
Temperatura ambiente de funcionamiento: -25 a 60 °C
Temperatura de almacenamiento: -25 a 65 °C
Humedad ambiental de funcionamiento: del 20% al 90% (sin condensación)
Humedad de almacenamiento: del 10% al 95%
Rigidez dieléctrica:
Entrada a salida: 3,0 kVCA durante 1 min.
Entrada a PE: 2,0 kVCA durante 1 min.
Salida a PE: 10 kVCA durante 1 min.
Resistencia de aislamiento: ≥100 MΩ (a 500 VCC)
Clasificación del fusible: Fusible interno (no reemplazable por el usuario): 250 V CA, 12,0 A HBC
Calibre de cable recomendado:
Calibre de cable estadounidense (AWG): 16 a 10
Alambre macizo: de 1,5 a 6 mm²
Cable trenzado: de 1,5 a 4 mm²
Corriente nominal del terminal: 10 A por terminal (utilice varios terminales para ≥10 A)
