Información básica

Fabricante: MTL Instruments (Eaton)
Familia de productos: Serie MTL4000
Función: Barrera y repetidor aislado de 1 canal para transmisores de 2/3 hilos.
Característica clave: HART® / Transparencia en la comunicación digital (bidireccional)

Descripción del Producto

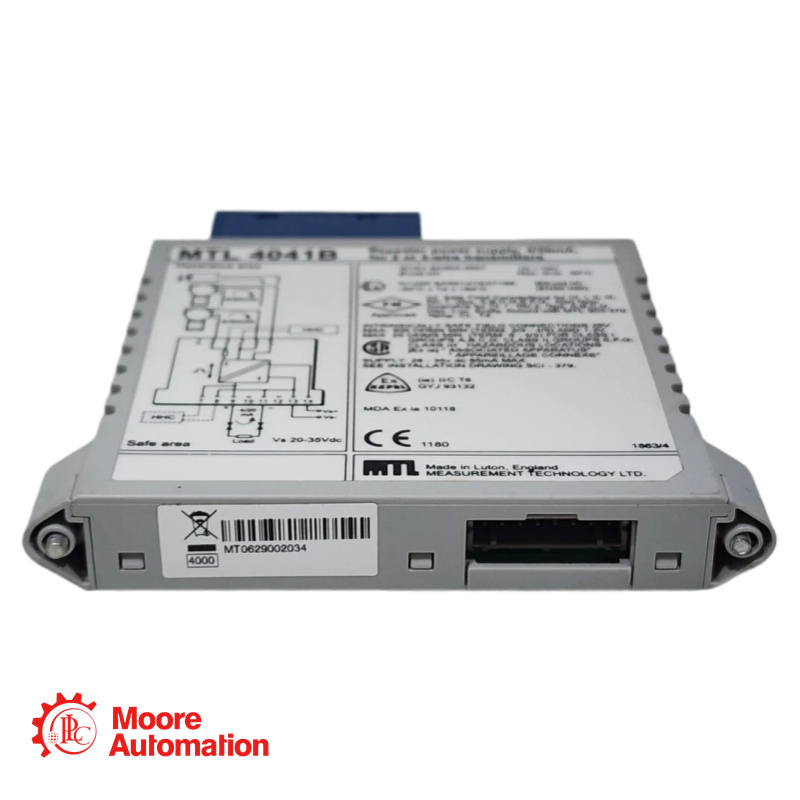

El MTL4041B proporciona una alimentación de CC totalmente flotante para alimentar un transmisor convencional de 2 o 3 hilos de 4/20 mA o un transmisor inteligente ubicado en una zona peligrosa, y replica la corriente en otro circuito para alimentar una carga en una zona segura. Para transmisores inteligentes, la unidad permite la transmisión bidireccional de señales de comunicación digital superpuestas a la señal de 4/20 mA, de modo que el transmisor puede ser interrogado desde la estación del operador o mediante un comunicador portátil (HHC). El módulo también puede utilizarse con fuentes de corriente para zonas peligrosas y algunos medidores de vórtice y turbina.

Especificaciones técnicas

Campos de aplicación

Posicionador de válvula inteligente: Calibración Permite que un técnico conecte un comunicador HART® en la caja de conexiones de campo (terminales 3 y 4) sin necesidad de retirar la resistencia de bucle de 250 Ω ni desconectar la señal DCS.
Interfaz para caudalímetros de turbina: Se ha indicado específicamente su compatibilidad con algunos caudalímetros de vórtice y de turbina; la unidad soporta las mayores demandas de corriente de excitación que suelen requerir estos dispositivos.
Modernización de bucles analógicos a HART®: Si se actualiza un transmisor de presión analógico a un transmisor inteligente, el MTL4041B garantiza que el cableado del bucle de 4/20 mA y la barrera IS existentes sean compatibles con las señales digitales FSK.

Preguntas frecuentes - MTL-4041B

P: ¿Por qué la aplicación "Smart" requiere una resistencia de carga de 250Ω?
A: La comunicación HART® superpone una señal de corriente de modulación por desplazamiento de frecuencia (FSK) (±0,5 mA) al bucle analógico de 4/20 mA. La entrada del sistema de control debe tener una impedancia mínima de 250 Ω para convertir esta ondulación de corriente en una señal de voltaje detectable. La especificación MTL4041B define explícitamente la resistencia de carga para garantizar que esta impedancia esté presente.

P: ¿Puedo usar las terminales 5 y 6 para la comunicación HART®?
R: No. Según la descripción de seguridad, los terminales 5 y 6 no admiten comunicaciones HART®. Debe usar los terminales 3 y 4 para la conexión HHC en campo o enviar la señal a través del bucle de salida principal (9 y 11) para módems ubicados en la sala de control.

P: ¿Cuál es la diferencia entre conectar un transmisor de 2 cables y uno de 3 cables?
A:
2 cables: Conecte el transmisor (+) al terminal 2; el transmisor (-) al terminal 5.
Cable de 3 hilos: Conecte el transmisor (+) al terminal 2; el transmisor (-) al terminal 5; conecte el tercer cable del transmisor (normalmente el blindaje o el común específico) según el manual del transmisor, a menudo al terminal 6 o a tierra.

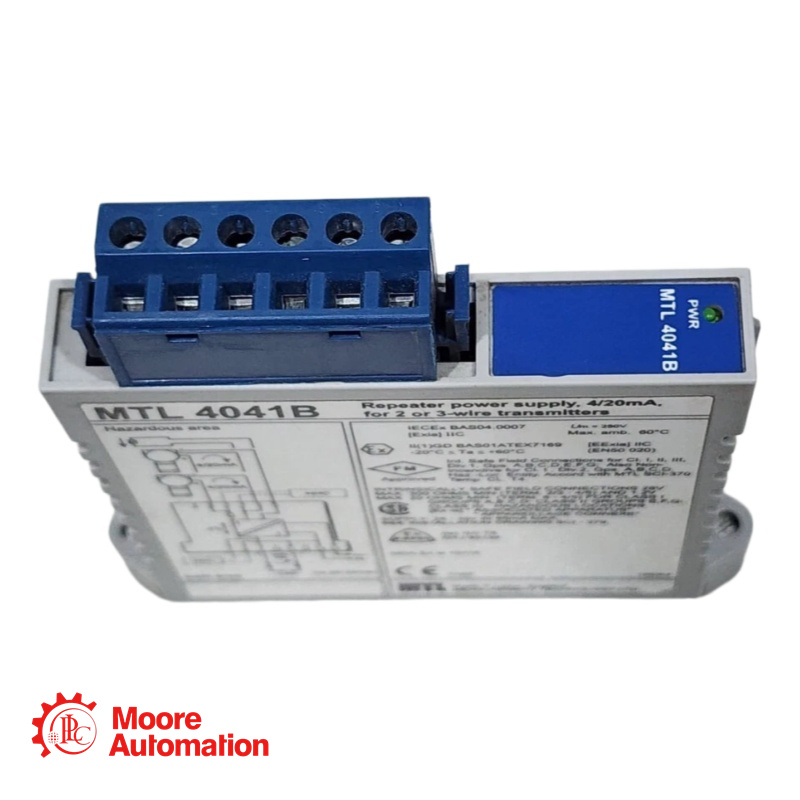

P: ¿El LED es solo un indicador de encendido?
R: Sí. El LED verde único indica que hay alimentación de CC (Vs) en los terminales 13 y 14. No indica el estado del bucle de señal ni la detección de fallos en la línea.
