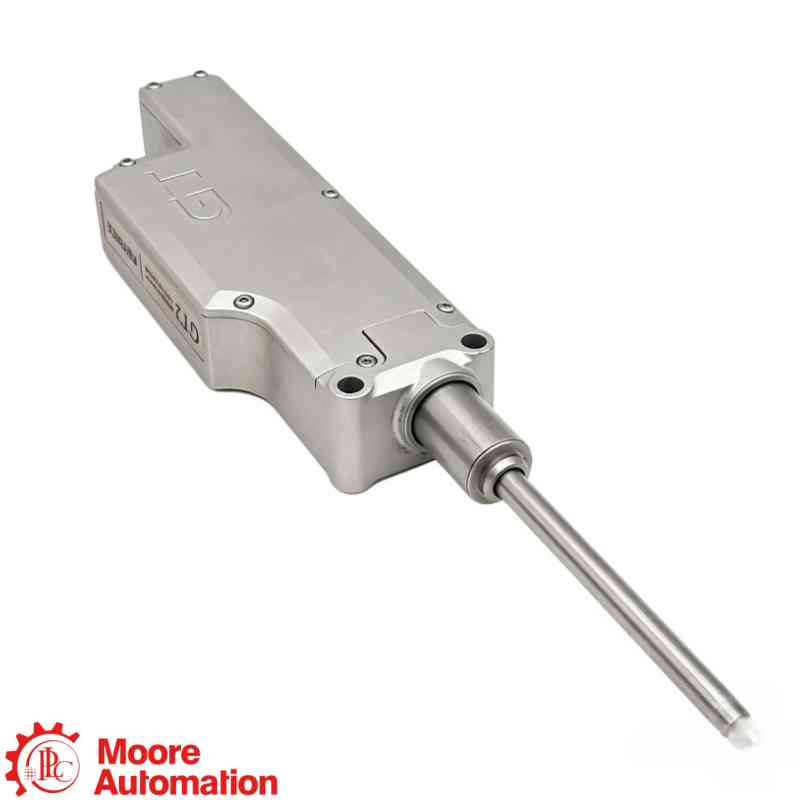

Cabezal de sensor de contacto digital de alta precisión KEYENCE GT2-H32

GT2-H32 Se trata de un cabezal sensor de contacto de la serie KEYENCE GT2 para la medición precisa de desplazamientos y dimensiones. Utiliza una escala de vidrio de cuarzo con proyección de sensor de imagen CMOS en un sistema Scale Shot absoluto, por lo que el cabezal sensor funciona sin errores de seguimiento; debe conectarse mediante el cable especificado a un equipo de procesamiento de señales GT2 compatible.

GT2-H32 Ofrece un rango de medición de 32 mm, una resolución de 0,5 μm y una precisión indicada de 3 μm (pp). La precisión publicada se aplica a 20 °C, por lo que se deben considerar la temperatura de instalación y la configuración completa del sistema de medición durante la verificación.

En el centro de su rango de medición, GT2-H32 Presenta una fuerza de medición representativa de 2,1 N cuando se monta hacia abajo, 1,8 N cuando se monta lateralmente y 1,5 N cuando se monta hacia arriba. La fuerza puede variar según la posición de instalación de la cubierta antipolvo.

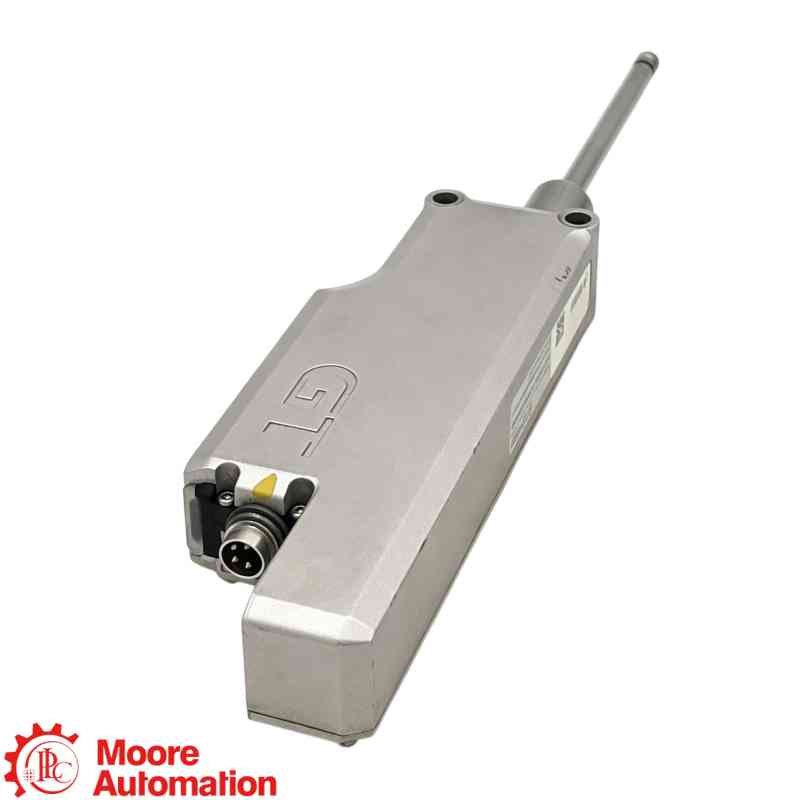

El cable del cabezal del sensor para GT2-H32 Es opcional y se conecta mediante el conector M8. Confirme el cable seleccionado, el contacto, el amplificador GT2 o la unidad de procesamiento de señal compatible, la orientación del conector y los ajustes de medición antes de la instalación o el reemplazo.

GT2-H32 Tiene clasificación IP67 y está especificado para temperaturas de -10 a +55 °C sin congelación y una humedad relativa del 35 al 85 % sin condensación. Su especificación de vibración es de 10 a 55 Hz con una amplitud doble de 1,5 mm durante dos horas en cada dirección X, Y y Z.

No debe asumirse ningún intercambio directo. GT2-H32 es el cabezal del sensor de fuerza estándar de 32 mm; GT2-H32L es la variante de 32 mm de baja fuerza de medición, mientras que GT2-H50 Tiene un alcance de 50 mm. Confirme el alcance, la fuerza, el cable, el montaje y el equipo GT2 conectado.

Para realizar un pedido GT2-H32Indique el modelo exacto, la cantidad, la dirección de montaje, el contacto necesario, el cable del cabezal del sensor M8, el amplificador GT2 o la unidad de procesamiento de señales conectados, la aplicación de medición y el destino. Las fotografías claras de la placa de identificación y de la instalación ayudan a verificar la compatibilidad.
