Descripción de IC660BBA104

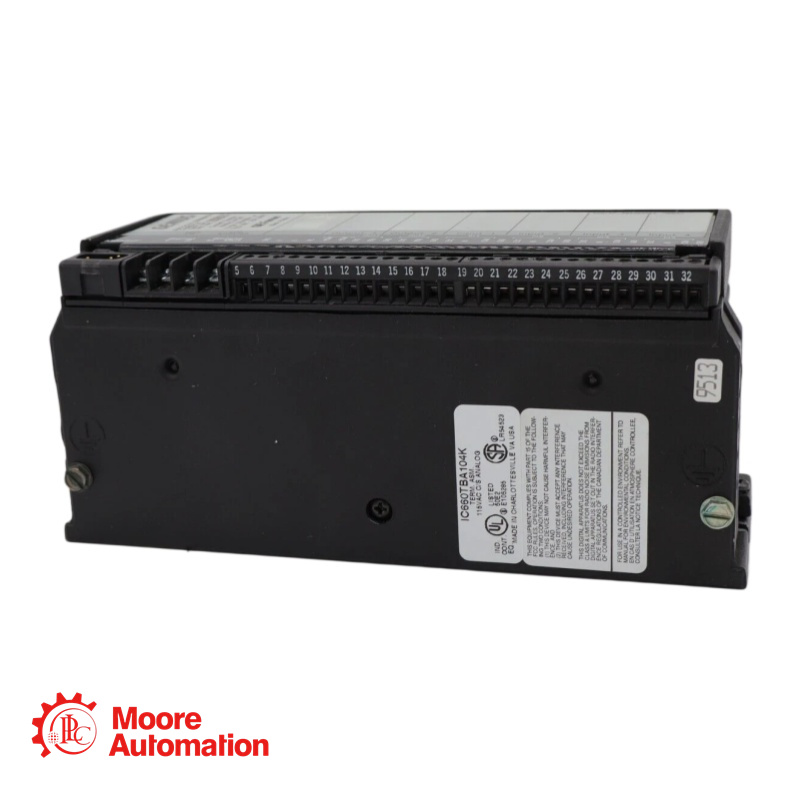

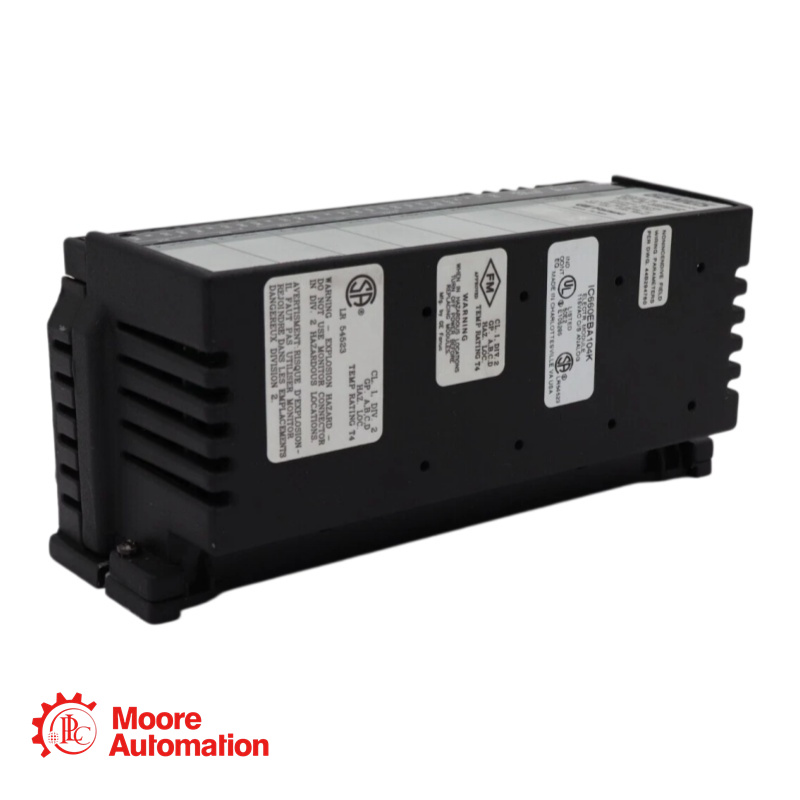

El GE Fanuc IC660BBA104 es un módulo de E/S Genius diseñado para conectar un controlador programable con hasta cuatro entradas analógicas de 4-20 mA y dos salidas analógicas de 4-20 mA. Se alimenta con una fuente de 115 VCA/125 VCC. El módulo cuenta con canales de entrada totalmente aislados, cada uno con una fuente de alimentación de bucle de 24 V, lo que simplifica el cableado para transmisores de dos hilos. Las funciones avanzadas de diagnóstico configurables por software, que incluyen detección de cables abiertos y comprobación de errores de retroalimentación, garantizan la fiabilidad del sistema sin necesidad de calibración manual.

Seis circuitos analógicos de 4 a 20 mA: 4 entradas y 2 salidas.
Canales aislados
No se requiere calibración por parte del usuario para su funcionamiento.
Software configurable
Diagnóstico avanzado
Control del módulo de conmutación de bus dedicado

Parámetro

Tensión de alimentación: 98-132 VCA / 105-145 VCC
Corriente máxima: 250 mA (CA) / 140 mA (CC)
Frecuencia/Ondulación: 47-63 Hz (CA) / 10 % de ondulación máxima (CC)
Tiempo de interrupción de la alimentación: 1 ciclo (CA) / 10 ms min. (CC)
Aislamiento (de bloque a bloque): 1500 V durante un minuto.
Aislamiento (de grupo a grupo): 1500 V RMS
Control BSM: Conmuta un BSM de 24/48 VCC (IC66*BSM021)
Número de entradas: 4
Rango: 4 mA a 20 mA
Capacidad de sobrecarga: 0 mA a 25 mA
Resolución: 1 µA
Tiempo de conversión: de 16,6 ms a 400 ms (seleccionable por el usuario)
Impedancia de entrada: 100 ohmios ± 5%

Preguntas frecuentes

¿Qué significa el diagnóstico "Cable abierto" para un canal de entrada?
A: El bloque proporciona una fuente de alimentación de 24 V en cada canal de entrada para alimentar transmisores de 2 hilos. El diagnóstico de "Cable abierto" indica que la corriente que circula por el circuito ha caído por debajo de 2 mA, lo que suele deberse a un cable roto o desconectado. Esta función permite solucionar rápidamente problemas de cableado en campo.

¿Cuál es la finalidad del diagnóstico "Error de retroalimentación de salida"?
A: Cada canal de salida cuenta con un convertidor analógico-digital dedicado que mide la corriente de salida real y la compara con el valor de referencia. Si la diferencia supera los 250 µA, se registra un error de retroalimentación. Esto permite detectar errores de cableado o fallos de hardware en el circuito de salida. Pueden producirse falsos positivos si el tiempo de retroalimentación de salida es demasiado corto; se recomienda aumentar este tiempo o desactivar la prueba si se utilizan corrientes muy bajas (inferiores a 1 mA).

¿Necesito una fuente de alimentación externa de 24 V para mis sensores alimentados por bucle cuando uso este bloque?
R: No. Una característica clave de este bloque es que cada uno de los cuatro canales de entrada proporciona su propia fuente de alimentación interna de 24 V, capaz de suministrar hasta 25 mA nominales. Esto simplifica el diseño del sistema al eliminar la necesidad de fuentes de alimentación separadas para los transmisores de campo, siempre que la impedancia total del bucle no supere los 1000 ohmios (a 20 mA).
