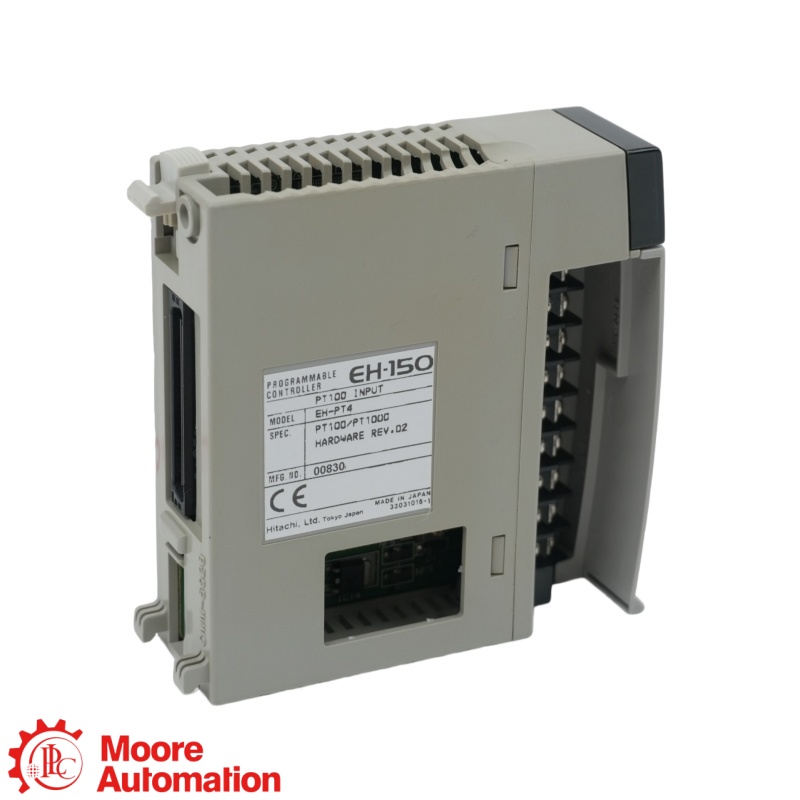

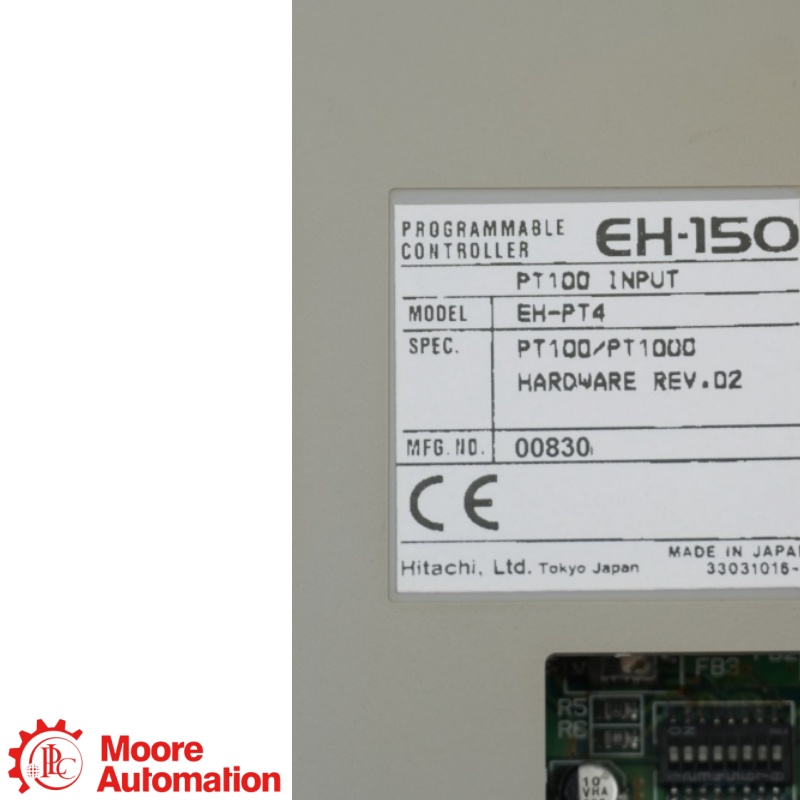

Módulo de entrada RTD de 4 canales Hitachi EH-PT4 EH-150

EH-PT4 Es un módulo de entrada de temperatura RTD de cuatro canales para instalaciones de PLC Hitachi EH-150 o EHV+ compatibles; convierte la resistencia del sensor Pt100 o Pt1000 en datos de entrada con signo de 15 bits para el controlador.

EH-PT4 Admite Pt100 de −20 a 40 °C, Pt100 de −50 a 400 °C y Pt1000 de −50 a 400 °C, con el rango configurado necesario para coincidir con el RTD conectado.

A 25 °C, EH-PT4 Se especifica en ±0,1 °C para Pt100 de −20 a 40 °C, ±0,6 °C para Pt100 de −50 a 400 °C y ±0,8 °C para Pt1000 de −50 a 400 °C, con aproximadamente un segundo para convertir los cuatro canales.

EH-PT4 Requiere una fuente de alimentación externa de 24 V CC, cableado RTD blindado a través de su terminal de tornillo M3 extraíble y una resistencia total de los cables no superior a 400 Ω en los cuatro canales.

EH-PT4 Se monta sobre una base básica o de expansión compatible, y la configuración de hardware EHV+ o EH-150 instalada y el proyecto PLC deben ser compatibles con el módulo antes de su puesta en marcha.

EH-PT4 No se debe reemplazar un EH-RTD8 sin una verificación de ingeniería, ya que la cantidad de canales, la asignación de terminales, la configuración del rango, el cableado, la compatibilidad de la base y el proyecto PLC guardado pueden diferir.

Para un EH-PT4 Para realizar una consulta, proporcione la etiqueta completa del modelo, la cantidad, los sensores Pt100 o Pt1000 conectados, el rango de temperatura seleccionado, los modelos base y de CPU, los detalles de la fuente de alimentación de 24 V CC, el diagrama de cableado, la versión del proyecto y el destino.
