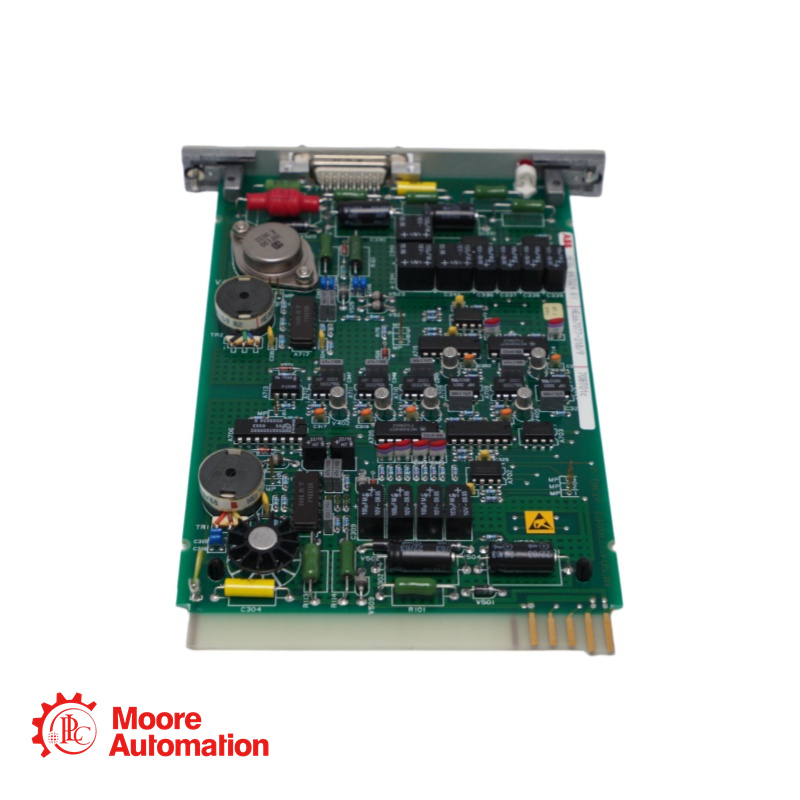

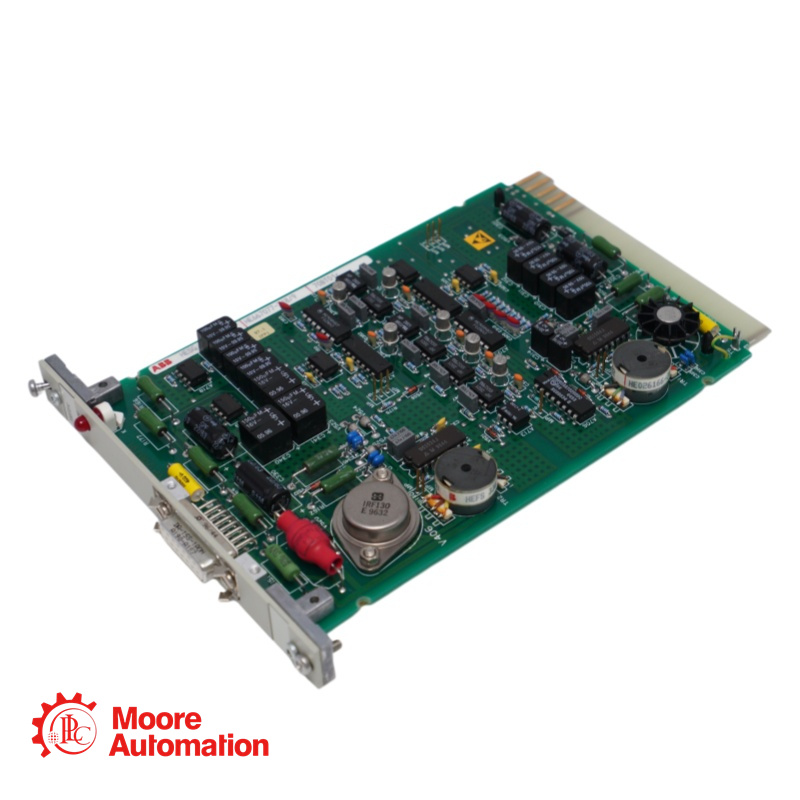

Placa de control HESG447024R1 HEB67077-31B 70BT01C - ABB

Parámetro

Especificación

Fabricante

TEJIDO

Número de modelo

70BT01C

Código de pedido / Número de pieza

HESG447024R1

Número de pieza adicional

HEB67077-31B, HE664174-318/21, HE664174-318/23

Tipo de producto

Módulo transmisor de bus / placa de control

Compatibilidad del sistema

Sistemas de control distribuido (DCS) Procontrol P13 / P14

Función principal

Transmisión de datos a través del bus de comunicación del DCS; integración de los sistemas de protección con el sistema de control principal.

Protocolo de comunicación

Bus ABB Procontrol (propietario) / P-Bus

Tasa de datos

Hasta 500 kbps

Fuente de alimentación

24 V CC

Consumo de energía

< 10 W (aprox. 3–5 W típico)

Señales de entrada

Hasta 32 señales binarias o analógicas (por variante)

Señales de salida

32 señales P-bus de Procontrol

Rango de tensión de alimentación

10,5–45 V CC (sin carga); versiones intrínsecamente seguras ≤30 V CC

Tolerancia a la ondulación

Según la especificación HART FSK "Physical Layer" rev. 8.1

Temperatura de funcionamiento

-20°C a +60°C

Temperatura de almacenamiento

-40°C a +85°C (típico)

Humedad relativa

0–95% HR sin condensación

¿Para qué se utiliza el ABB 70BT01C HESG447024R1?

El módulo transmisor de bus 70BT01C se utiliza en los sistemas de control distribuido ABB Procontrol P13 y P14. Facilita la comunicación entre los distintos componentes del sistema de control distribuido (DCS) mediante la transmisión de datos a través del bus de comunicación del sistema. Asimismo, está diseñado para integrar los sistemas de protección Procontrol-PS con la arquitectura de control principal de Procontrol.

¿Qué sistemas son compatibles con este módulo?

El módulo está diseñado principalmente para los sistemas DCS ABB Procontrol P13 y P14. Admite la comunicación con controladores Procontrol, módulos de E/S y sistemas de protección, lo que lo hace adecuado para aplicaciones en generación de energía, petróleo y gas, y procesamiento químico.

¿Cuáles son los diferentes números de pieza asociados a este producto?

Este módulo se identifica mediante varios números de pieza, entre ellos:
HESG447024R1 (código de pedido principal)
70BT01C (designación del modelo)
HEB67077-31B (número alternativo/de referencia)
HE664174-318/21 o /23 (variantes adicionales)

¿Cuáles son los requisitos de alimentación eléctrica para este módulo?

El módulo funciona con una tensión nominal de 24 V CC. Admite tensiones de entre 10,5 y 45 V CC sin carga e incluye protección contra polaridad inversa. Para las versiones intrínsecamente seguras, la tensión de alimentación no debe superar los 30 V CC.

¿Qué funciones de diagnóstico ofrece el módulo?

El módulo incluye supervisión de la fuente de alimentación, que informa cuando la tensión de alimentación es demasiado baja, detección de fallos en los canales y monitorización del estado de la comunicación del bus. Los errores se notifican como errores de canal para los canales activos.
