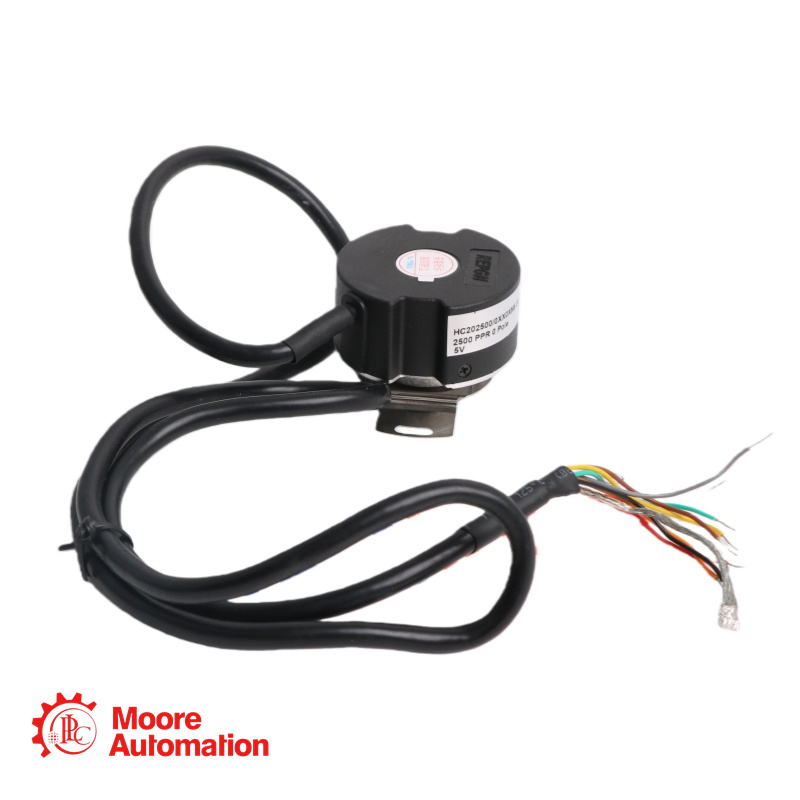

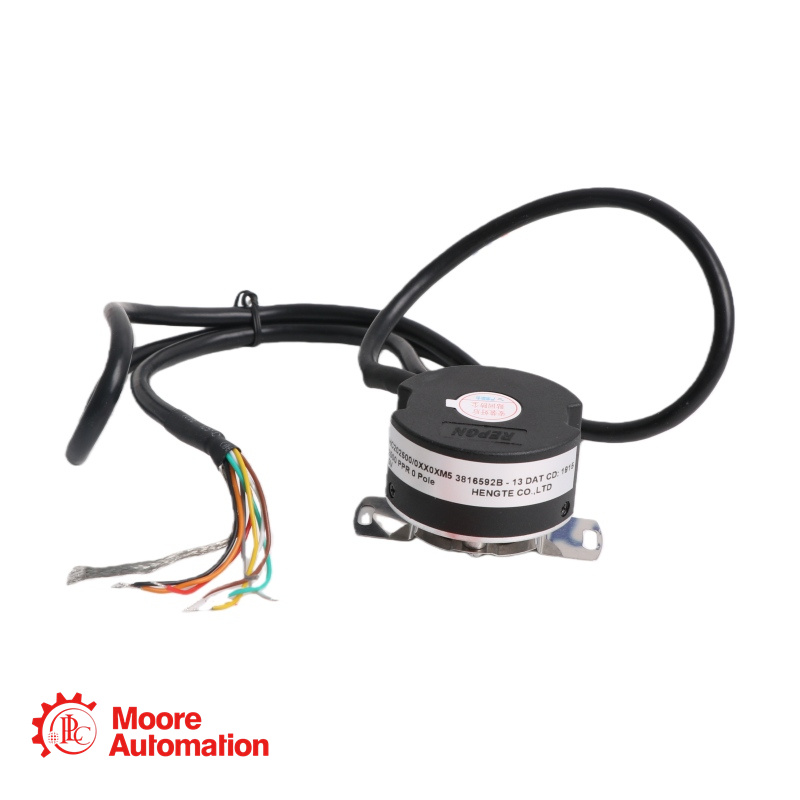

CODIFICADOR HENGSTLER HC202500/0XX0AJ2 CODIFICADORES INCREMENTALES

Descripción detallada

El codificador HENGSTLER HC202500/0XX0AJ2 Pertenece a la serie HC20, una familia de codificadores rotatorios ópticos de eje hueco, compactos y de alto rendimiento. Este modelo, el HC202500, está diseñado como una solución versátil de retroalimentación de motor para motores paso a paso, servomotores y motores de CC sin escobillas (BLDC).

Parámetros del producto

Marca/modelo: HENGSTLER ENCODER HC202500/0XX0AJ2 ENCODERS INCREMENTALES
Tipo: Codificador rotatorio óptico incremental con conmutación opcional.
Tecnología: Óptica con Phased Array ASIC.
Resolución incremental: 2500 PPR (pulsos por revolución).
Canales de salida: Cuadratura de dos canales (A, B) con índice (Z) opcional. Salidas complementarias disponibles según la opción eléctrica.
Frecuencia máxima de salida: 500 kHz (para resoluciones >1024 PPR).
Voltaje de suministro: típicamente CC 5 V ±10 % (SELV).
Consumo de corriente (sin carga):
Solo incremental: 150 mA máx.
Incremental + Conmutación: 175 mA máx.
Exactitud:
Incremental: 40 segundos de arco máximo, de borde a borde.
Conmutación: ±6 minutos de arco máx.
Tolerancia de descentramiento del eje: ±0,2 mm máx.
Movimiento axial del eje: ±0,8 mm máx.
Velocidad mecánica máxima: 12.000 rpm (limitada por la frecuencia de salida máxima).
Temperatura de funcionamiento: -40°C a +120°C.
Temperatura de almacenamiento: -40°C a +120°C.
Resistencia a golpes: 100 G durante 6 ms.
Resistencia a vibraciones: 2,5 G, 5 a 2000 Hz.
Humedad: Hasta 98% sin condensación.

Más información

Característica clave
• Retroalimentación económica de servomotor con nuevo ASIC de matriz en fase
• La alta temperatura de funcionamiento de 120 °C no limitará el rendimiento del motor
• Hasta 2500 PPR de lectura directa con canales de conmutación

Áreas de aplicación

CODIFICADOR HENGSTLER HC202500/0XX0AJ2 Los CODIFICADORES INCREMENTALES se utilizan en estas áreas como Servoaccionamientos y variadores de velocidad de motor BLDC Sistemas de motores paso a paso, Robots, vehículos guiados automatizados (AGV), unidades de recogida y colocación, Maquinaria de embalaje e impresión, Semiconductores, equipos de fabricación, Medicina y laboratorio

Preguntas frecuentes

P: ¿Qué recuentos de polos de conmutación están disponibles para el HC202500/0XX0AJ2?
A: El HC202500/0XX0AJ2 Admite configuraciones de motor de 4, 6, 8 o 10 polos.
P: ¿Cómo alineo las señales de conmutación con los polos magnéticos de mi motor usando el HC202500/0XX0AJ2?
A:El HC202500/0XX0AJ2 Cuenta con un sistema de montaje con clip de resorte que permite un ajuste giratorio de ±20°.
P: ¿Puede el HC202500/0XX0AJ2 ¿Se puede utilizar con controladores de 5 V y de voltaje superior?
R: El HC202500 estándar funciona con 5 V ±10 %.
