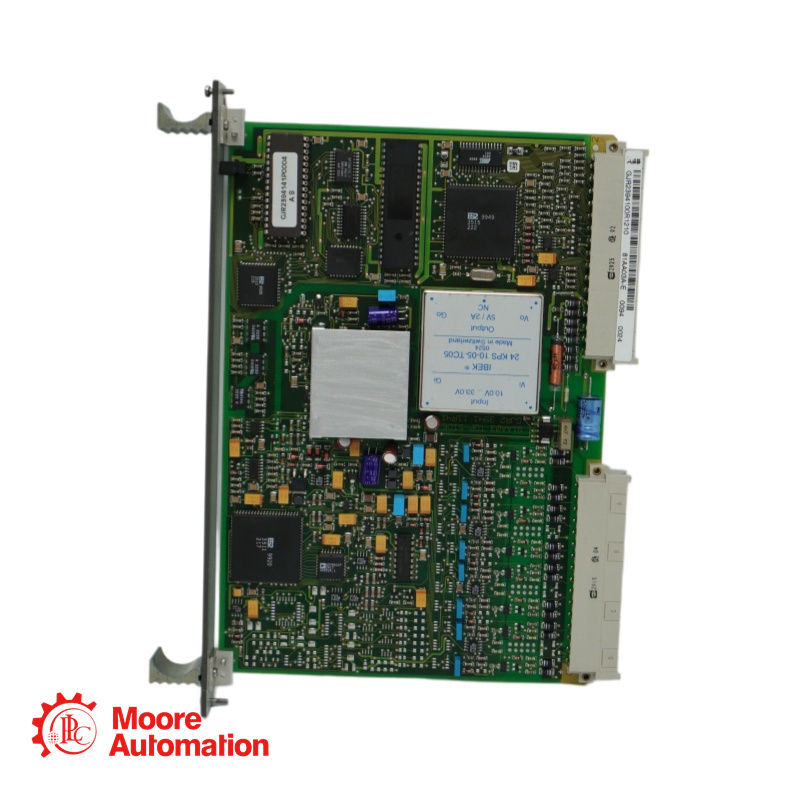

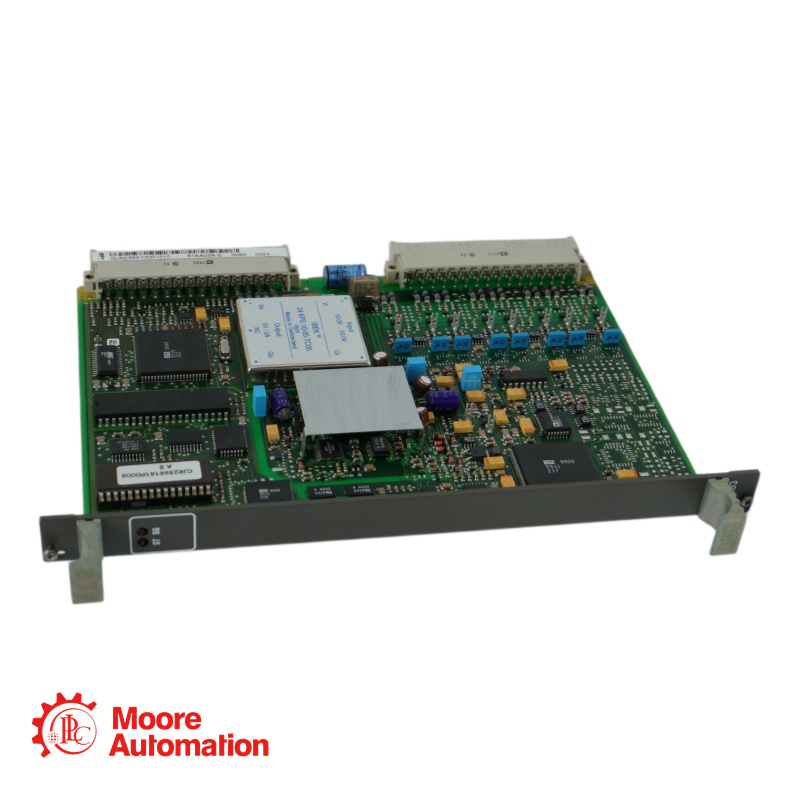

El módulo ABB GJR2394100R1210 81AA03C-E es un módulo de entrada/salida analógica de alta precisión diseñado para la plataforma Procontrol P14. Con 4 entradas analógicas y 2 salidas analógicas, este módulo proporciona un acondicionamiento de señal preciso para dispositivos de campo como transmisores de presión, sensores de temperatura, caudalímetros y posicionadores.
Marca :
ABBNúmero de parte :
GJR2394100R1210 81AA03C-EPeso :
0.4kgDimensión :
2x19.8x26.1cmPaís de origen :
SwedenCódigo hs :
8537101190Descripción :
Analog Output Module
>>>Obtenga el precio fácilmente:
Contacta con la gerente de 5 estrellas: Frida
Correo electrónico:sales5@mooreplc.com
Teléfono/Whatsapp/Wechat:+86 15359408275
>>>GJR2394100R1210 81AA03C-E
Especificaciones técnicas básicas
Parámetro | Especificación |
Fabricante | TEJIDO |
Número de modelo | 81AA03CE |
Código de pedido / Número de pieza | GJR2394100R1210 |
Tipo de producto | Módulo de entrada/salida analógica |
Compatibilidad del sistema | Serie Procontrol P14 |
Entradas analógicas (IA) | 4 canales |
Salidas analógicas (AO) | 2 canales |
Rango de señal de entrada | 0–10V, ±10V, 0–20mA, 4–20mA (configurable por canal) |
Rango de señal de salida | 0–10V, ±10V, 0–20mA, 4–20mA (configurable por canal) |
Resolución | 12 bits (entrada) / 12 bits (salida) |
Exactitud | ±0,1% de la escala completa a 25 °C |
Tasa de actualización | 10 ms (todos los canales) |
>>>GJR2394100R1210 81AA03C-E
Descripción detallada
El módulo ABB GJR2394100R1210 81AA03C-E es un módulo de entrada/salida analógica de alta precisión diseñado para la plataforma Procontrol P14. Con 4 entradas analógicas y 2 salidas analógicas, este módulo proporciona un acondicionamiento de señal preciso para dispositivos de campo como transmisores de presión, sensores de temperatura, caudalímetros y posicionadores.
>>>GJR2394100R1210 81AA03C-E
Beneficios operativos
▲Configuración de señal flexible: Cada una de las 4 entradas analógicas y 2 salidas analógicas se puede configurar de forma independiente para voltaje (0–10 V, ±10 V) o corriente (0–20 mA, 4–20 mA), lo que permite una integración perfecta con una amplia gama de sensores y actuadores industriales sin convertidores de señal externos.
▲Alta precisión de medición: con una precisión de escala completa de ±0,1 % y una resolución de 12 bits, el módulo proporciona datos de proceso precisos, esenciales para aplicaciones de control de bucle cerrado como la regulación de temperatura, la estabilización de presión y el control de flujo.
▲Aislamiento robusto: El diseño optoaislado garantiza un funcionamiento fiable en entornos con ruido eléctrico, protegiendo la lógica de control sensible de los bucles de tierra y los transitorios del cableado de campo, algo fundamental para los largos tendidos de cables típicos en las instalaciones de proceso.
▲Frecuencia de actualización rápida: el escaneo de 10 ms en todos los canales admite los requisitos de control en tiempo real para aplicaciones de procesos exigentes.
>>>GJR2394100R1210 81AA03C-E
Sección de preguntas frecuentes
¿Cuántas entradas y salidas analógicas tiene el ABB? GJR2394100R1210 81AA03C-E ¿proporcionar? |
El módulo proporciona 4 canales de entrada analógica y 2 canales de salida analógica, ofreciendo una configuración equilibrada para los bucles de control de procesos típicos que requieren retroalimentación de sensores y control de actuadores. |
¿Qué rangos de señal son compatibles? |
Tanto las entradas como las salidas admiten rangos configurables: |
¿Se puede utilizar el 81AA03C-E con transmisores alimentados por bucle de 4 a 20 mA? |
Sí. Las entradas analógicas admiten señales de corriente de 4 a 20 mA y pueden proporcionar alimentación de bucle para transmisores de dos hilos cuando se configuran correctamente con fuentes de alimentación externas o cuando se utiliza la función de alimentación de bucle opcional del módulo (según la configuración de terminación). |
¿Cuál es la diferencia entre el 81AA03C-E y el 81AA03E? |
El modelo 81AA03C-E representa la revisión actual con diagnósticos mejorados, mayor precisión en todo el rango de temperaturas y componentes actualizados para una mayor disponibilidad durante su ciclo de vida. El módulo mantiene la compatibilidad funcional con los módulos anteriores de la serie 81AA03 en los sistemas Procontrol P14. |
¿Cuál es la frecuencia de actualización para? GJR2394100R1210 81AA03C-E ¿Entradas analógicas? |
Todos los canales de entrada analógica se actualizan cada 10 ms (100 Hz), lo que proporciona un ancho de banda suficiente para la mayoría de las aplicaciones de control de procesos y control de movimiento. |
