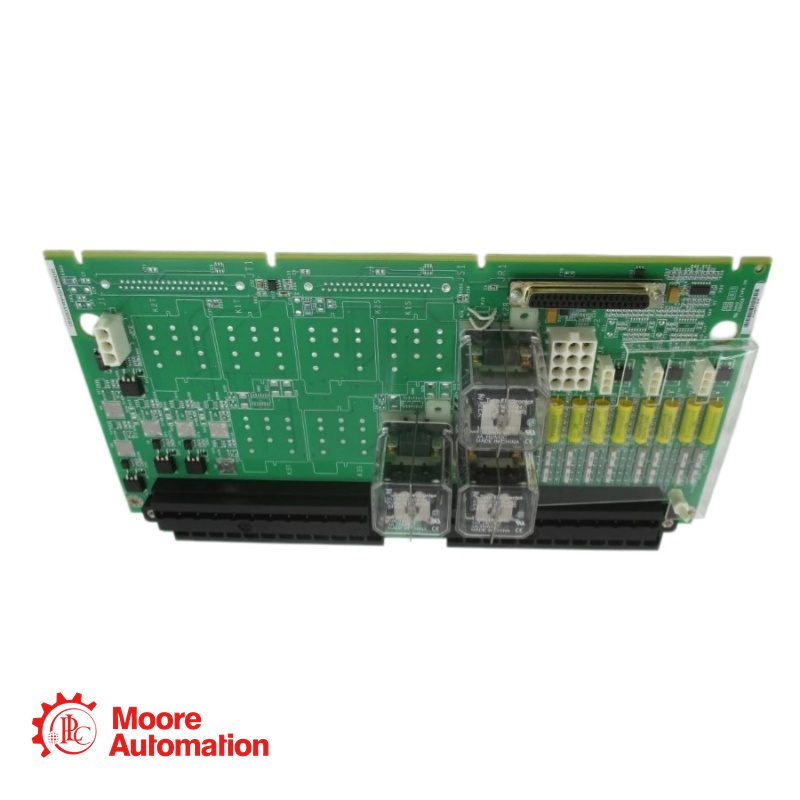

Placa de terminales de disparo primario de turbina de gas GE IS200TRPGH2B

Ponte en contacto: Frida (★★★★★ Gerente de Ventas)

Especificaciones y configuraciones principales

Serie: Mark Vle
Solenoides de viaje: 3
Tensión/corriente nominal del solenoide: 125 V CC
Detectores de llama: 8
Número de canales de relé de salida: 12
Corriente de carga máxima: 24 Vcc
Tamaño: 17,8 cm de ancho x 33,02 cm de alto
Temperatura: -30 a 65 °C

IS200TRPGH2B es una placa de terminal de disparo primario de turbina de gas fabricada y diseñada por General Electric como parte de la serie Mark Vle utilizada en el control de turbinas distribuidas de GE.
sistemas. El TRPG en el sistema Mark Vle es administrado por el controlador de protección de turbina primaria (VTUR o PTUR) e incluye nueve relés magnéticos organizados en tres
Circuitos de votación que interactúan con tres solenoides de disparo (ETD). Colabora con el TREG para establecer conexiones primarias y de emergencia con los ETD. Controlado por paquetes PTUR.
En la placa TTURH1C, el TRPG admite configuraciones Simplex y TMR. La placa TTURH1C cuenta con conectores tipo D que se conectan al TRPG y admiten I/C
paquetes. Además, el TRPG integra entradas de ocho detectores de llama, fundamentales para el funcionamiento de las turbinas de gas, e incorpora dos tipos distintos de placas dentro del sistema.
Las versiones H1A y H1B para aplicaciones TMR tienen tres relés de votación por solenoide de disparo.
Las versiones H2A y H2B para aplicaciones simplex tienen un relé por solenoide de disparo.

Características principales

La versión "H2B" es la versión Simplex (estándar) de la tarjeta TRPG, diseñada para aplicaciones no redundantes.
Alberga tres relés magnéticos que se conectan directamente con los solenoides de disparo para gestionar los procedimientos de parada de la turbina.
Funciona en conjunto con la placa TREG (Trip Relay Emergency Group) para formar una interfaz completa de emergencia y principal para los ETD.
125 V CC a 1 A o 24 V CC a 3 A para la alimentación de los contactos de salida.
La placa suele funcionar con una fuente de alimentación normal de 28 V CC.
En aplicaciones de turbinas de gas, esta placa permite la entrada de datos de ocho detectores de llama Geiger-Mueller para monitorizar la combustión.
