Placa de relés de terminación GE IS200TRLYH1BGF

Ponte en contacto: Frida (★★★★★ Gerente de Ventas)

Especificaciones y configuraciones principales

Serie de productos: Mark VI Speedtronic
Número de pieza funcional: IS200TRLYH1BGF
Compatibilidad con versiones anteriores: primeras dos revisiones

El IS200TRLYH1BGF es un dispositivo conocido como tarjeta de relé de terminación, probablemente debido a su pequeño tamaño en comparación con otros productos de la serie Mark VI. Se trata de una placa de circuito impreso (PCB) fabricada por GE o General Electric.

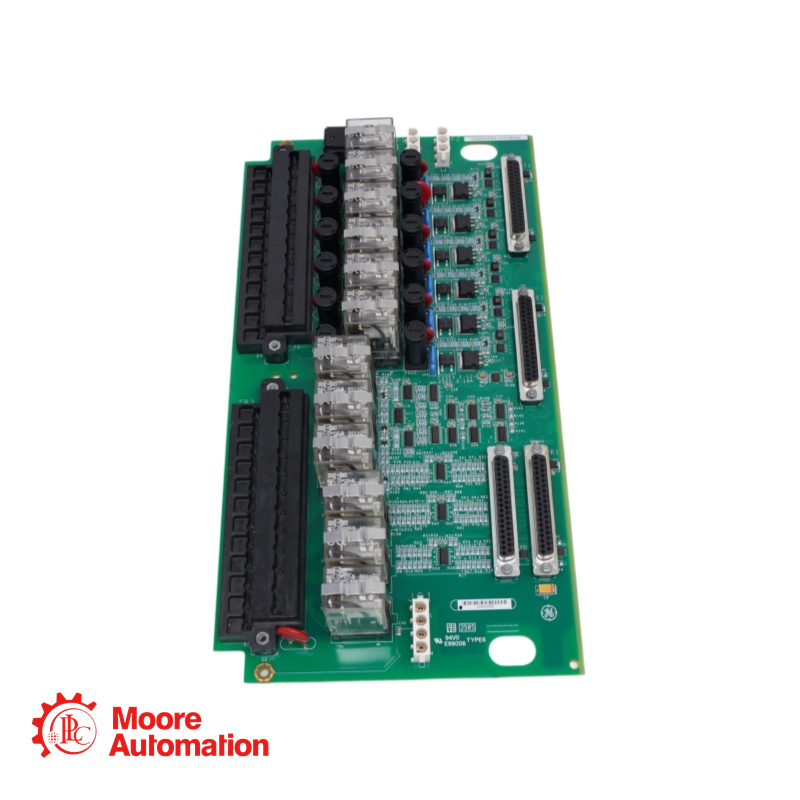

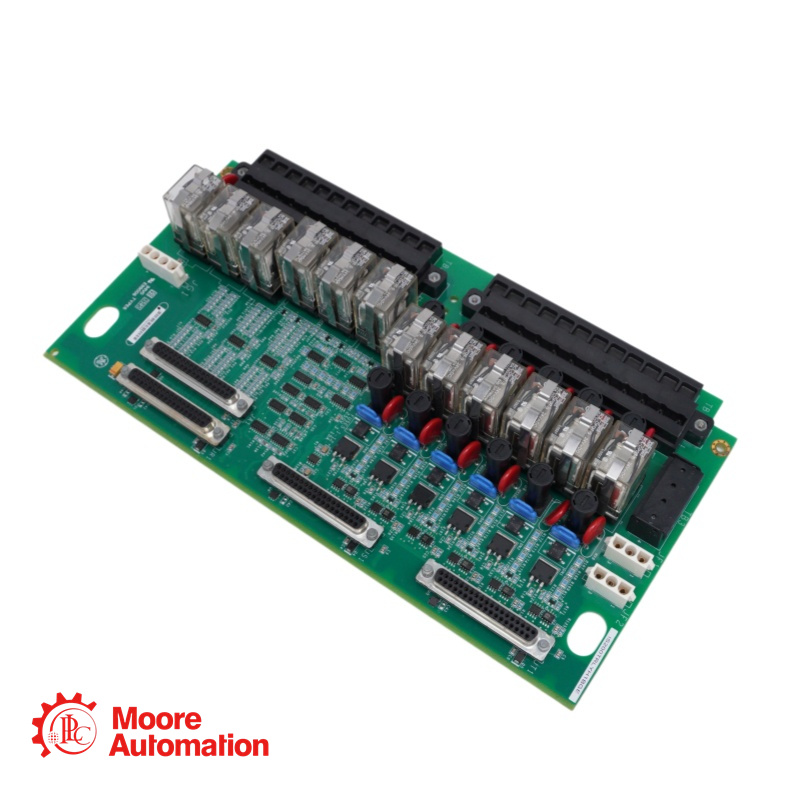

La placa de circuito IS200TRLYH1BGF es grande y rectangular, y contiene numerosos componentes electrónicos. Los componentes más grandes de la IS200TRLYH1BGF son dos (2) bloques de terminales negros alargados. Estos dispositivos pueden albergar un conjunto de componentes metálicos plateados llamados terminales. Cada bloque de terminales de la IS200TRLYH1BGF cuenta con veinticuatro (24) de estos pequeños terminales, numerados del uno al cuarenta y ocho. El centro de la IS200TRLYH1BGF está ocupado por una serie de relés o contactores dispuestos en línea vertical. Los relés son grises y negros con cubiertas de plástico transparente. Seis (6) transistores negros están ubicados a cada lado de los relés en la mitad superior de la IS200TRLYH1BGF. Junto a cada uno de estos transistores hay un MOV (varistor de óxido metálico) rojo de forma redonda. Un (1) varistor de óxido metálico adicional se encuentra en la esquina inferior izquierda del IS200TRLYH1BGF. En el IS200TRLYH1BGF se pueden encontrar numerosos circuitos integrados. Seis (6) condensadores de color azul sólido se encuentran alineados a la derecha de los transistores y los varistores de óxido metálico.

Características principales

Doce relés mecánicos enchufables con zócalo, dispuestos verticalmente.
Admite configuraciones Simplex (conector JA1) y TMR (conectores JR1, JS1, JT1).
Los seis primeros relés son configurables para contactos secos de tipo C o para accionar solenoides.
Admite 125 V CC, 115/230 V CA y, opcionalmente, 24 V CC, con contactos con una capacidad nominal típica de 3,0 A.
