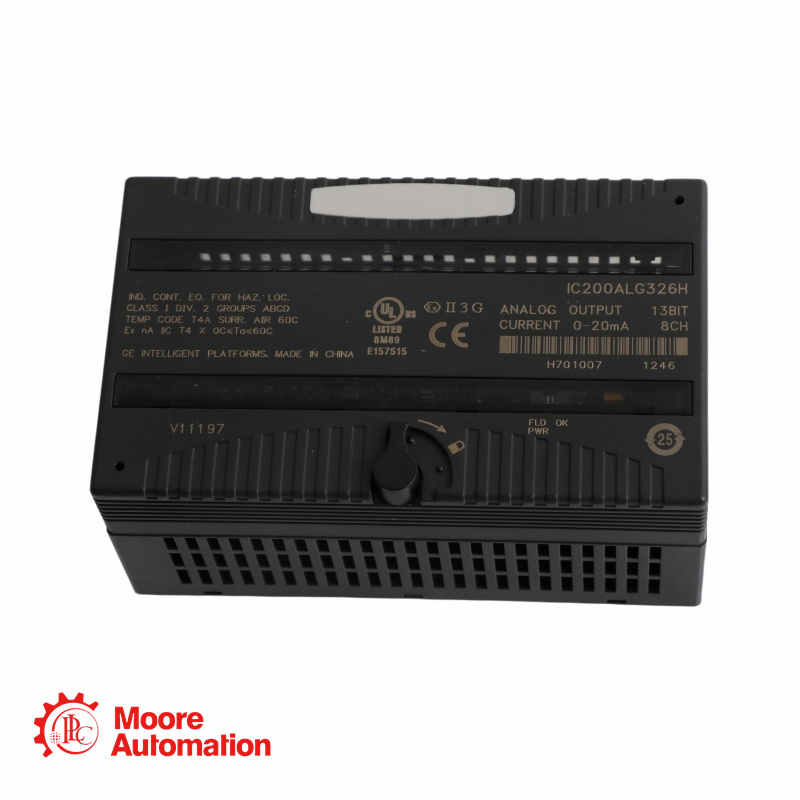

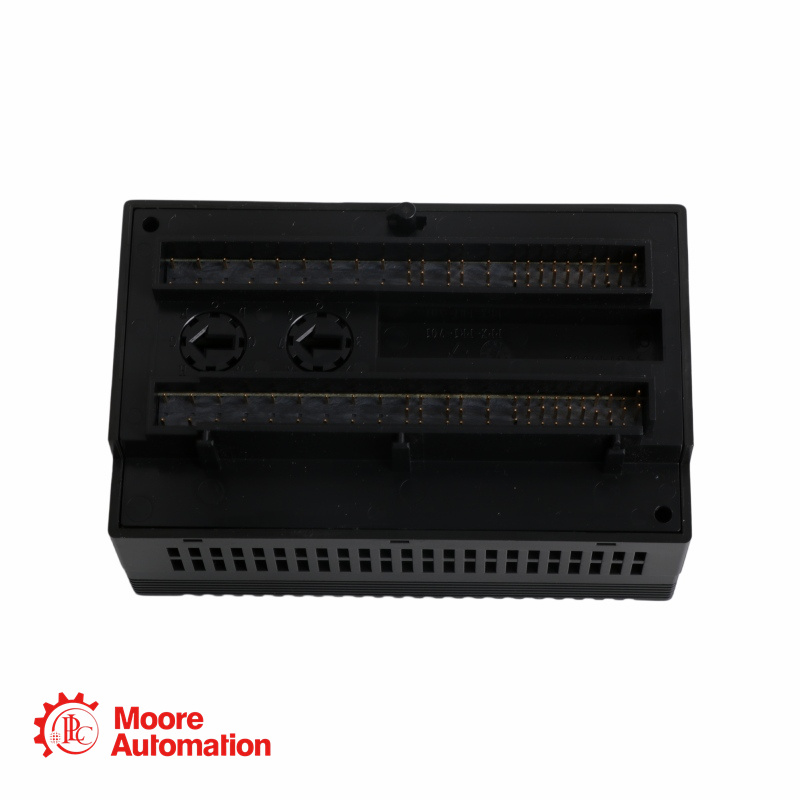

Módulo de salida analógica de corriente de 8 canales GE Fanuc VersaMax IC200ALG326H

Parámetros del producto

Artículo

Especificación

Marca

GE

Serie de productos

VersaMax

Modelo de producto

IC200ALG326H

Modelo base

IC200ALG326

Tipo de producto

Módulo de salida analógica de corriente de 13 bits

Canales de salida

8 salidas de corriente de terminación simple, un grupo

Rango de corriente de salida

4–20 mA por defecto; puente de 0–20 mA configurable

Fuente de alimentación externa

+18 a +30 V CC

Consumo actual

Corriente máxima de irrupción de 2 A; corriente máxima sin carga de 100 mA; corriente máxima con las 8 salidas a escala completa de 185 mA.

Corriente del plano posterior

50 mA máximo a 5 V de salida

Precisión / Resolución

±0,3 % FS típico a 25 °C; 4–20 mA: 5 recuentos = 2,5 μA; 0–20 mA: 4 recuentos = 2,5 μA

Actualización / Aislamiento

Frecuencia de actualización: 15 ms máx.; Aislamiento: 250 VCA continuo, 1500 VCA durante 1 minuto.

Preguntas frecuentes

P1: ¿En qué se diferencia IC200ALG326H de IC200ALG328?

A: El IC200ALG326H tiene 8 canales de salida de corriente, mientras que el IC200ALG328 tiene 12 canales de salida de corriente.

P2: ¿Por qué este módulo requiere alimentación externa?

A: La fuente de alimentación externa de 18–30 V CC alimenta los circuitos de salida analógica que controlan las cargas del bucle de corriente de campo.

P3: ¿Cómo se puede cambiar el rango de salida?

A: El rango de salida se puede cambiar mediante la selección de puentes entre el funcionamiento de 4–20 mA y 0–20 mA.

P4: ¿Qué se debe comprobar antes de sustituir este módulo?

A: Confirme el sufijo IC200ALG326H, el cableado del portador, la alimentación externa, la configuración de los puentes, la resistencia de carga y la configuración del PLC.
