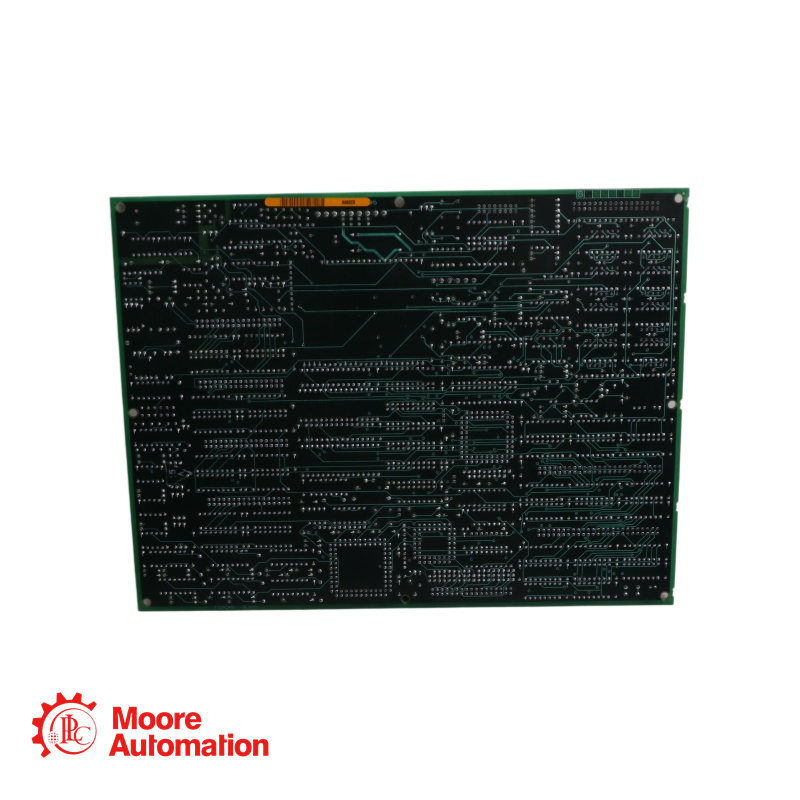

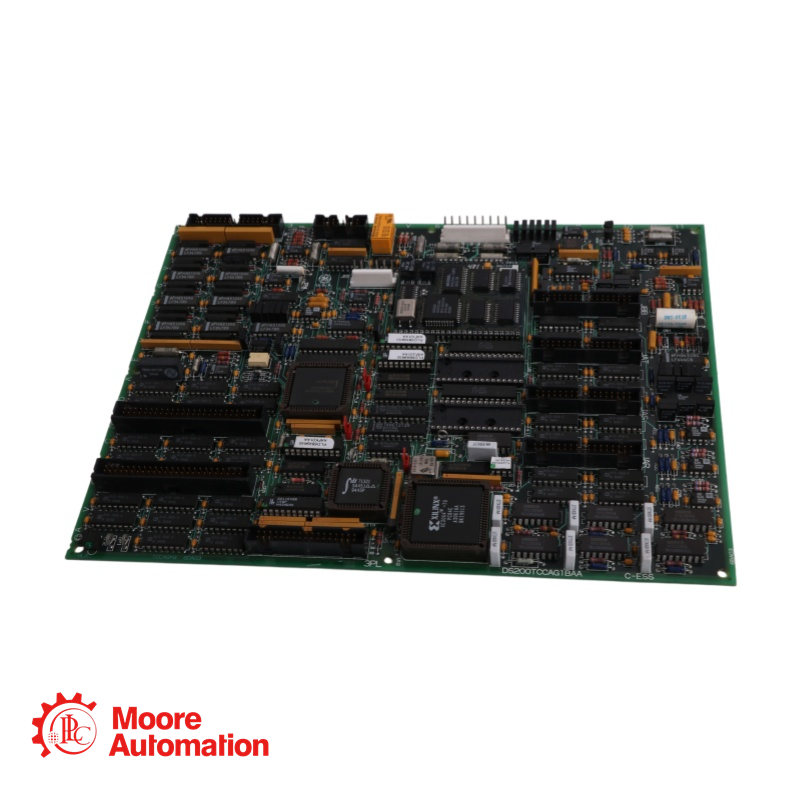

Placa de E/S analógicas GE DS215TCCAG1BZZ01A DS200TCCAG1BAA

DS215TCCAG1BZZ01A DS200TCCAG1BAA Es una placa de E/S analógicas comunes TC2000 fabricada y diseñada por General Electric como parte de la serie Mark V utilizada en los sistemas de control de turbinas de gas GE Speedtronic. La placa de E/S analógicas comunes (TCCA), ubicada en el núcleo, escala y acondiciona las señales analógicas de las placas de terminales CTBA, TBQA y TBCA montadas en el núcleo. Estas señales incluyen entradas y salidas de 4 a 20 mA, entradas RTD, entradas de termopar, entradas de voltaje del eje y entradas de corriente del eje. Las señales se escriben en la placa STCA a través del conector 3PL.

Este DS215TCCAG1BZZ01A DS200TCCAG1BAA La placa de circuito impreso que ofrece General Electric fue fabricada específicamente para su uso en la serie de sistemas de control de turbinas Mark V. La serie Mark V, a la que pertenece esta placa DS200TCCAG1BAA, tiene aplicaciones específicas en los sistemas de gestión y control de conjuntos de accionamiento automatizado para turbinas eólicas, de gas y de vapor, que son populares y compatibles entre sí.

Este DS215TCCAG1BZZ01A DS200TCCAG1BAA La serie Mark V de PCB sigue siendo una serie de productos muy apreciada, ya que es una de las últimas series de productos Mark de General Electric en utilizar su tecnología patentada de sistema de control Speedtronic, introducida por primera vez junto con el lanzamiento de la serie Mark I a finales de la década de 1960.

Este DS215TCCAG1BZZ01A DS200TCCAG1BAA La PCB no es el producto diseñado o desarrollado originalmente por General Electric para su función específica; esa sería la placa analógica de E/S TC2000 DS200TCCAG1, a la que le faltan las tres revisiones de producto significativas de este dispositivo DS200TCCAG1BAA.

¿Cómo gestiona la tarjeta TCCA el acondicionamiento de la señal procedente de múltiples tarjetas terminales dentro del núcleo?

La tarjeta TCCA recoge las señales analógicas de las tarjetas terminales CTBA, TBQA y TBCA. A continuación, acondiciona estas señales (ya sean bucles de corriente, RTD o termopares) y las estandariza para su comunicación con el motor de E/S a través del conector 3PL.

¿Qué función desempeña el conector 3PL en la comunicación del sistema para la placa TCCA?

El conector 3PL actúa como puente de datos principal, transmitiendo todas las entradas analógicas acondicionadas desde la placa TCCA al motor de E/S, lo que permite la monitorización y el control en tiempo real.

¿Por qué es importante el puente JP2 durante los procedimientos de prueba de la placa?

JP2 desactiva el oscilador integrado, lo que lo convierte en una configuración de hardware clave al realizar diagnósticos específicos a nivel de tarjeta o pruebas de fábrica.

¿Cómo diferencia y gestiona la placa TCCA los distintos tipos de RTD durante su funcionamiento?

El tipo de RTD se selecciona mediante constantes de configuración de E/S. La placa utiliza una corriente de excitación fija y mide los cambios de voltaje debidos a variaciones de resistencia, escalando los valores en consecuencia.
