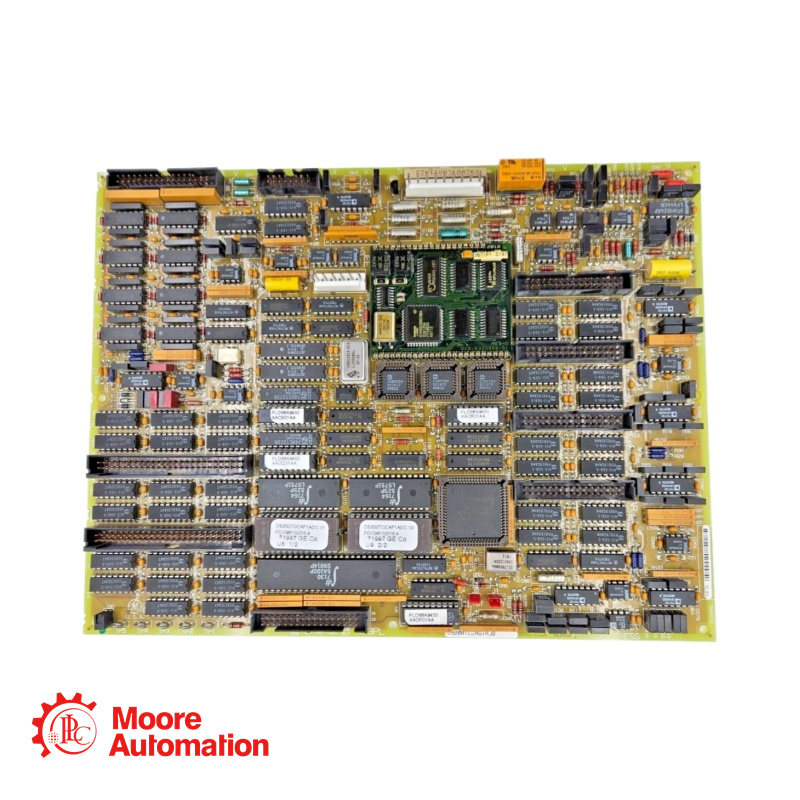

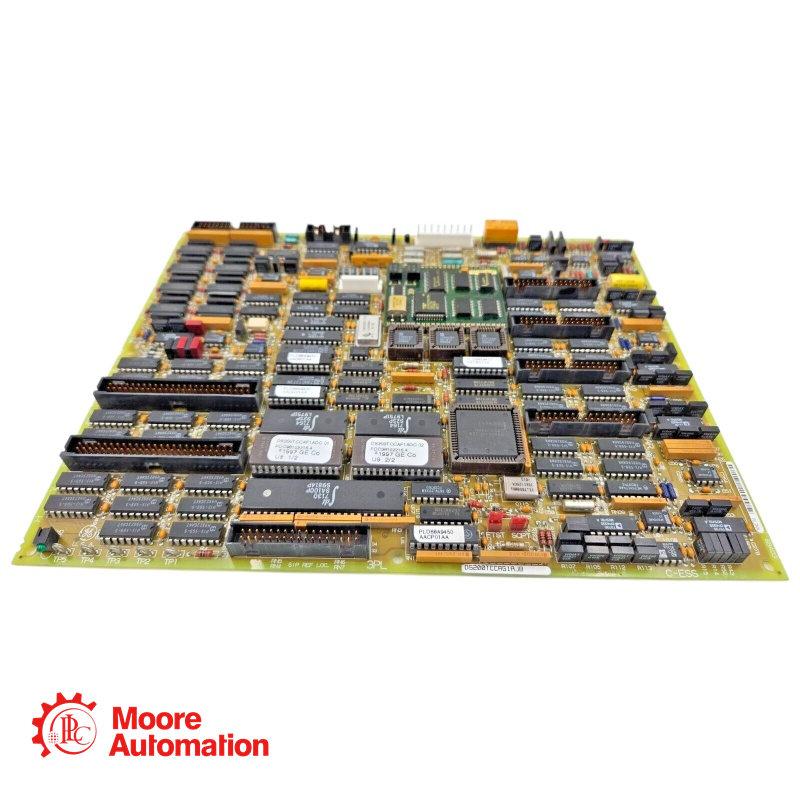

Placa de E/S analógicas comunes GE DS200TCCAG1AJB

GE DS200TCCAG1AJB Placa de E/S analógicas común

Gerente de ventas: Frida

Correo electrónico: sales5@mooreplc.com

CONFIGURACIÓN DE TCCA:

Hardware: La placa TCCA cuenta con tres puentes de hardware: J1, JP2 y JP3. J1 se utiliza para habilitar/deshabilitar el puerto serie RS232. JP2 se utiliza para deshabilitar el oscilador durante la prueba de la tarjeta. JP3 se utiliza para las pruebas de fábrica. Consulte el Apéndice A para obtener información sobre la configuración de los puentes de hardware de esta placa.

Software: Las constantes de configuración de E/S para los termopares, RTD, entradas y salidas de mA, y los ajustes de tensión y corriente del eje se introducen en el Editor de configuración de E/S ubicado en la HMI, como se describe a continuación.

A: La tarjeta TCCA se encuentra dentro del núcleo del armario de control de la turbina. Funciona junto con tarjetas terminales como CTBA, TBQA y TBCA, que también se alojan en el núcleo. Su ubicación estratégica dentro de este núcleo le permite procesar eficazmente diversas señales analógicas y servir como centro de control para las comunicaciones de entrada y salida analógicas.

P: ¿Qué tipos de señales analógicas admite la placa TCCA?

A: La placa TCCA es capaz de manejar múltiples tipos de señales analógicas. Estas incluyen 4–Entradas y salidas de 20 mA, que se utilizan habitualmente para transmitir datos de sensores en entornos industriales debido a su resistencia al ruido eléctrico.

P: ¿Cómo maneja la TCCA el 4?–¿Señales de 20 mA?

A: La placa de TCCA dice 4–La señal de entrada de 20 mA llega a través del conector JBB desde la placa de terminales CTBA. Esta corriente pasa por una resistencia de carga en la placa, lo que genera una caída de tensión que se mide y procesa. Dicha tensión se transmite a través del conector 3PL al módulo de E/S.
