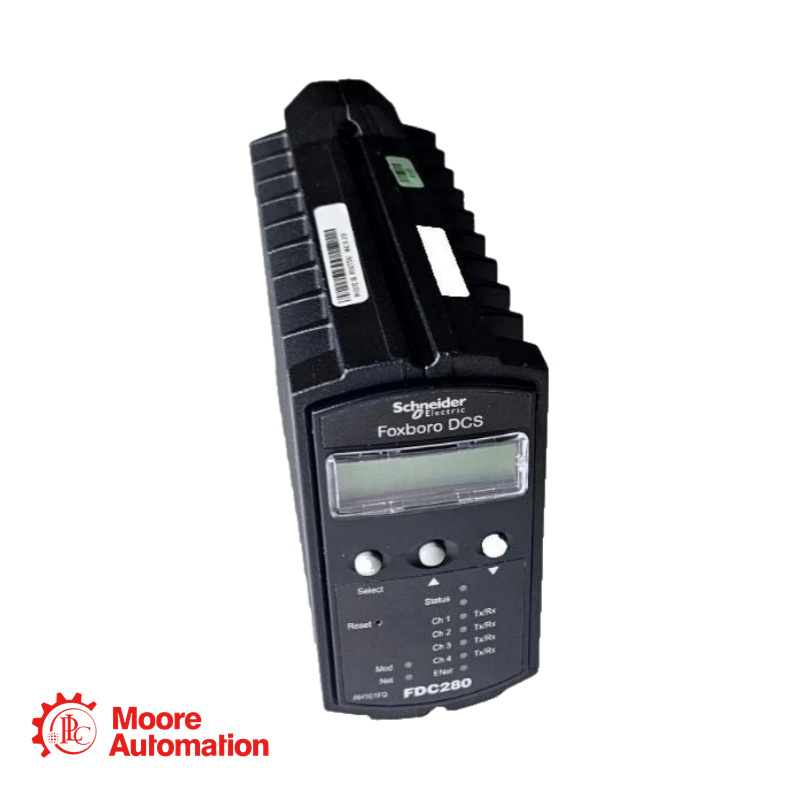

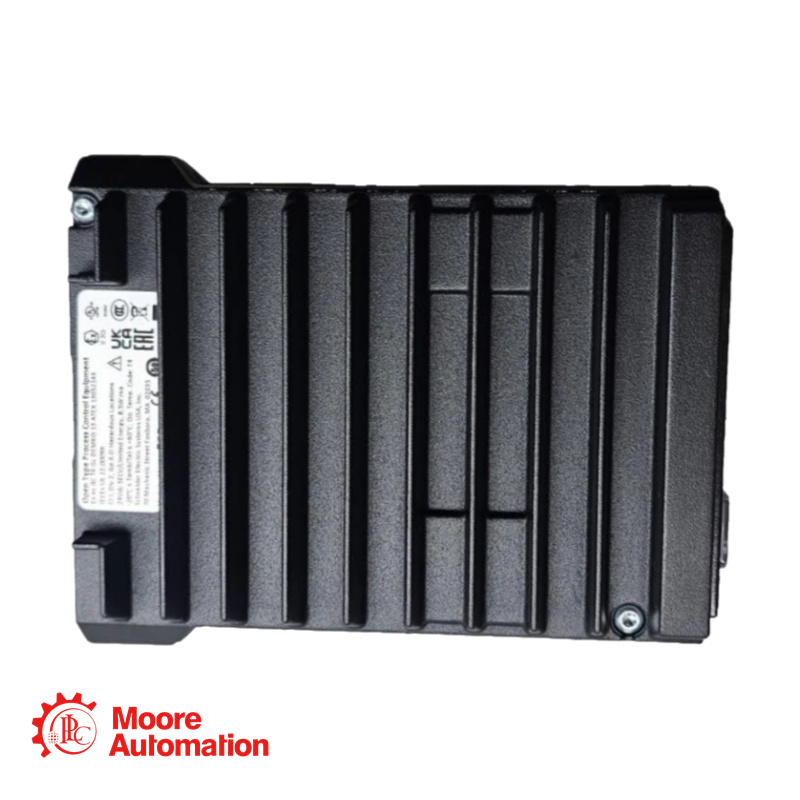

Controlador de dispositivos de campo Foxboro FDC280 RH101FQ

Obtenga el precio aquí:

Gerente de ventas: Frida

Teléfono/Whatsapp: +86 15359408275

Correo electrónico: sales5@mooreplc.com

Información básica

Fabricante: Foxboro
Familia de productos: Sistema de automatización de procesos Foxboro Evo™
Número de pieza del hardware: RH101FQ
Función: Controlador de campo distribuido y tolerante a fallos y puerta de enlace de protocolo
Aplicación principal: Integración directa de dispositivos de campo Ethernet y serie sin módulos de E/S.

Descripción del Producto

El FDC280 representa un cambio en la arquitectura Foxboro Evo, eliminando la necesidad de módulos de bus de campo (FBM) tradicionales en muchas aplicaciones. Es un controlador de doble núcleo, opcionalmente tolerante a fallos, diseñado para montaje en campo. Se conecta directamente con los equipos de la planta mediante protocolos Ethernet (Modbus TCP, Ethernet/IP) y serie (Modbus RTU, RS-232/422/485).

A diferencia de su modelo hermano, el FCP280, el FDC280 no es compatible con el bus de E/S paralelas (PIO) tradicional. Está diseñado específicamente para plantas preparadas para IIoT, donde ejecuta el control, la adquisición de datos y la gestión de alarmas de forma nativa en la misma CPU que gestiona la integración de dispositivos.

Especificaciones técnicas

Campos de aplicación

Automatización de cabezales de pozo (petróleo y gas): Reemplazo remoto de RTU. Se conecta a computadoras de flujo Modbus (serie) y radios Ethernet (TCP) sin necesidad de un gabinete FBM independiente. La clasificación Clase G3 soporta entornos corrosivos en plataformas de pozo.
Sistemas de equipos empaquetados: Los fabricantes de equipos originales pueden integrar el FDC280 directamente en el sistema. Proporciona el control (PID, secuenciación) y la puerta de enlace al DCS de la planta a través de Ethernet. Reduce el espacio ocupado en comparación con un sistema tradicional.
Gestión de energía: Interfaz directa con medidores de potencia Modbus RTU (hasta 128 dispositivos). Ideal para la concentración de datos de subestaciones eléctricas con registro de tiempo mediante GPS.
Expansión de E/S en instalaciones existentes: Permite añadir nuevos dispositivos inteligentes (medidores Coriolis, centros de control de motores inteligentes) a un sistema Foxboro existente sin necesidad de añadir nuevos bastidores FBM. El FDC280 utiliza la red LAN de la planta como bus de E/S.

Preguntas frecuentes - FDC280 RH101FQ

P: ¿Puede el FDC280 reemplazar mi FCP270 o FCP280 actual?
R: No directamente. El FDC280 está diseñado para dispositivos de campo Ethernet y serie. No es compatible con el bus de E/S paralelas (PIO) que utilizan los FBM estándar de la serie 200 (por ejemplo, FBM201, FBM237). Si su estrategia de E/S consiste en migrar a dispositivos de campo Ethernet/IP o Modbus TCP, el FDC280 es la opción correcta. Para E/S analógicas tradicionales/cableadas, sigue siendo necesario el FCP280.

P: ¿Qué es el "Modo de autoalojamiento"?
A: Esta es una función crucial para instalaciones remotas. Si se pierde la conexión con la red de control Foxboro Evo (estación de trabajo principal), el FDC280 almacena un archivo de punto de control en su memoria flash interna. Al reiniciarse, puede arrancar y ejecutar la estrategia de control de forma autónoma, sin esperar al servidor de ingeniería central. Esto evita que las cabezas de pozo o estaciones de bombeo remotas entren en un estado seguro durante las interrupciones de la red.

P: ¿Cuántas conexiones Modbus TCP puede gestionar el FDC280?
A: El FDC280 admite 32 instancias de controlador simultáneas. Esto permite la conexión a varias subredes diferentes o a varias versiones del protocolo Modbus al mismo tiempo. Dentro de esas instancias, admite hasta 256 dispositivos de campo en total.

P: ¿Cómo funciona la función de estroboscopio temporizado en el FDC280?
A: A diferencia de los modelos Foxboro I/O más antiguos, la placa base FDC280 cuenta con conectores RJ-45 dedicados para Time Strobe (Cat 5). Esto permite la conexión directa al interruptor Time Strobe sin necesidad de adaptadores externos. La resolución de la marca de tiempo admite un tiempo de escaneo mínimo de 10 veces por segundo (100 ms BPC).
