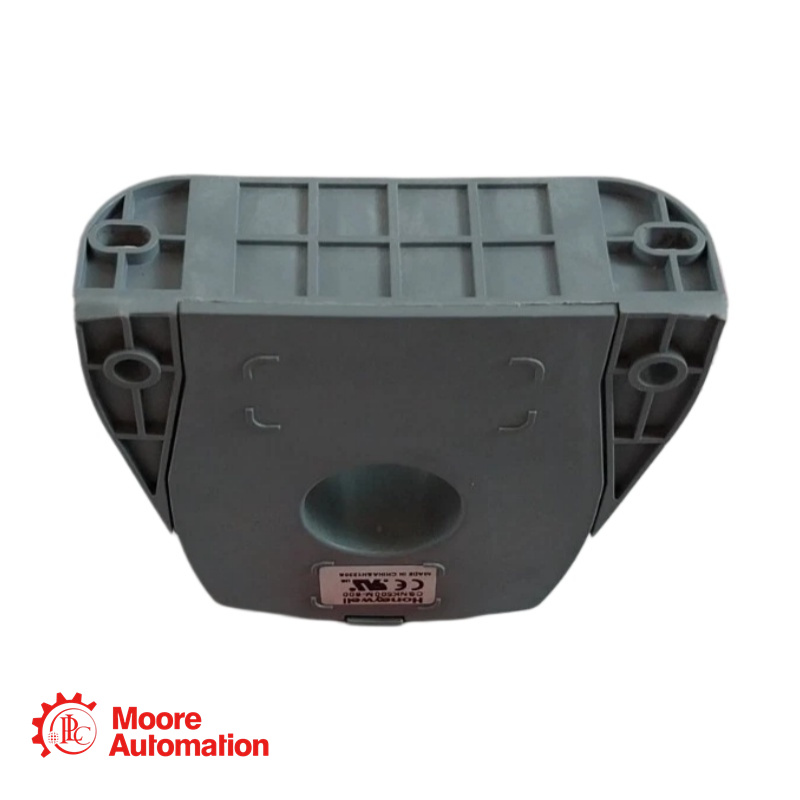

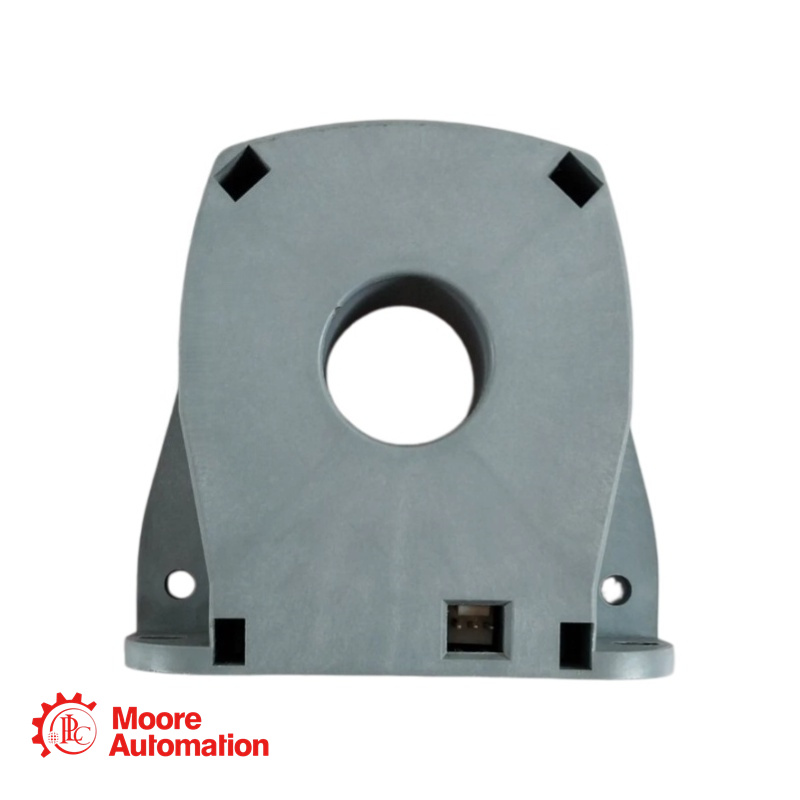

Transductor de corriente Honeywell CSNK500M-600

Contacta a continuación para obtener el mejor precio.
Contacto-- Frida
Correo electrónico--sales5@mooreplc.com
Móvil (WhatsApp)-- +86 15359408275

Descripción del CSNK500M-600

El CSNK500M es un transductor de corriente de lazo cerrado basado en el principio de compensación magnética (efecto Hall). Está diseñado para la medición electrónica de corrientes continuas, alternas o pulsadas, proporcionando aislamiento galvánico entre los circuitos primario (de alta potencia) y secundario (de medición). El sensor genera una corriente secundaria proporcional de 100 mA con una corriente primaria nominal de 500 A, lo que permite una monitorización de corriente precisa y lineal.

Parámetro

Corriente nominal (pulg): 500 A.rms
Rango de medición (continuo): 0 a ±1200 A
Rango de medición (pico de CA): 0 a ±1275 A
Corriente de salida analógica nominal: 100 mA (a 500 A en primario)
Relación de giros: 1/5000
Tensión de alimentación: ±15 a ±18 Vcc (±5%)
Aislamiento galvánico: 6 kV rms / 50 Hz / 1 minuto
Tiempo de respuesta: Mejor que 1 µs
Ancho de banda: CC a 100 kHz
di/dt: Mejor que 50 A/µs

Preguntas frecuentes

¿Cuál es la diferencia entre el CSNK500M y el CSNK500M-600 que se mencionan en la solicitud?
A: La hoja de datos proporcionada corresponde al modelo estándar CSNK500M. Las especificaciones de la variante "CSNK500M-600" no se incluyen en este documento. El sufijo "-600" puede indicar una versión específica o un rango de medición ampliado, por lo que es necesario consultar la hoja de datos correspondiente para conocer sus especificaciones exactas.

¿Cómo afecta la tensión de alimentación al rango de medición del sensor?
A: El rango de medición del sensor depende de la tensión de alimentación y de la resistencia de medición (carga). Una tensión de alimentación más alta (±18 V frente a ±15 V) permite una mayor resistencia de medición con la misma corriente, o la capacidad de medir una corriente pico más alta. Por ejemplo, para medir una corriente pico de ±1275 A, se requiere una alimentación de ±18 V con una resistencia de carga máxima de solo 5 ohmios. Si se superan estos límites, la salida se saturará.
