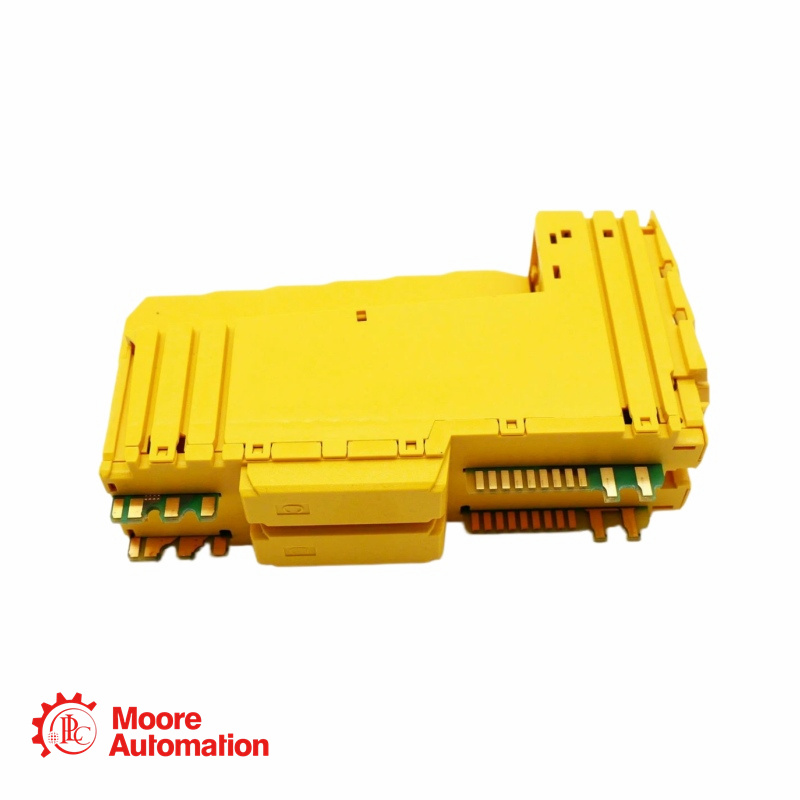

Módulo de salida digital segura de 6 canales B&R X20SO6300

Consigue tu descuento adicional: Contacta con Nina Lan del departamento de ventas para obtener más información.

Correo electrónico：sales8@askplc.com

Móvil (WhatsApp)：+86 18030235312

El B&R X20SO6300 es un módulo de salida digital con certificación de seguridad para arquitecturas X20 SafeIO. Proporciona seis salidas semiconductoras de 24 V CC tipo B1, cada una con una capacidad de 0,2 A, para el control de actuadores relacionados con la seguridad con referencia a tierra, como los circuitos de habilitación de accionamiento. La protección integrada contra cortocircuitos, sobrecargas, polaridad inversa y reinicio ayuda a mantener estados de seguridad definidos. Con pulsos de prueba OSSD inferiores a 10 μs y compatibilidad con aplicaciones SIL 3 / PL e, es ideal para diseños de seguridad de procesos y máquinas montados en armarios.

Especificaciones técnicas para X20SO6300

Marca

B&R

Variante de salida

Transistor FET, conmutación positiva 2x, tipo B1, nivel de salida legible

Serie de productos

X20 SafeIO

Tensión de alimentación

24 V CC, -15 % / +20 %

Modelo de producto

X20SO6300

Corriente de salida

0,2 A por canal; 1,2 A de corriente nominal total

Tipo de producto

Módulo de salida digital seguro

Pulso de prueba OSSD

Máximo 10 μs

Canales de salida

6 salidas digitales seguras

Calificación de seguridad

SIL 3 / PL e / Categoría 4 con OSSD habilitado

Preguntas frecuentes

P1: ¿Qué significa la salida de tipo B1 para el X20SO6300?
A: Utiliza un diseño de salida de lado alto/lado alto para actuadores con un potencial de referencia, como las entradas de habilitación de seguridad en los variadores.

P2: ¿Se pueden desactivar las pruebas OSSD?
R: Se puede configurar, pero deshabilitar OSSD reduce la capacidad de detección de fallas y no mantiene el rendimiento SIL 3 o PL e.

P3: ¿Cómo evita el módulo el reinicio automático después de una falla?
A: Cada salida utiliza un enclavamiento de reinicio interno que requiere corrección de fallas, una señal de seguridad válida y un flanco de señal de liberación.

P4: ¿Qué se debe comprobar antes de sustituir el X20SO6300?
A: Confirme el proyecto de seguridad, la configuración de SafeDESIGNER, el firmware, el método de conexión a tierra, el cableado de salida, el bloque de terminales y la validación de seguridad posterior al reemplazo.
