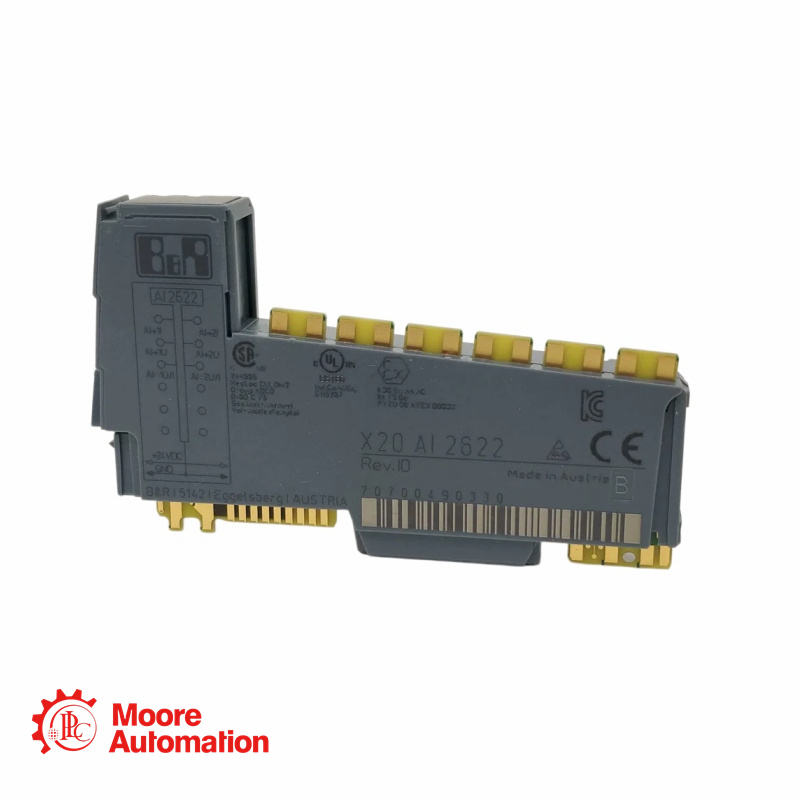

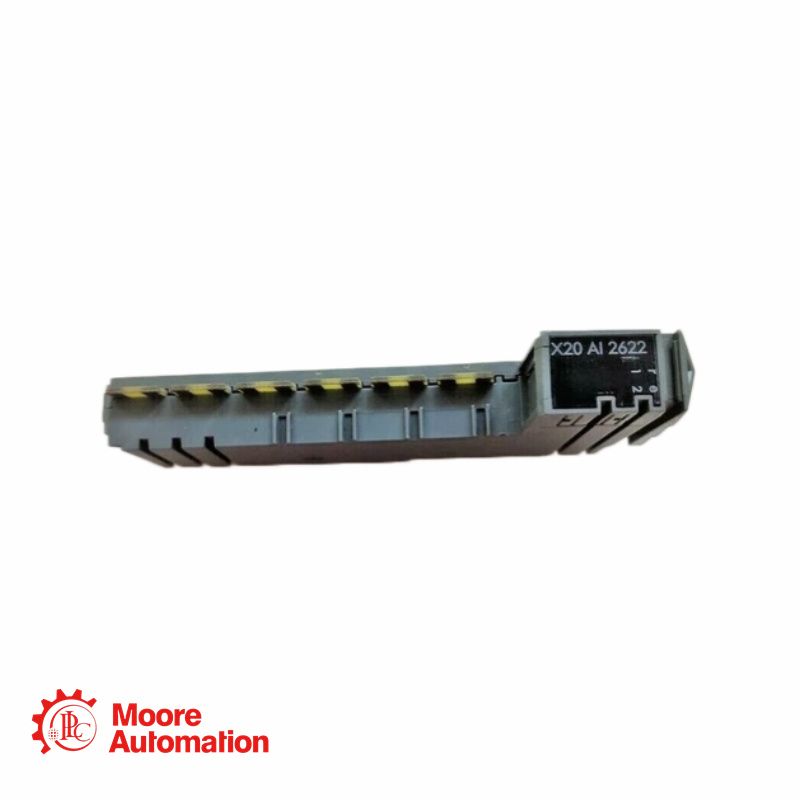

Módulo de entrada analógica de 2 canales y 13 bits B&R X20AI2622

Descripción de X20AI2622

Especificaciones técnicas para X20AI2622

Marca

B&R

Resolución del convertidor

Voltaje: ±12 bits; Corriente: 12 bits

Serie de productos

X20

Tiempo de conversión

300 μs para todas las entradas

Modelo de producto

X20AI2622

Impedancia de entrada / Carga

Voltaje: 20 MΩ; Carga de corriente: <400 Ω

Tipo de producto

Módulo de entrada analógica de 2 canales y 13 bits

Señal de entrada permitida

Voltaje: máx. ±30 V; Corriente: máx. ±50 mA

Canales de entrada

2 canales de entrada analógica diferencial

Aislamiento eléctrico

500 Veff entre canal y bus

Señales de entrada

±10 V, 0–20 mA o 4–20 mA

Condiciones de funcionamiento

Horizontal: -25 a 60 °C; Vertical: -25 a 50 °C; IP20

Preguntas frecuentes

P1: ¿Puede el X20AI2622 medir señales de voltaje y corriente al mismo tiempo?
R: Sí. Cada canal se puede configurar de forma independiente para mediciones de ±10 V, 0–20 mA o 4–20 mA.

P2: ¿Cómo mejora el filtro de entrada configurable la estabilidad de la medición?
A: Suprime los picos de señal y los grandes saltos de entrada. El nivel del filtro y el límite de rampa se pueden ajustar según los requisitos de la aplicación.

P3: ¿Qué sucede cuando la señal de entrada supera los límites configurados?
A: El módulo limita el valor analógico informado y establece el bit de estado correspondiente para la detección del límite superior o inferior.

P4: ¿El X20AI2622 admite diagnósticos de línea abierta?
R: Sí. La detección de circuito abierto está disponible para la medición de voltaje. Los canales de entrada de corriente proporcionan, en cambio, monitorización de los límites superior e inferior.
