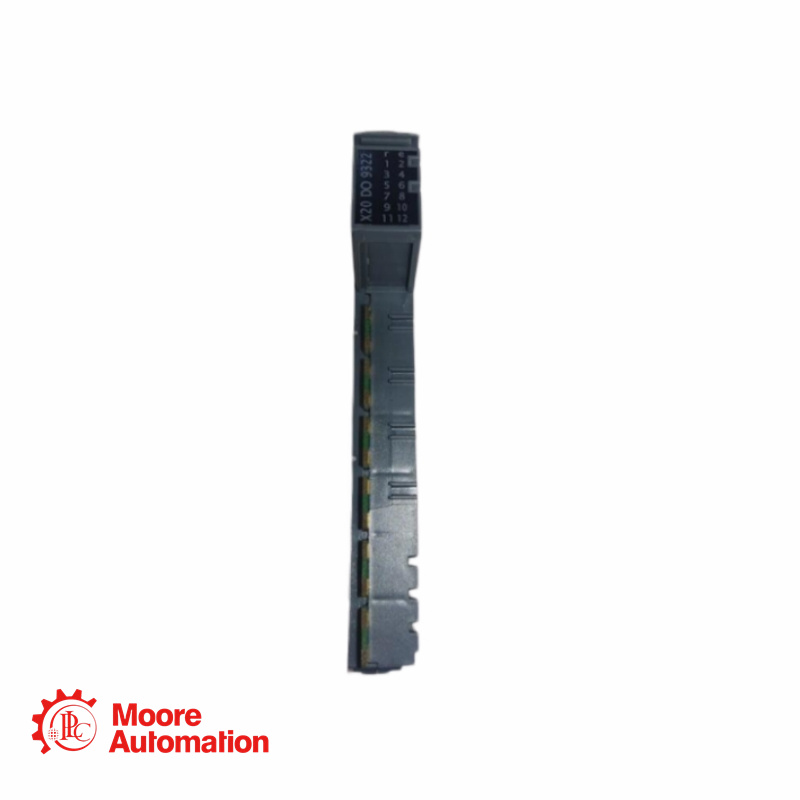

Módulo de salida digital B&R X20DO9322 de 12 canales y 24 V CC

Consigue tu descuento adicional: Contacta con Nina Lan del departamento de ventas para obtener más información.

Correo electrónico：sales8@askplc.com

Móvil (WhatsApp)：+86 18030235312

El B&R X20DO9322 es un módulo de salida digital compacto para la plataforma de automatización X20. Proporciona doce salidas de alimentación de 24 VCC con 0,5 A por canal y una corriente nominal total de 6 A. Las conexiones de un solo cable facilitan el cableado de campo, mientras que el diagnóstico de salida monitoriza cortocircuitos, sobrecargas, falta de alimentación de E/S y tensión externa. El apagado térmico integrado, los diodos de rueda libre para cargas inductivas, la conmutación rápida y el aislamiento de bus de 500 Veff garantizan un control fiable de válvulas, relés, indicadores y actuadores.

Especificaciones técnicas para X20DO9322

Marca

Automatización B&R

Voltaje nominal

24 V CC

Serie de productos

X20

Voltaje de conmutación

24 V CC, -15% / +20%

Modelo de producto

X20DO9322

Corriente de salida nominal

0,5 A por canal

Tipo de producto

Módulo de salida digital de 12 canales

Corriente nominal total

6 A

Canales de salida

12 salidas digitales

Rendimiento de conmutación

Preguntas frecuentes

P1: ¿Qué significa “salida de fuente” para el cableado del X20DO9322?
A: El módulo suministra 24 V CC positivos a la carga cuando se activa una salida. El cableado de campo debe coincidir con los requisitos de la fuente de alimentación y la salida.

P2: ¿Cómo detecta el módulo los fallos de salida?
A: Cada canal supervisa cortocircuitos, sobrecargas, falta de alimentación de E/S y tensión externa aplicada. El estado de las fallas se muestra mediante LED y diagnósticos de software.

P3: ¿Puede el X20DO9322 conmutar solenoides u otras cargas inductivas?
R: Sí. Incluye diodos internos de libre circulación, pero la frecuencia de conmutación debe respetar los límites de carga inductiva que se indican en la hoja de datos.

P4: ¿Qué ocurre por encima de los 55 °C de temperatura ambiente?
A: La corriente de salida máxima debe reducirse de 0,5 A a 0,35 A por canal por encima de 55 °C.
