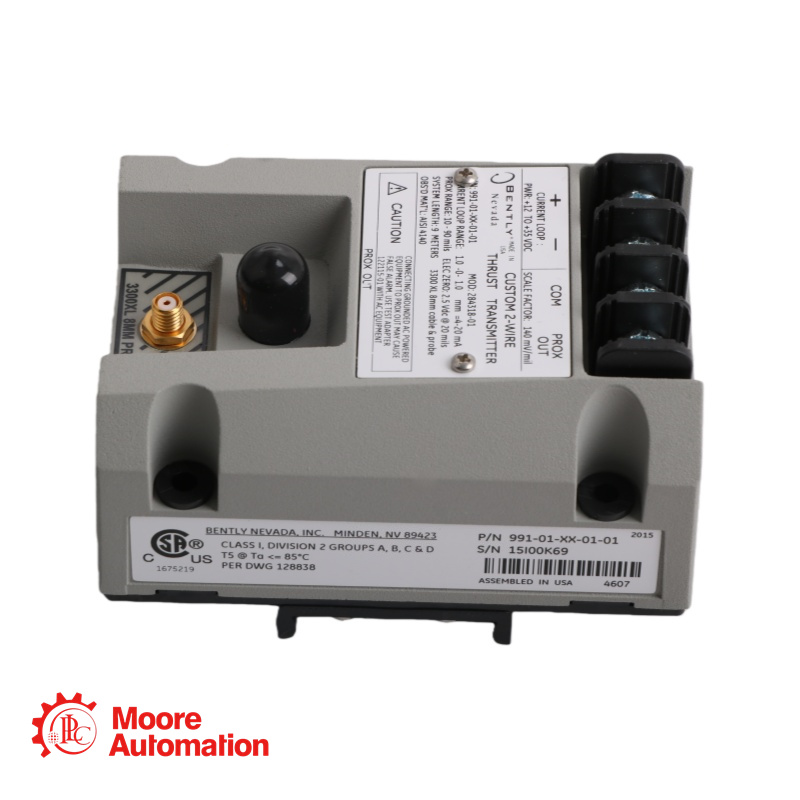

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

Características del producto

El transmisor de empuje Bently Nevada 991 es un dispositivo robusto de 4-20 mA alimentado por bucle, diseñado para que los fabricantes de equipos originales (OEM) supervisen la posición del eje axial en compresores, bombas y ventiladores. Integra un sensor de proximidad, eliminando la necesidad de un sensor de proximidad independiente, y proporciona tanto una señal de control como una salida de diagnóstico para la verificación del estado de la maquinaria. Diseñado para entornos exigentes, opera de -35 °C a +85 °C, soporta una humedad de condensación del 100 % y cuenta con homologaciones para áreas peligrosas en instalaciones de División 2 y Zona 2. Su sencillo montaje en riel DIN o mamparo, junto con los ajustes de cero/rango no interactivos, lo hacen práctico para su integración en sistemas básicos de control de maquinaria donde no se requieren sistemas de monitorización completos.

Requisitos de alimentación: De +12 a +35 Vcc en los terminales del transmisor.
Salida de señal: de 4 a 20 mA CC, configuración de bucle de 2 hilos.
Precisión de salida: Dentro de ±1,5 % en el rango de escala completa especificado (típico), medida desde la entrada de PRUEBA hasta el voltaje a través de una resistencia de bucle de 250 Ω.
Resistencia máxima del bucle: 1000 Ω (incluido el cable) a 35 Vcc.
Limitación de corriente: 23 mA típico.
Respuesta de anulación de señal/no OK: La salida cae a <3,6 mA en los 100 µs posteriores a una condición de falla; se restablece en 0,1 s después de que se elimina la falla.
Impedancia de salida Prox Out: 10 kΩ, calibrada para una carga de 10 MΩ.
Rango lineal de salida de proximidad: 0,25 a 1,65 mm (10 a 65 mils).
Factor de escala incremental de salida Prox: 7,87 mV/µm (200 mV/mil) ±6,5% típico, incluidos los errores de intercambiabilidad.
Estabilidad de temperatura de salida Prox: El factor de escala se mantiene dentro de ±10% desde 0°C hasta +70°C.
Tamaño mínimo del objetivo: 9,5 mm (0,375 pulgadas) de diámetro.
Longitud máxima del cable de salida Prox (para probar el equipo): Máximo 3 metros (10 pies).
Longitud máxima del cable de salida de señal (hasta el dispositivo receptor): Máximo 13 km (8 millas) para ubicaciones no peligrosas/Zona 2/División 2.
Temperatura de funcionamiento del transmisor: -35 °C a +85 °C (-31 °F a +185 °F).
Temperatura de almacenamiento del transmisor: -51 °C a +100 °C (-60 °F a +212 °F).
Temperatura de funcionamiento de la sonda: -52 °C a +177 °C (-62 °F a +351 °F).
Temperatura de almacenamiento de la sonda: -52 °C a +177 °C (-62 °F a +351 °F).
Resistencia a la tracción (sonda): 222 N (50 lbf) máximo, de la carcasa al plomo.
