Sistema de transductor de proximidad Bently Nevada 3300 XL de 8 mm para la monitorización de maquinaria rotativa crítica.

Descripción general del producto y principio de medición

El sistema 3300 XL de 8 mm es una solución de medición de proximidad por corrientes de Foucault diseñada para observar la posición o el movimiento relativo de un objetivo conductor. La punta de la sonda se instala cerca de la superficie del eje sin contacto físico. Su campo electromagnético interactúa con el objetivo, y el sensor Proximitor convierte el cambio resultante en una señal de voltaje que varía con la distancia entre la sonda y el objetivo.

Este principio permite que una misma familia de sistemas sirva tanto para mediciones dinámicas como estáticas. El movimiento dinámico del eje se utiliza para el análisis de vibraciones radiales, mientras que la señal de holgura promedio puede servir para el monitoreo de la posición axial o de empuje. Una sonda adecuadamente dispuesta también puede detectar una característica del eje o una marca de referencia para mediciones de velocidad y Keyphasor. Dado que la señal representa el movimiento relativo al cojinete o al punto de montaje de la sonda, resulta especialmente útil en máquinas con cojinetes de película fluida.

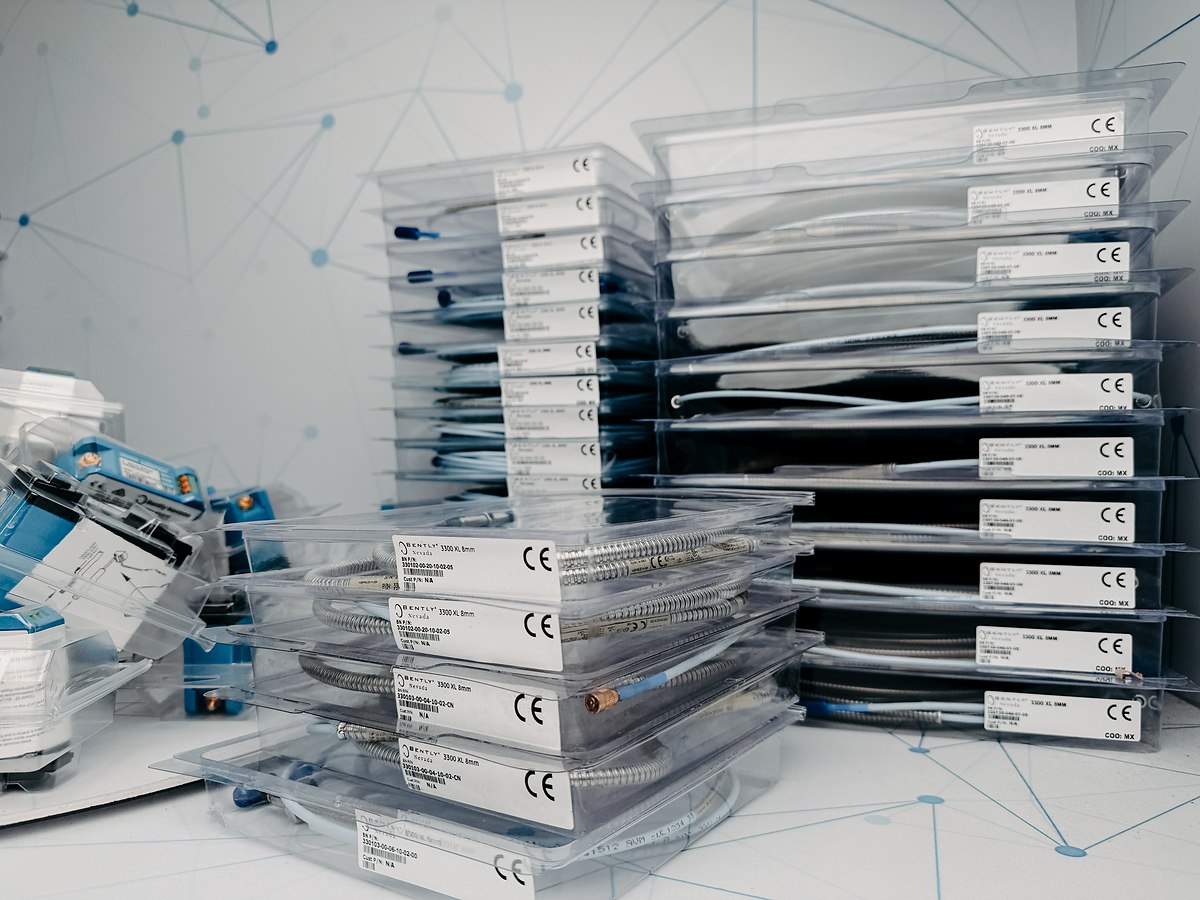

Sondas Bently Nevada 3300 XL de 8 mm preparadas para proyectos de monitorización de maquinaria industrial.

Componentes del sistema y características de ingeniería

Una cadena de medición completa normalmente consta de tres componentes coordinados. Deben tratarse como un sistema de ingeniería integrado, en lugar de como elementos individuales intercambiables.

Sonda de proximidad

La sonda genera el campo en el punto de medición. Las configuraciones disponibles pueden variar en cuanto al estándar de rosca, la longitud de la carcasa, la longitud sin rosca, la longitud total de la sonda, el tipo de conector, la protección del cable y la dirección de instalación. Los formatos de montaje frontal y posterior, las versiones de cuerpo liso, las opciones de cable blindado, las roscas métricas y las configuraciones para temperaturas extremas permiten adaptarse a diferentes carcasas de máquinas y limitaciones de instalación.

Cable de extensión

El cable de extensión conecta la sonda al sensor Proximitor y contribuye a la longitud eléctrica calibrada del sistema. La familia de productos ofrece configuraciones estándar y blindadas, opciones de protección del conector, sistemas FluidLoc y versiones para temperaturas extremas. Es fundamental considerar conjuntamente la longitud del cable de la sonda y la del cable de extensión; no basta con seleccionar un conector mecánicamente adecuado.

Sensor Proximitor

El sensor Proximitor proporciona la interfaz entre el circuito de la sonda y el equipo de monitorización o control. Su configuración de longitud del sistema y formato de montaje deben coincidir con el conjunto de sonda y cable. El montaje en panel, en carril DIN y las configuraciones de conectores seleccionadas permiten diferentes diseños de armarios. Las configuraciones comunes de longitud total del sistema incluyen 1 m, 5 m y 9 m, pero la configuración requerida siempre debe confirmarse a partir del diseño de la máquina y la documentación del proyecto.

Aplicaciones típicas de maquinaria rotativa

Vibración radial del eje

Se pueden instalar una o dos sondas cerca de un cojinete de deslizamiento para observar el movimiento del eje con respecto a la carcasa del cojinete. Se suelen utilizar pares de sondas ortogonales cuando los operarios necesitan medir la vibración del eje en dos direcciones. Las señales resultantes ayudan a los ingenieros de mantenimiento a evaluar los cambios relacionados con el desequilibrio, la desalineación, el roce del rotor, la inestabilidad inducida por el fluido y otras condiciones de la máquina que puedan surgir. La interpretación debe tener en cuenta la velocidad de operación, la carga, la geometría del cojinete, la estrategia de alarma y la línea base establecida de la máquina.

Monitorización de la posición axial y del empuje

Una sonda de orientación axial permite monitorizar la posición de un collarín de eje u otro objetivo adecuado. Esta medición es importante en turbinas de vapor, turbinas de gas y compresores centrífugos, ya que un cambio en la posición de empuje puede indicar una alteración del proceso, desgaste del cojinete de empuje o holguras internas modificadas. El alcance de la sonda, el ancho del objetivo, el recorrido previsto, la instalación mecánica y la lógica de alarma seleccionada deben coordinarse durante la ingeniería.

Referencia de velocidad y fasores clave

Cuando se instala para observar una característica específica del eje, el sistema proporciona una referencia de tiempo repetible. Una señal Keyphasor ofrece al equipo de monitorización un marcador de fase por giro para la visualización de órbitas, el análisis de fase, el equilibrado y los diagnósticos relacionados con el orden. Configuraciones similares pueden admitir la medición de la velocidad de rotación, según la geometría de la característica observada y los requisitos de respuesta del instrumento conectado.

Modelos seleccionados de la serie 3300 XL de 8 mm listados por Moore Automation

Los siguientes listados del sitio web ilustran varias configuraciones dentro de la familia 3300 XL de 8 mm. Cada número de pieza representa una combinación definida de opciones mecánicas y eléctricas, por lo que se debe verificar el sufijo completo en lugar de seleccionar solo por el nombre de la serie.

Los componentes relacionados pueden incluir configuraciones de cable de extensión 330130 y configuraciones de sensor Proximitor 330180. La página del producto confirma que un modelo está representado en el catálogo del sitio web; sin embargo, esto no garantiza su disponibilidad actual ni su compatibilidad con un circuito existente.

Consideraciones de selección y servicio de adquisiciones

Lista de verificación de selección

Utilice los siguientes puntos para verificar la cadena de medición antes de solicitar un presupuesto o un reemplazo.

Antes de solicitar un presupuesto o reemplazar un componente instalado, los ingenieros y los equipos de compras deben confirmar:

El material y la geometría del objetivo influyen en la respuesta de medición. Por lo tanto, se debe evaluar un reemplazo comparándolo con el diseño original de la máquina y el sistema de monitoreo, especialmente cuando el proyecto utiliza un objetivo de calibración definido. No se debe asumir que la combinación de componentes XL y no XL, ni la unión de sistemas de longitudes diferentes, es aceptable sin antes consultar la documentación correspondiente.

Revisión de la configuración y asistencia en la búsqueda de componentes de automatización y control.

Como un proveedor de piezas para automatización industrialMoore Automation brinda soporte para consultas sobre repuestos de automatización y relacionados Componentes de automatización y controlNuestro amplio catálogo de productos incluye piezas de automatización Honeywell, repuestos para sistemas PLC, servomotores, pantallas HMI, sistemas CNC, robótica, motores, codificadores y variadores de frecuencia. Estas categorías se ofrecen como referencias de compra y no eximen de la necesidad de verificar cada artículo solicitado con respecto a las especificaciones del equipo y del proyecto del cliente.

Para la serie 3300 XL de 8 mm, indique el número de pieza completo, una fotografía clara de la placa de identificación o etiqueta, la cantidad requerida, el destino y la aplicación prevista. El modelo específico, la longitud de la sonda, el cable de extensión y la configuración del sensor Proximitor deben confirmarse según los requisitos del equipo y del proyecto. Si necesita certificados o documentación específica del proyecto, indíquelo durante la consulta para que podamos revisarlo antes de tomar una decisión sobre el pedido.

Conclusión

El sistema de proximidad Bently Nevada 3300 XL de 8 mm proporciona una base de medición práctica para programas de protección de maquinaria y monitorización de estado. Su eficacia depende de una instalación correcta, un objetivo adecuado y una sonda, un cable de extensión y un sensor Proximitor totalmente compatibles. Una revisión minuciosa de los números de pieza ayuda a los equipos de mantenimiento a preservar la cadena de medición prevista y evitar problemas de compatibilidad durante paradas programadas o proyectos de sustitución urgentes.
