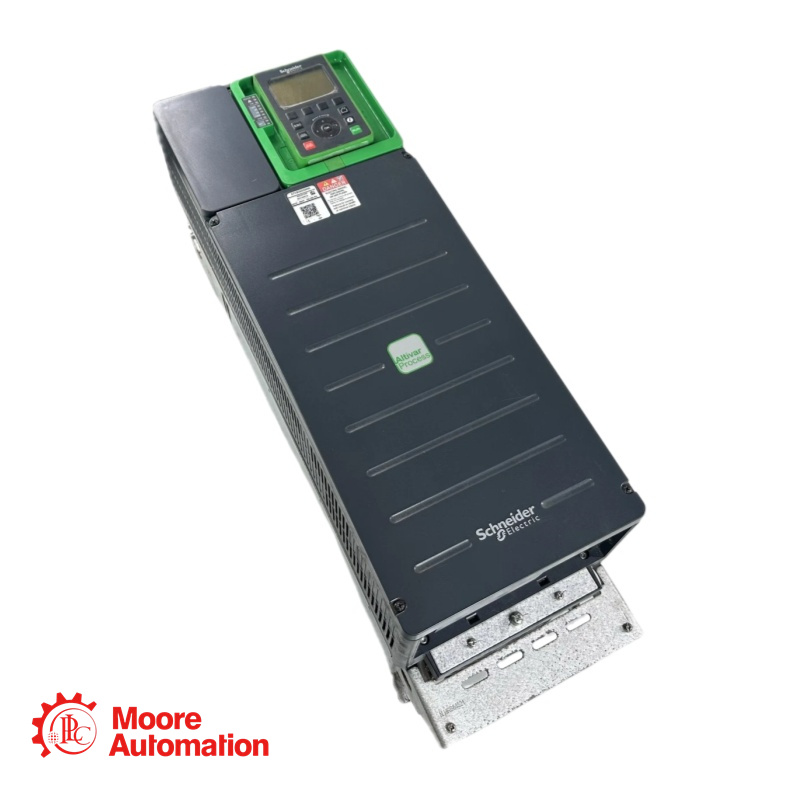

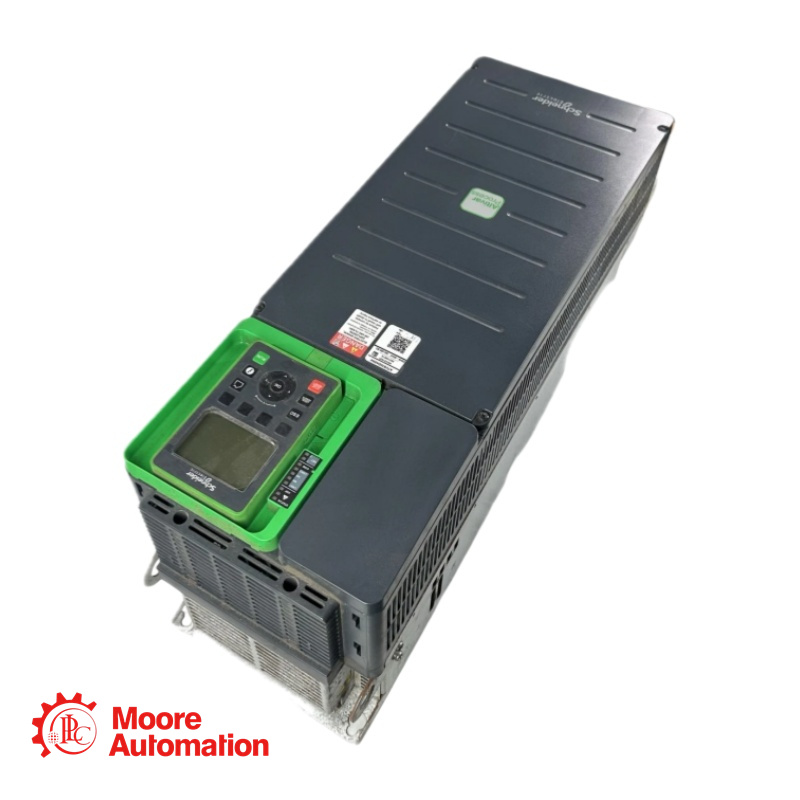

Variador de velocidad Schneider ATV930D45N4

🔹Resumen rápido

Descripción breve

Este proceso de Altivar ATV930D45N4 El variador de velocidad puede alimentar motores de potencia trifásicos síncronos y asíncronos. Es adecuado para motores con una potencia nominal de hasta 45 kW/60 hp para aplicaciones que requieren una sobrecarga leve (hasta el 120 %). Es adecuado para motores con una potencia nominal de hasta 37 kW/50 hp para aplicaciones que requieren una sobrecarga significativa (hasta el 150 %). Funciona con una tensión de alimentación nominal de 380 V a 480 V CA. Este variador de velocidad/frecuencia (VSD/VFD) está diseñado específicamente para procesos industriales. En los siguientes segmentos de mercado: petróleo y gas, minería, minerales y metales, alimentos y bebidas, agua y aguas residuales. Ofrece un alto rendimiento del motor en cualquier motor y un control total de cualquier tipo de acoplamiento en aplicaciones maestro/esclavo. Los servicios de red ayudan a garantizar la continuidad de la operación incluso en caso de falla de conexión. El servidor web y el registro de datos ayudan a reducir el tiempo de inactividad mediante una rápida resolución de problemas y mantenimiento preventivo. Su conectividad avanzada, que incluye EtherNet/IP y Modbus TCP, permite una profunda integración en arquitecturas de automatización. Está diseñado para montarse en posición vertical (+/- 10°) en una pared.

Reflejos

Unidad de frenado integrada: Transistor de frenado incorporado para aplicaciones de frenado dinámico.
Conectividad avanzada: LEDs de estado de comunicación integrados y compatibilidad con tarjetas de comunicación modulares.
Seguridad funcional: Entradas STO (desconexión segura del par) integradas (STOA, STOB) que cumplen con los estándares SIL.
Resistencia ambiental robusta: Certificado para entornos 3C3 (químicos) y 3S3 (polvo) según la norma EN/IEC 60721-3-3.
Flexibilidad de aplicación: Preconfigurado y optimizado para segmentos específicos de maquinaria industrial.

🔹Datos técnicos clave

Tolerancia relativa de tensión de red simétrica: 10 %
Tolerancia de frecuencia de red simétrica relativa: 5 %
Corriente de salida nominal: 88,0 A
Potencia del motor kW: 45,0 kW para servicio normal
37,0 kW para uso intensivo
Número de direcciones: 1…247 para Modbus serial
Número de entrada discreta: 10
Número de salida discreta: 2
Número de entrada analógica: 3
Número de salida analógica: 2
Número de salida del relé: 3
Frecuencia de salida máxima: 599 Hz

🔹Áreas de aplicación

Procesamiento de alimentos y bebidas: Mezcladora, cinta transportadora, trituradora
Izado: Grúa de proceso
Marina: Propulsor, Cabrestante
Procesamiento de materiales (madera, cerámica, piedra, PVC, metal): Prensa, extrusora
Extracción de minerales y metales:
Otra aplicación
Petróleo y gas: Plataforma de perforación, bomba de cavidad progresiva, bomba de varilla, bomba de intercambio, compresor para regasificación, separador
Otra aplicación
Agua y aguas residuales: Separador
