Descripción

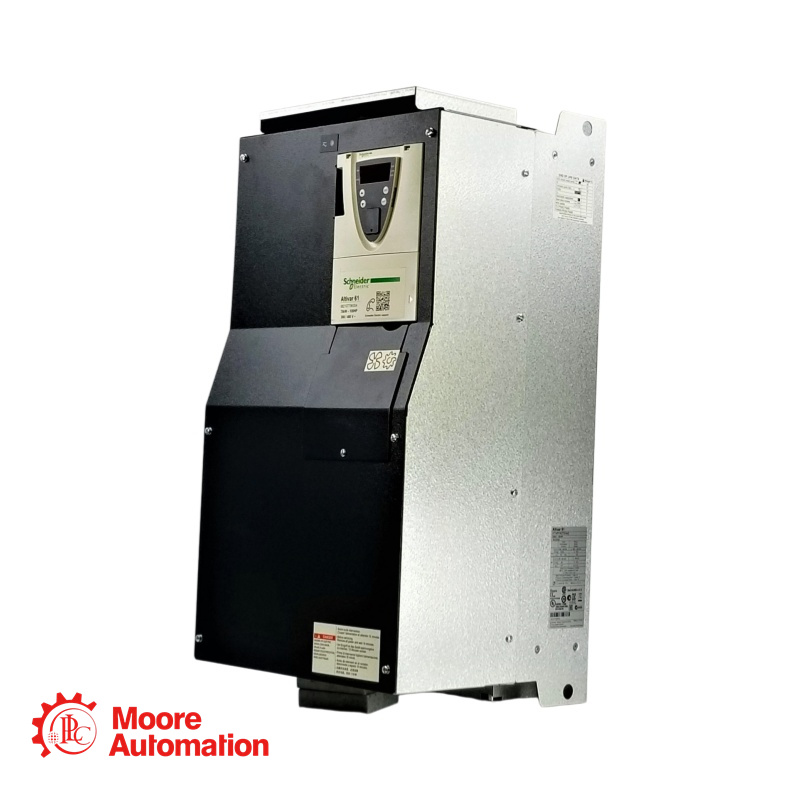

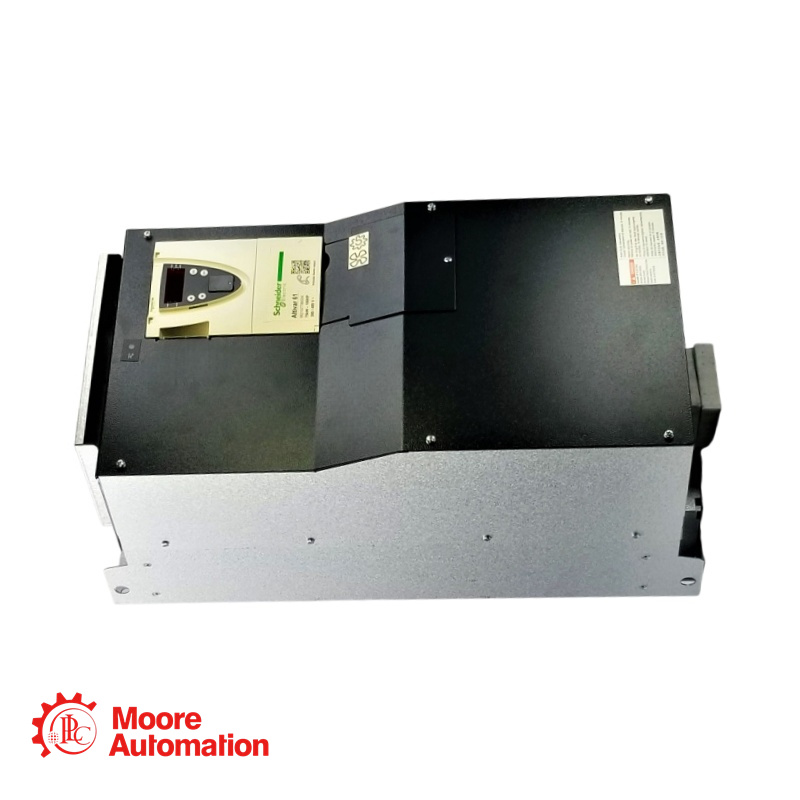

• El Schneider Electric Altivar 61 ATV61HD75N4 es un variador de velocidad de 75 kW (100 CV) de la serie Altivar 61, diseñado para máquinas de bombeo y ventilación (ventiladores, bombas, compresores) en aplicaciones industriales y de construcción.

• Control vectorial de flujo sin sensores para motores asíncronos y control vectorial sin sensores para motores síncronos, que proporciona un alto par y una regulación precisa de la velocidad sin necesidad de dispositivos de retroalimentación.

Especificación

●Tipo de producto: Variador de velocidad
●Potencia del motor: 75 kW / 100 CV (trifásico, 380...480 V)
●Tensión de alimentación: 380...480 V (-15% / +10%)
●Número de fases: 3 fases
●Corriente de línea: 167 A a 380 V / 137 A a 480 V
●Potencia aparente: 109,9 kVA a 380 V
●Isc de línea prospectiva máxima: 22 kA
●Frecuencia de conmutación nominal: 12 kHz
●Rango de frecuencia de conmutación: 1...16 kHz (12...16 kHz con reducción de potencia)
●Corriente transitoria máxima: 192 A durante 60 segundos
●Temperatura de funcionamiento: -10...50 °C (sin reducción de potencia), 50...60 °C (con reducción de potencia)
●Temperatura de almacenamiento: -25...70 °C

Solicitud

El ATV61HD75N4 Se utiliza ampliamente en:

Bombeo: Bombas centrífugas, bombas de refuerzo, bombas de circulación, sistemas de riego

Ventilación: Ventiladores industriales, sopladores, sistemas HVAC, extractores de aire, torres de refrigeración.

Tratamiento del aire: Unidades de tratamiento de aire (UTA), compresores

Control de cuadros eléctricos: Control local o remoto de interruptores automáticos, seccionadores e interruptores de puesta a tierra.

Maquinaria industrial: Transportadores (de servicio ligero), mezcladoras (de par constante con reducción de potencia)

Preguntas frecuentes sobre el ATV61HD75N4

• P1: ¿Cuál es la diferencia entre Altivar 61 y Altivar 71?

A:El Altivar 61 está optimizado para aplicaciones de par variable (cuadrático), como bombas y ventiladores, mientras que el Altivar 71 está diseñado para aplicaciones de par constante, como cintas transportadoras, extrusoras y sistemas de elevación. El ATV61 incluye algoritmos de ahorro de energía específicos para cargas centrífugas.

• P2: ¿Se puede utilizar el ATV61HD75N4 con un motor síncrono?

A: Sí. Admite el control vectorial sin sensores para motores síncronos (motores de imanes permanentes) sin codificador de retroalimentación.

• P3: ¿Qué es la función de "Desconexión de energía"?

A: La función de desconexión de potencia (terminal PWR) es una función de seguridad de desconexión segura del par (STO) que corta la alimentación del motor sin desconectar la alimentación de la sección de control del variador.

• P4: ¿Qué ocurre por encima de los 50 °C de temperatura de funcionamiento?

A: Por encima de 50 °C, el variador requiere una reducción de potencia (disminución de la corriente de salida). Es posible operar hasta 60 °C con la reducción de potencia adecuada. Se recomienda un kit de ventilador para la tarjeta de control por encima de 50 °C para una refrigeración óptima.
