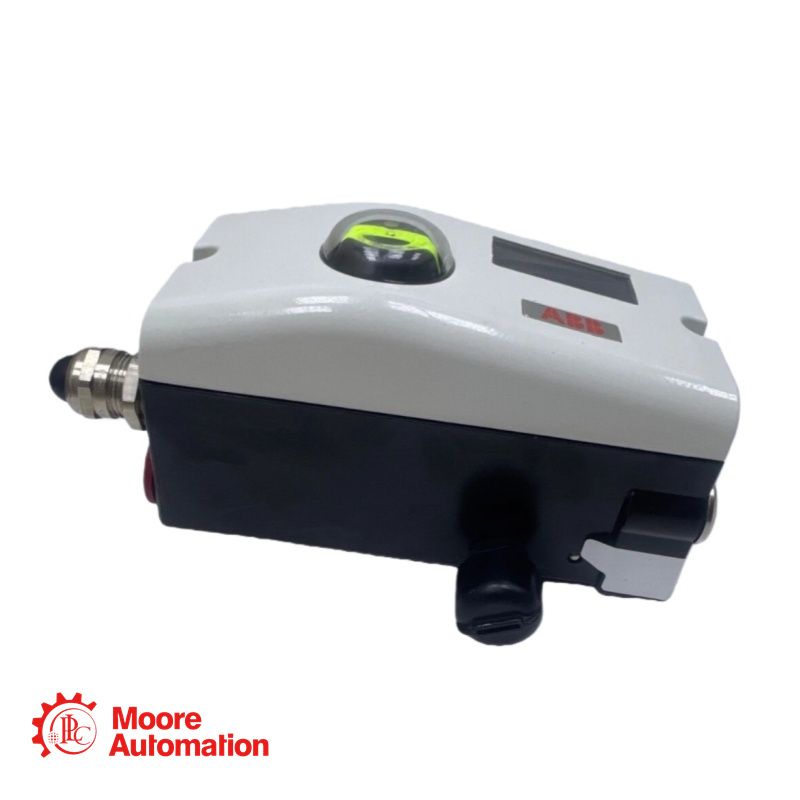

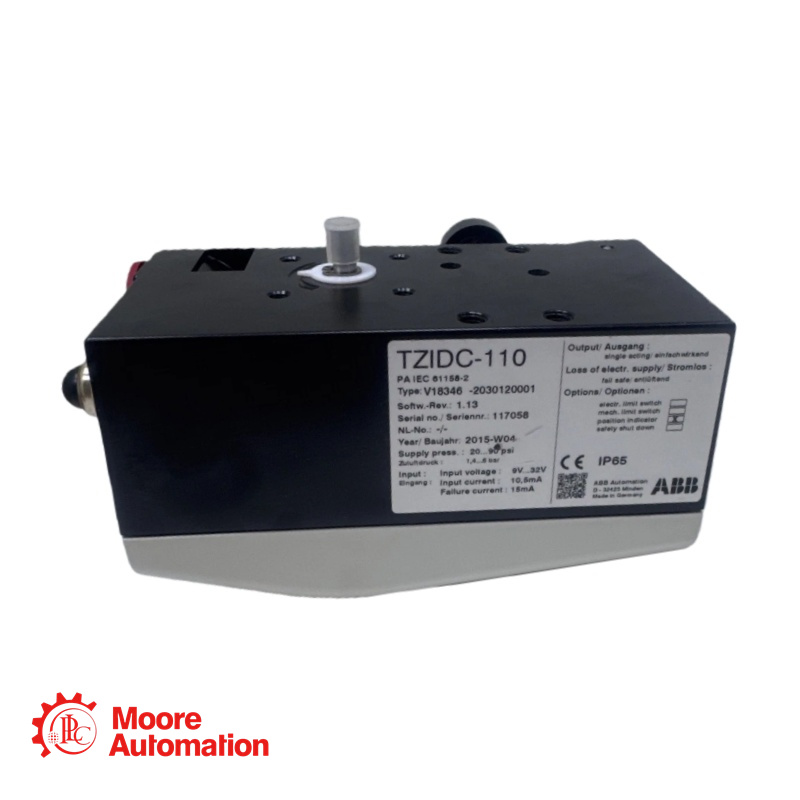

Posicionador digital ABB TZIDC-110

¿Cómo contactar?

Haga clic para comunicarse con Nuestro Gerente de ventas: Frida

Descubra este producto

Perfil PROFIBUS: Actuadores electroneumáticos V3.0
Capa física: De conformidad con IEC 61158-2
Velocidad de transmisión: 31,25 Kbit/s
Voltaje de alimentación del bus: 9,0 a 32,0 V CC
Voltaje máximo permitido: 35 V CC
Corriente de entrada: 10,5 mA
Corriente en caso de error: 15 mA (10,5 mA + 4,5 mA)
Nombre del dispositivo: TZIDC-X10
Rango de direcciones de bus: 0 a 126 (predeterminado: 126)
Recorrido del actuador:
Ángulo de rotación (rango de medición): 270°
Rango de funcionamiento de los actuadores lineales: mín. 25°, máx. 45°
Rango de funcionamiento para actuadores rotativos: mín. 25°, máx. <270°
Límite de recorrido del actuador: libremente configurable de 0 a 100 % del recorrido total (rango mínimo >20 %)
Prolongación del tiempo de recorrido del actuador: de 0 a 200 segundos, ajustable por separado para cada dirección (solo con neumática "a prueba de fallos")
Límite de tiempo de banda muerta (parámetro de monitoreo): 0 a 200 segundos
Conexiones neumáticas: Opciones de rosca: 1/4-14 NPT, 1/4-18 NPT, M20 x 1,5, G 1/4, Rc 1/4
Presión de suministro de aire comprimido (estándar): 1,4 a 6,0 bar (20 a 90 psi)
Presión de suministro de aire comprimido (versión marina): 1,6 a 5,5 bar (23 a 80 psi)
Capacidad de aire (a 1,4 bar / 20 psi): >5 kg/h (~3,9 Nm³/h / 2,3 scfm)
Capacidad de aire (a 6,0 bar / 90 psi): >13 kg/h (~10 Nm³/h / 6 scfm)
Consumo de aire (en espera): <0,03 kg/h (<0,015 scfm), independiente de la presión de suministro
Resolución (conversión A/D): >16 000 pasos
Frecuencia de muestreo: 20 ms
Efecto de la temperatura ambiente: ≤0,5 % por 10 K (referencia: 20 °C)
Influencia de la vibración: ≤1% hasta 10 g a 80 Hz
Rango de temperatura (operación, almacenamiento, transporte): -40 a +85 °C (-40 a 185 °F)
Humedad relativa (funcionamiento): hasta 95% (promedio anual), condensación permitida con la carcasa cerrada y el suministro de aire activado.
Humedad relativa (transporte/almacenamiento): hasta 75 % (promedio anual)

Área de uso

Petróleo y gas
Química y petroquímica
Farmacéutica y biotecnología
Generación de energía
