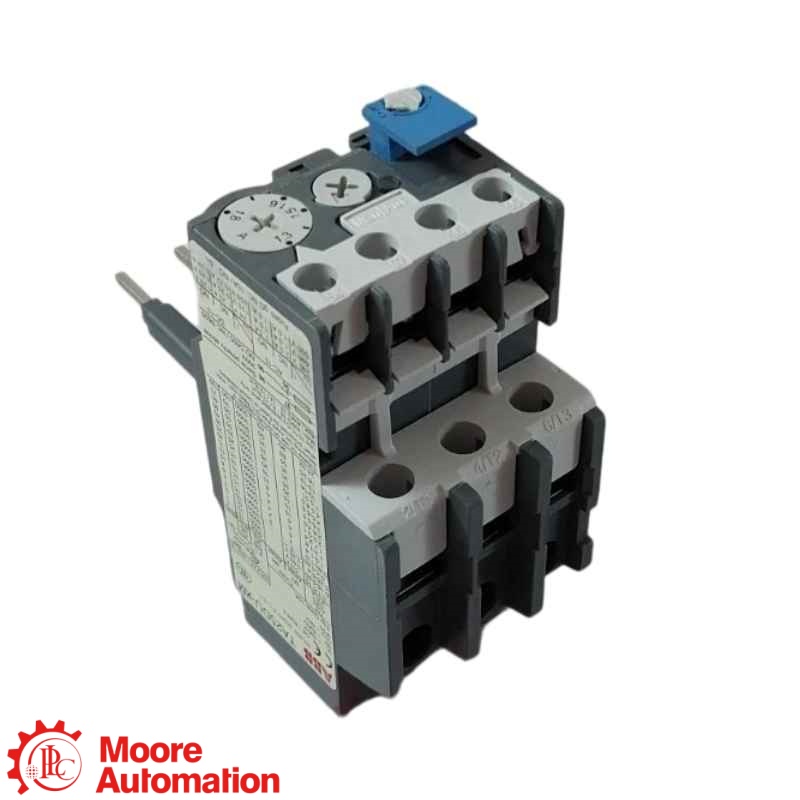

Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025
Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025
Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025

Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025

VERIFICACIÓN DE REFERENCIA DEL PRODUCTO

TA25DU-1.8M

El relé de sobrecarga térmica tripolar ABB TA25DU-1.8M, código de pedido 1SAZ211201R2025, está diseñado para la protección de arrancadores de motor. Ofrece un ajuste de corriente regulable de 1,30 a 1,80 A, una clase de disparo de 10 A, sensibilidad a fallos de fase y un contacto auxiliar normalmente cerrado y otro normalmente abierto.

CÓDIGO DE PEDIDO1SAZ211201R2025
RANGO DE AJUSTE1,30–1,80 A
CLASE DE VIAJE10A
POSTEStrifásico
MARCATEJIDO
TIPO DE PRODUCTORelé de sobrecarga térmica
ESTADO / GARANTÍAProducto nuevo original · Un año de garantía
VERIFICACIÓNCoincidencia del código de pedido, rango de ajuste y contactor
SOLICITE UN PRESUPUESTO
  • Marca :

    ABB
  • Número de parte :

    TA25DU-1.8M 1SAZ211201R2025
  • Descripción :

    Thermal Overload Relay
BÚSQUEDA DE MODELOSEncuentre un número de pieza específicoAbra directamente la página del producto de Moore Automation que mejor se ajuste a su búsqueda.
INFORMACIÓN DEL PRODUCTO · REFERENCIA OFICIAL DE ABB
ABB ↗ RELÉ DE SOBRECARGA TÉRMICA
PROTECCIÓN DE MOTORES ABB · RELÉ DE SOBRECARGA TÉRMICA

TA25DU-1.8M

1SAZ211201R2025 · CLASE DE VIAJE 10A

Relé de sobrecarga térmica · ajuste regulable de 1,30 a 1,80 A · tres polos protegidos · sensibilidad a fallos de fase · 1 contacto auxiliar NC + 1 contacto auxiliar NO.

FUNCIÓN DEL PRODUCTO

TA25DU-1.8M Es un relé térmico de sobrecarga tripolar de ABB para la protección de arrancadores de motor. Supervisa las condiciones de sobrecarga sostenida y de fallo de fase, y desconecta el circuito de control del arrancador; no proporciona interrupción por cortocircuito.

NOTA DE CONFIGURACIÓN

Confirme el completo 1SAZ211201R2025 Código de pedido, corriente de plena carga del motor, ajuste de 1,30–1,80 A, bastidor de contactor ABB AX compatible, modo de reinicio, cableado del contacto auxiliar y dispositivo de protección contra cortocircuitos aguas arriba antes del reemplazo.

👩‍💼¿QUIERES EL MEJOR PRECIO?FridaLíder de ventas 🏆
✉ CORREO ELECTRÓNICOsales5@mooreplc.com WHATSAPP+86 153 5940 8275
DESGLOSE DEL NÚMERO DE PEDIDO

Cómo está estructurada la referencia TA25DU-1.8M

ABB identifica TA25DU como la familia de relés de sobrecarga térmica de tres polos y 1,8 millones como la variante de ajuste de corriente de 1,30–1,80 A.

TA25DU
Familia RelayRelé de sobrecarga térmica trifásico ABB
1,8 millones
Variante de configuración actualRango ajustable de 1,30 a 1,80 A
REFERENCIA OFICIAL DE ABB

Especificaciones técnicas

VERIFICAR LA CONFIGURACIÓN COMPLETA
Datos de funcionamiento y protección−
Rango de ajuste1,30–1,80 A
Corriente nominal de funcionamiento1.8 A
Clase de viaje10A
postes protegidos3
Tensión de aislamiento nominal690 V
Tensión de resistencia al impulso6 kV
Sensible a fallos de fase de acuerdo con la norma IEC/EN 60947-4-1 y con compensación de temperatura.
Contactos, reinicio y prueba+

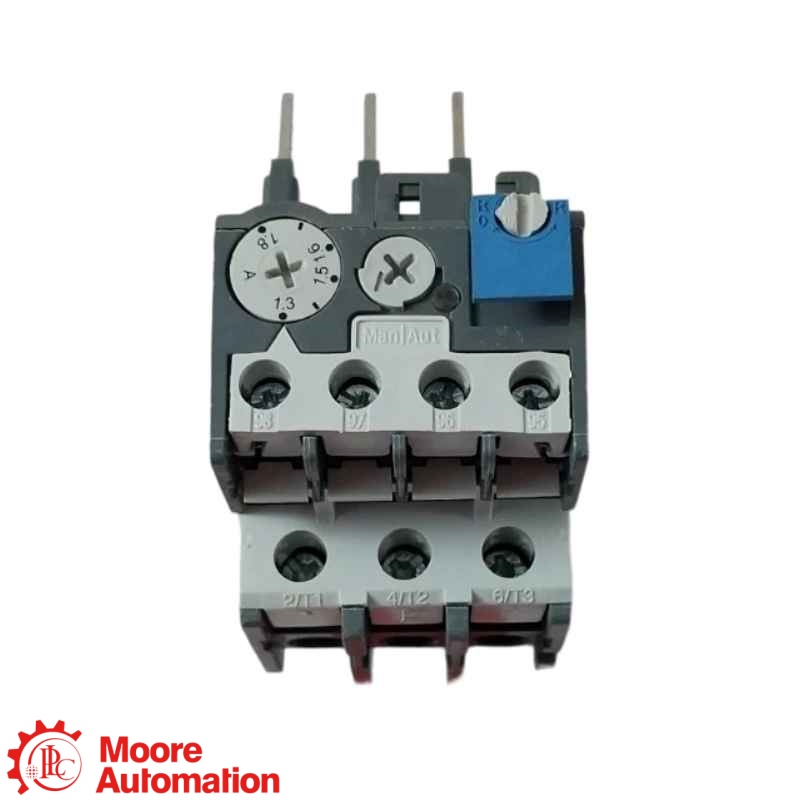

Contactos auxiliares1 NC (95-96) y 1 NO (97-98)
ReiniciarReinicio manual o automático seleccionable
Controles frontalesFunciones de PRUEBA y PARADA con indicador de disparo visible
Montaje y coordinación+
Ajuste del contactorMontaje directo con el contactor de bloque ABB AX correspondiente; verifique la designación y la alineación de los terminales.

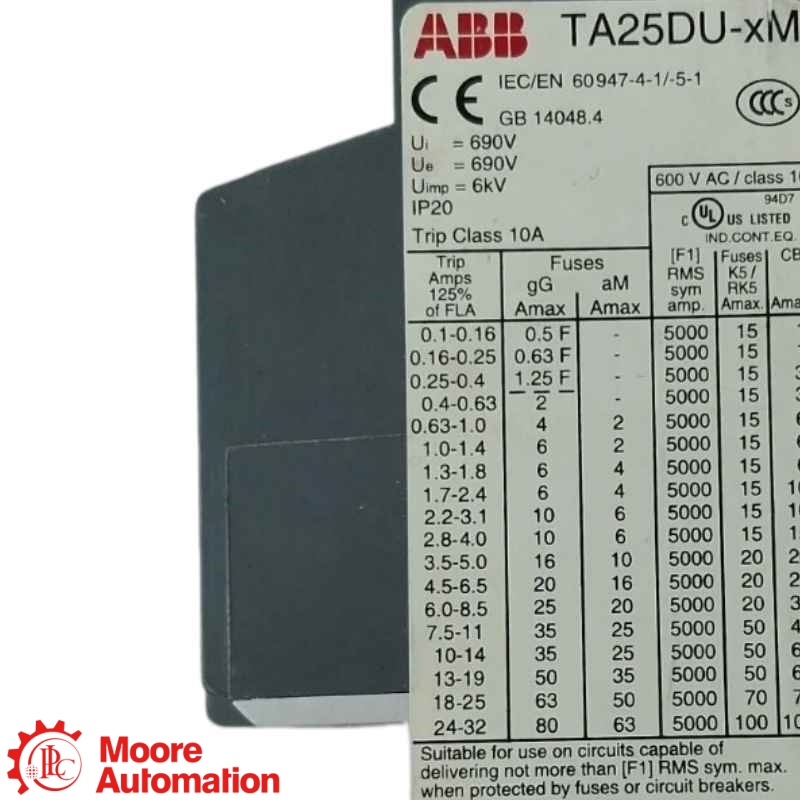

Protección contra cortocircuitosABB enumera 6 A gG o 4 A aM de coordinación para esta variante de 1,30–1,80 A.
Ciclo vitalLos modelos TA25DU a TA75DU figuran como de EDICIÓN LIMITADA a partir de julio de 2022; confirme la disponibilidad y el reemplazo aprobado.
Fuente: Catálogo de protección y control de motores ABB y actualización ABB LCM 2022.
Preguntas frecuentes

Preguntas más frecuentes de los compradores

¿Qué es ABB? TA25DU-1.8M ¿Utilizado para?−

La ABB TA25DU-1.8M Es un relé térmico de sobrecarga tripolar que protege el arrancador del motor contra sobrecargas prolongadas y fallos de fase. Está configurado para 1,30–1,80 A y clase de disparo 10 A, y debe coincidir con la corriente de plena carga del motor, el contactor compatible y el dispositivo de protección contra cortocircuitos aguas arriba.

¿Cuál es el alcance y la clase de viaje actuales? TA25DU-1.8M ¿proporcionar?+

TA25DU-1.8M Proporciona un ajuste de sobrecarga regulable de 1,30 a 1,80 A con clase de disparo de 10 A. El relé protege térmicamente el circuito del motor, pero el ajuste debe ser igual a la corriente nominal del motor y no debe utilizarse como capacidad de protección contra cortocircuitos.

¿Qué contactos y modos de reinicio están incorporados? TA25DU-1.8M?+

TA25DU-1.8M Incluye un contacto normalmente cerrado en 95-96 y un contacto normalmente abierto en 97-98 para la señalización de interrupción y disparo del contactor. Se puede seleccionar el rearme manual o automático, pero el circuito de control y los requisitos de seguridad de rearme deben determinar qué modo está permitido.

¿El valor de 1.8 A en TA25DU-1.8M ¿Reemplazar un fusible o un disyuntor?+

TA25DU-1.8M Utiliza 1,8 A como límite superior de su ajuste de sobrecarga térmica, no como capacidad de interrupción de cortocircuito. Los datos de pedido de ABB coordinan esta variante con la protección gG de 6 A o aM de 4 A, por lo que el dispositivo aguas arriba debe seguir el diseño del arrancador y la norma eléctrica aplicable.

¿Cuál es el estado del ciclo de vida de TA25DU-1.8M?+

TA25DU-1.8M Pertenece a la familia de relés de sobrecarga térmica TA25DU, que ABB clasificó como LIMITADA desde julio de 2022. Si bien aún puede adquirirse como repuesto, es necesario verificar la disponibilidad actual, el sucesor aprobado y la compatibilidad con el contactor antes de realizar un reemplazo basado en el ciclo de vida del producto.

¿Puede TA25DU-1.4M o TA25DU-2.4M reemplazar? TA25DU-1.8M?+

TA25DU-1.8M es la versión de 1,30–1,80 A. TA25DU-1.4M cubre de 1,00–1,40 A y TA25DU-2.4M cubre de 1,70–2,40 A, por lo que un rango superpuesto por sí solo no prueba la intercambiabilidad; se deben confirmar el código de pedido, la corriente del motor, el bastidor del contactor, los datos de coordinación y el ajuste de los terminales.

Qué se debe confirmar antes de instalar o reemplazar TA25DU-1.8M?+

TA25DU-1.8M Debe verificarse mediante su código de pedido completo 1SAZ211201R2025, rango de ajuste de 1,30–1,80 A, corriente de la placa de características del motor, designación del contactor AX, alineación de terminales, selección de reinicio manual o automático, cableado 95-96 y 97-98, condiciones ambientales y protección contra cortocircuitos aguas arriba antes de energizar el arrancador.

CONTACTE CON EL ESPECIALISTA DE PRODUCTO

Compruebe la configuración de TA25DU-1.8M con Frida.

Para comprobar la compatibilidad, proporcione la placa de características completa del 1SAZ211201R2025, la corriente a plena carga del motor, el modelo del contactor ABB AX, el dispositivo de protección, el cableado de control, el modo de reinicio, la cantidad y el destino.

ELIGE UN MÉTODO DE CONTACTO DIRECTO
FICHA DE DATOS

Manuales y referencias oficiales para
TA25DU-1.8M

Información de referencia oficial del fabricante ABB para el relé de sobrecarga térmica TA25DU-1.8M, código de pedido 1SAZ211201R2025.

Referencia del catálogo oficial de ABB

Los datos de pedido de ABB Motor Protection and Control identifican al TA25DU-1.8M con el código de pedido 1SAZ211201R2025, con un rango de ajuste de 1,30 a 1,80 A, clase de disparo de 10 A, protección contra cortocircuitos recomendada de 6 A gG / 4 A aM y un peso unitario aproximado de 0,150 kg.

ABRIR CATÁLOGO OFICIAL ↗

Contacta para obtener ayuda.

Envíe el código de pedido completo, la cantidad, la placa de características del motor, el tipo de contactor, el requisito de reinicio y su consulta técnica o de compra.

Las especificaciones técnicas se limitan a la configuración documentada TA25DU-M. Confirme el arrancador instalado, los datos del motor y la placa de características completa 1SAZ211201R2025 antes de realizar el pedido.

ARRANCADOR DE MOTOR ABB · PROTECCIÓN CONTRA SOBRECARGA TÉRMICA

Cómo se adapta el TA25DU-1.8M a un arrancador de motor ABB

TEJIDO es el fabricante; TA25DU-1.8M es el relé de sobrecarga térmica de tres polos; y código de pedido 1SAZ211201R2025 Identifica la versión de 1,30–1,80 A, clase de viaje 10A.

FUNCIÓN DEL SISTEMA

PROTECCIÓN CONTRA SOBRECARGA DEL MOTOR

Dispara el circuito de control de arranque en caso de sobrecarga sostenida o fallo de fase.

AJUSTE ACTUAL

1,30–1,80 A

La corriente indicada en la placa de características del motor debe estar dentro del rango especificado y determinar el ajuste real del selector.

AJUSTE DE INICIO

MONTAJE DIRECTO DEL CONTACTOR

Consulte la tabla de coordinación del arrancador, la alineación de terminales y el bastidor del contactor ABB AX.

Relación del sistema: Antes de realizar cualquier sustitución, verifique la corriente del motor, la designación del contactor, la tensión de alimentación, el dispositivo de protección contra cortocircuitos, el cableado 95-96/97-98, el modo de reinicio y el estado de la carcasa.

ÁREAS DE APLICACIÓN

Mapa de aplicación para TA25DU-1.8M

Protección del arrancador del motor

Protege los circuitos de motores trifásicos contra sobrecargas prolongadas y fallos de fase.

Aplicación de configuración actual

Rango ajustable de 1,30 a 1,80 A; ajuste el selector a la corriente nominal a plena carga indicada en la placa del motor.

CENTRO DE SOLICITUDES
TA25DU-1.8M
1SAZ211201R2025 · Relé de sobrecarga térmica · Clase de disparo 10A
Integración de contactores

Montaje directo con un contactor ABB AX compatible; verifique la alineación del bastidor y de los terminales.

Verificación de reemplazo

Verifique el código de pedido completo, el cableado 1 NC + 1 NO, el modo de reinicio, la coordinación ascendente y el estado del ciclo de vida.
