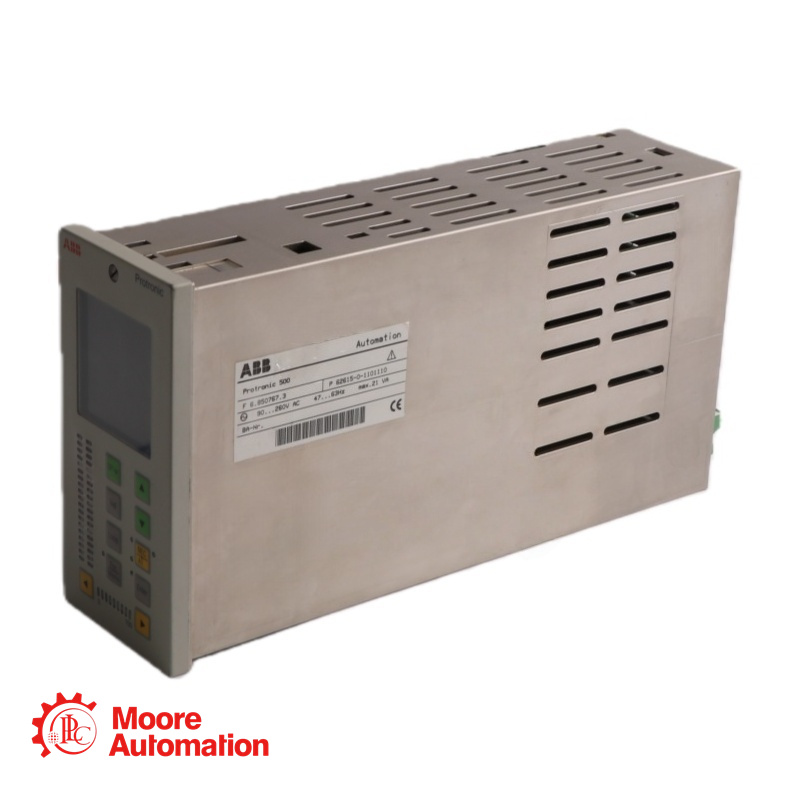

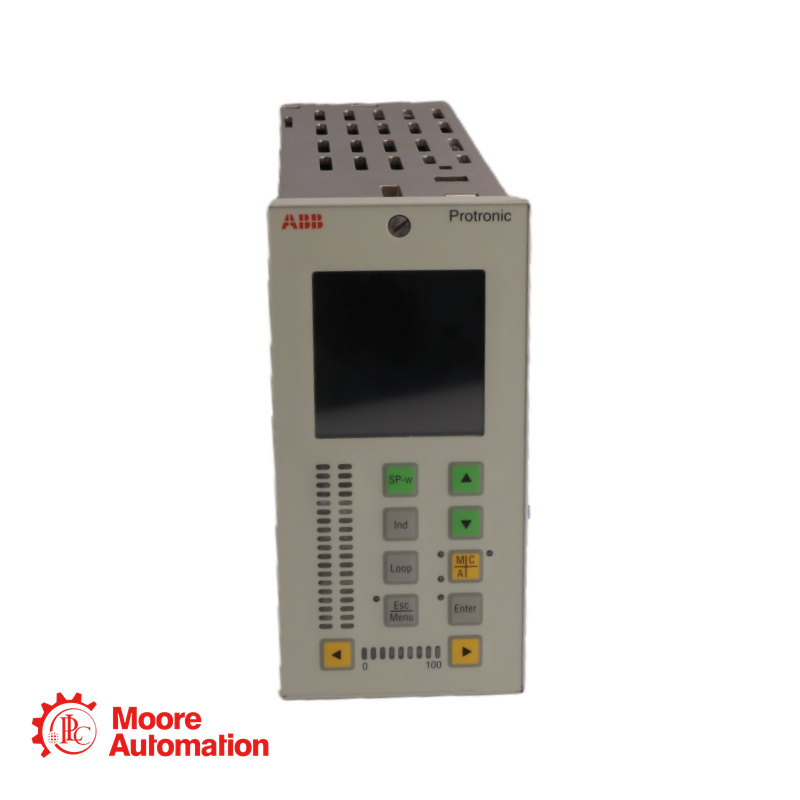

Controlador ABB Protronic 500 F 6.850041.1 P62615-0-141110

Parámetros del producto

El ABB Protronic 500 es un controlador de procesos modular y versátil diseñado para aplicaciones universales.

Ofrece un control preciso, una amplia capacidad de configuración y sólidas capacidades de expansión a través de múltiples ranuras para módulos de E/S.

Adecuado para montaje en panel frontal, garantiza un funcionamiento fiable en diversos entornos de ingeniería de procesos con alta precisión y opciones de integración flexibles.

Entrada universal AI01: Configurable para señales estándar de 0/4...20 mA, termopares (tipos J, E, K, L, U, R, S, T, B, D), RTD Pt100 (de 2/3/4 hilos) o potenciómetros. Resolución ≤0,01 %, precisión ≤0,2 %. Incluye monitorización de rotura de línea/sensor, linealización y extracción de raíz cuadrada. Protección contra sobrecorriente/inversión de polaridad hasta ±40 mA.
Entrada analógica AI02: Entrada para señales de mA (0/4...20 mA), datos técnicos similares a los de AI01 pero sin aislamiento eléctrico. Opción de entrada de 0...10 V (ver código n.° 310).
E/S binarias: 4 entradas/salidas binarias configurables. Tensión de entrada: 24 V CC, señal 1: 13,0...30,2 V, señal 0: -3,0...5,0 V. Tensión de salida: 24 V externa, señal 1: 13,0...30,2 V (0...mA máx.), señal 0: -3,0...5,0 V (0...0,15 mA). Frecuencia de conmutación ≤8 Hz.
Datos comunes: Resolución ≤0,01%, precisión ≤0,2%, efecto de la temperatura ≤0,2%/10°C. Tensión de modo común admisible frente a tierra del dispositivo ≤±4 V CC. Tensión de modo diferencial admisible: 50 mVss. Frecuencia límite del filtro de entrada de hardware: 7 Hz.
Salida analógica: 0/4...20 mA a máx. 750 Ω, a prueba de cortocircuitos y circuitos abiertos. Rango de control: 0...≥21 mA. Dependencia de carga: 0,1 %/100 Ω. Resolución ≤0,01 %.
Salidas binarias: Consulte "E/S binaria" en la sección de Entradas.
Alimentación del transmisor: Tensión de salida de 20 a 24 V CC, 100 mA, a prueba de cortocircuitos con monitorización de carga.
Tipos de controladores: PID de 2 puntos, control de enfriamiento/apagado por calor, controlador por pasos, controlador continuo (opcionalmente de rango dividido).
Programador: Almacena hasta 10 programas, cada uno con 15 segmentos. Duración del segmento: 0...99:59:59 horas.
Configuración: Configuración mediante lista protegida por contraseña o configuración libre (a través del software para PC IBIS_R+).
Expansión: 7 ranuras para módulos que permiten añadir E/S analógicas/binarias, interfaces (RS485, RS232, PROFIBUS-DP), reloj en tiempo real, etc.
CPU: Resolución del valor medido/corrección ≤0,01%. Tiempo de ciclo ≥45 ms (configuración maestra sin módulos adicionales). Copia de seguridad de datos mediante Flash-EPROM o tarjeta de memoria opcional.
Versión de CA: 115 a 230 V CA (90...260 V), 47...63 Hz. Consumo de energía: 9 VA (6 W) sin módulos + máx. 12 VA (9 W) con módulos. Tiempo de respuesta ante fallos de alimentación >150 ms a >180 V CA.
Versión CC: 24 V UC (-25...+30%), rizado residual <±3 Vss. Consumo de energía: 10 VA (7 W) sin módulos + máx. 13 VA (9 W) con módulos. Tiempo de respuesta ante fallos de alimentación >20 ms a 0,85 x Uitem. Factor de potencia cosφ=0,7. No requiere fusibles externos.
