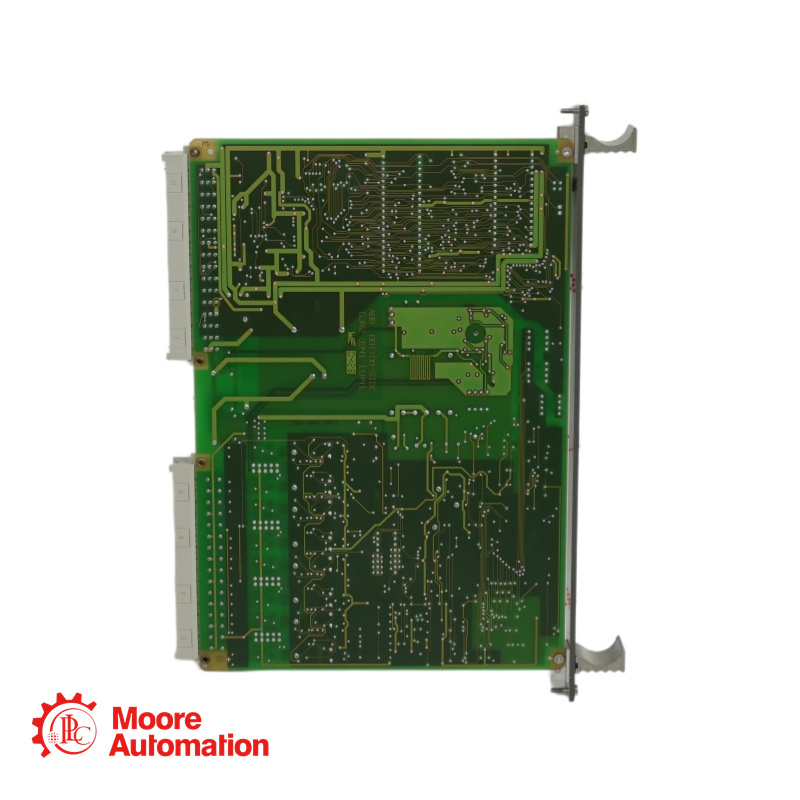

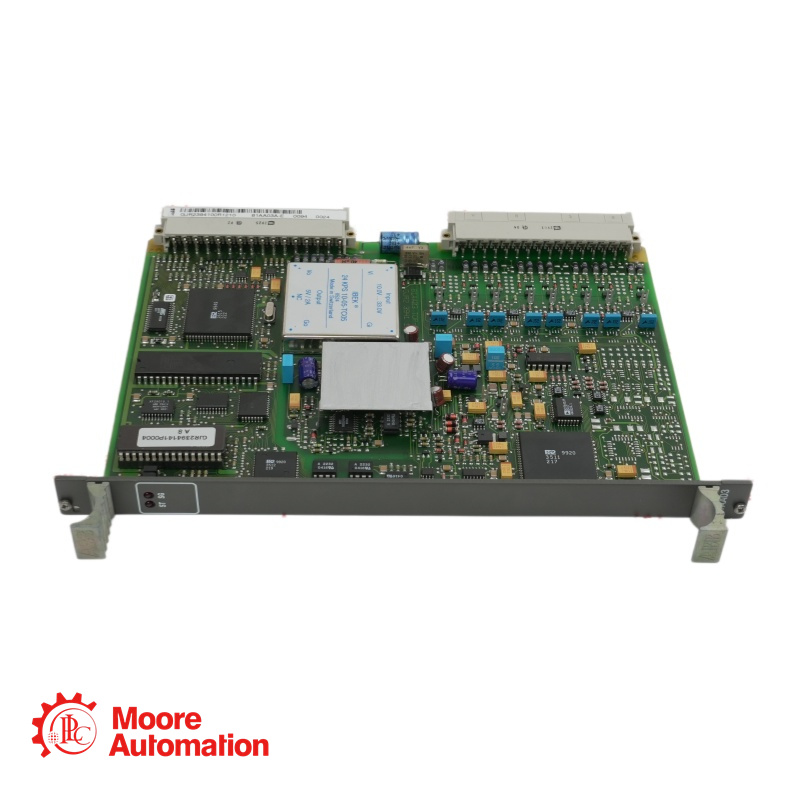

Módulo de salida analógica ABB GJR2394100R1210 81AA03B-E

Parámetro

Especificación

Fabricante

TEJIDO

Número de modelo

81AA03B-E

Código de pedido / Número de pieza

GJR2394100R1210

Tipo de producto

Módulo de entrada/salida analógica

Compatibilidad del sistema

Serie Procontrol P14

Entradas analógicas (IA)

4 canales

Salidas analógicas (AO)

2 canales

Rango de señal de entrada

0–10V, ±10V, 0–20mA, 4–20mA (configurable por canal)

Rango de señal de salida

0–10V, ±10V, 0–20mA, 4–20mA (configurable por canal)

Resolución

12 bits (entrada) / 12 bits (salida)

Exactitud

±0,2% de la escala completa a 25 °C

Tasa de actualización

20 ms (todos los canales)

¿Cuál es la diferencia entre el 81AA03B-E y el 81AA03C-E?

Ambos módulos comparten el mismo número de catálogo GJR2394100R1210 y proporcionan 4 entradas analógicas y 2 salidas analógicas. El 81AA03C-E es la revisión más reciente que incluye:
Precisión mejorada: ±0,1 % FS frente a ±0,2 % FS
Mayor velocidad de actualización: 10 ms frente a 20 ms
Diagnóstico mejorado (detección de cables abiertos)
Actualización del abastecimiento de componentes para un ciclo de vida extendido.
El modelo 81AA03B-E sigue siendo una alternativa totalmente funcional y probada en campo, adecuada para la mayoría de las aplicaciones de control de procesos donde la máxima precisión y velocidad no son críticas.

¿Cuántas entradas y salidas analógicas proporciona el ABB 81AA03B-E?

El módulo proporciona 4 canales de entrada analógica y 2 canales de salida analógica, ofreciendo una configuración equilibrada para los bucles de control de procesos típicos que requieren retroalimentación de sensores y control de actuadores.

¿Qué rangos de señal son compatibles?

Tanto las entradas como las salidas admiten rangos configurables:
Voltaje: 0–10V, ±10V
Corriente: 0–20 mA, 4–20 mA
Cada canal se puede configurar de forma independiente para que coincida con los dispositivos de campo conectados.

¿Se puede utilizar el 81AA03B-E con transmisores alimentados por bucle de 4 a 20 mA?

Sí. Las entradas analógicas admiten señales de corriente de 4 a 20 mA y pueden utilizarse con transmisores de dos hilos alimentados por bucle cuando se configuran correctamente con fuentes de alimentación externas o con paneles de terminación compatibles.

¿Cuál es la frecuencia de actualización de las entradas analógicas en el 81AA03B-E?

Todos los canales de entrada analógica se actualizan cada 20 ms (50 Hz), lo cual es suficiente para la mayoría de las aplicaciones de control de procesos, incluidos los bucles de control de temperatura, presión y caudal.
