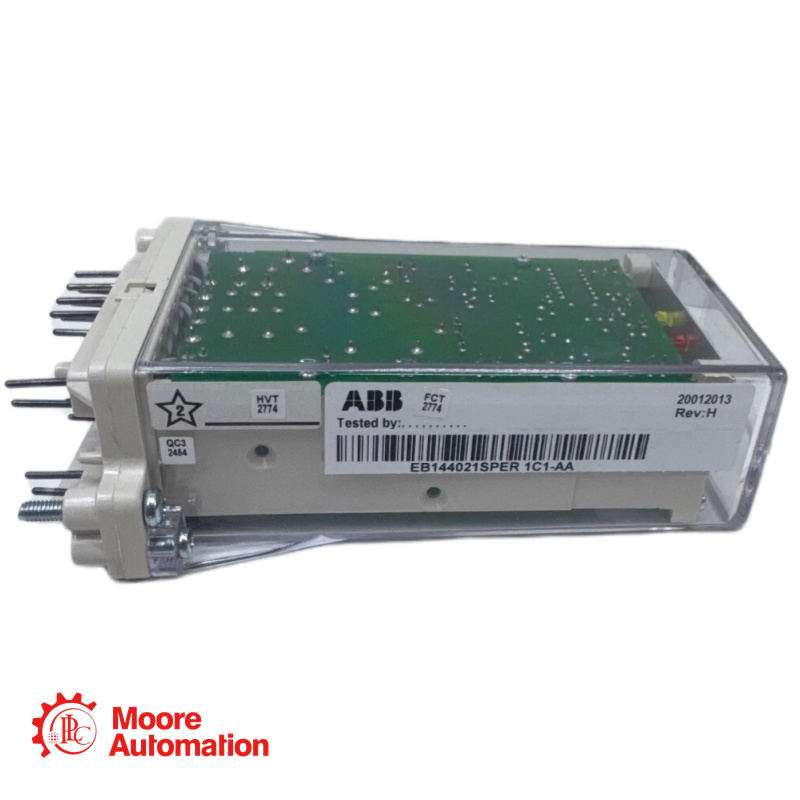

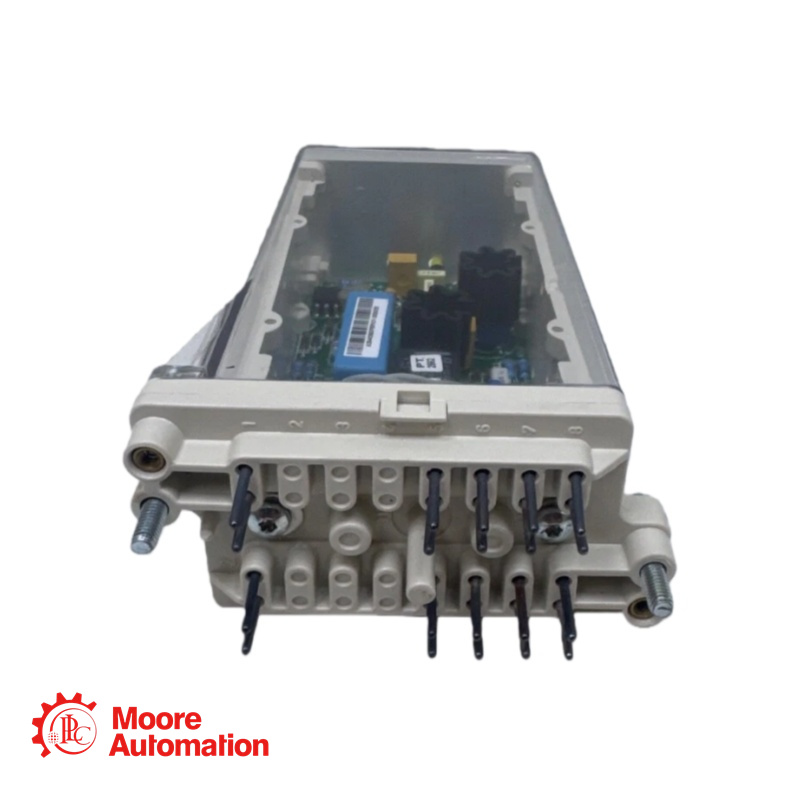

Relé de supervisión de circuito de disparo ABB EB144021SPER 1C1-AA

Descripciónion

El relé de supervisión del circuito de disparo EB144021SPER 1C1-AA Se utiliza para supervisar circuitos de control importantes, como interruptores y seccionadores, y circuitos de señalización en instalaciones eléctricas. Generalmente, se necesita un relé de supervisión por cada circuito a supervisar. Si se deben supervisar varias ramas de un circuito, se puede conectar el número necesario de relés al mismo circuito de control.

Parámetros

Voltaje del circuito monitoreado: 40-265 V dc
Corriente de medición: 1,5 mA, típ.
Tensión residual mínima en el circuito monitoreado: >40 V cc
Tensión y corriente de alimentación auxiliar:
Tensión nominal Un:48/60/110/220 V CC
Voltaje de funcionamiento: 40-265 V CC
Consumo de corriente, típico: 7 mA

Preguntas frecuentes

P:¿Qué es un? EB144021SPER 1C1-AA ¿en serio?
R: El Sper 1C1-AAJ está diseñado mecánicamente para el sistema COMBIFLEX. El rango de tensión de alimentación del relé es de 40-265 V CC.
P:¿Cuánta corriente tiene un EB144021SPER 1C1-AA ¿usar?
A: El relé de supervisión puede conectarse para recibir la tensión de alimentación del circuito de control monitoreado a través de los cables de conexión del circuito controlador. Sin embargo, es necesario que la bobina de control del circuito monitoreado no se vea afectada por el aumento de consumo de corriente de aproximadamente 7-16 mA, dependiendo del tipo de relé de supervisión, y que la tensión residual en el circuito monitoreado sea superior a 40 V CC.
P:¿En qué aplicaciones se encuentra? EB144021SPER 1C1-AA ¿Se utiliza típicamente?
R:Se utiliza para supervisar circuitos de control de disyuntores, circuitos de control de seccionadores y circuitos de señalización en instalaciones eléctricas y subestaciones.
