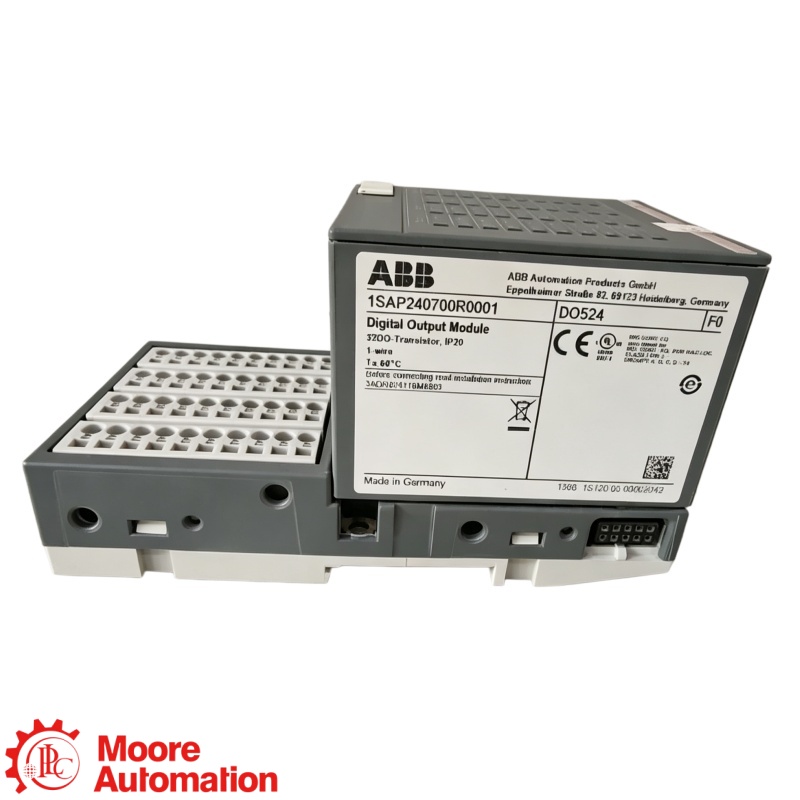

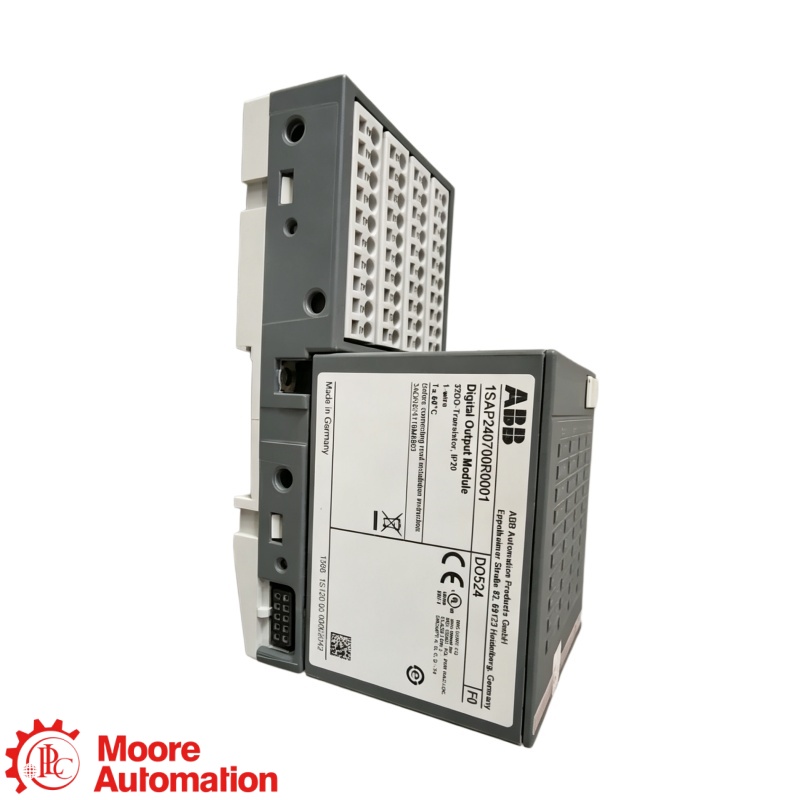

El ABB DO524 Es un módulo de salida digital AC500/S500 con 32 salidas de transistor protegidas, organizadas en cuatro grupos. Cada canal conmuta una carga de 24 V CC de hasta 0,5 A y el módulo se conecta mediante una unidad de terminales TU515 o TU516.
32 salidas de transistor · 24 V CC · 0,5 A por canal · cuatro grupos de salida protegidos.
DO524 Proporciona 32 salidas de transistor de lado alto para la conmutación de cargas de campo de 24 V CC en una estación de E/S ABB AC500/S500. Las salidas están organizadas en cuatro grupos y cada canal cuenta con protección contra cortocircuitos y sobrecargas.
Confirmar número de pedido 1SAP240700R0001, versión estándar o XC, unidad terminal TU515/TU516, alimentación de proceso de 24 V CC, cableado de grupo, corriente de carga y compatibilidad del proyecto AC500/S500 antes de la sustitución.
Haz clic en “+” para ver más especificaciones.
Confirme el número de pedido completo de ABB, la versión estándar o XC, la unidad terminal, la fuente de alimentación de proceso de 24 V CC y todas las cargas conectadas.
Fuente: Hoja de datos ABB DO524, documentación de hardware ABB AC500 y página de producto ABB para el número de pedido 1SAP240700R0001. Los valores se aplican bajo las condiciones de funcionamiento y reducción de potencia indicadas por ABB.
Indique el número de pedido completo, la versión estándar o XC, la unidad terminal, las cargas conectadas y la configuración del controlador AC500/S500 para comprobar la compatibilidad, la disponibilidad y el plazo de entrega.
Datos técnicos y de producto oficiales de ABB para DO524, número de pedido completo 1SAP240700R0001, con la hoja de datos en PDF actualizada del fabricante.
ABB documenta el DO524 como un módulo de salida digital AC500/S500 con 32 salidas de transistor protegidas en cuatro grupos. Las salidas conmutan cargas de 24 V CC con una corriente de hasta 0,5 A por canal y utilizan una unidad de terminales TU515 o TU516.
FICHA TÉCNICA OFICIAL ↗Envíe el número de pedido completo, la cantidad, la versión estándar o XC, los requisitos de la unidad terminal, la información de carga y su consulta técnica o de compra.
Fuente: Hoja de datos oficial DO524 de ABB, número 3ADR010052, y página del producto de ABB para el número de pedido 1SAP240700R0001.
ABB ↗ es la marca, AC500/S500 es la plataforma de automatización, DO524 es el modelo de módulo completo, módulo de salida digital es el tipo de producto y 1SAP240700R0001 es la configuración de pedido estándar utilizada con una unidad terminal TU515 o TU516.
Bus de E/S S500 local o remoto a través de una CPU o interfaz AC500 compatible.
Conexión por tornillo TU515 o conexión por resorte TU516.
32 salidas de transistores en cuatro grupos con protección de canal individual.
24 V CC con límites de carga y montaje verificados para la instalación.
Recibe datos de salida del controlador a través del bus de E/S S500.
Permite conmutar 32 cargas independientes de 24 V CC con una corriente de hasta 0,5 A por canal.
Cuatro grupos proporcionan canales protegidos contra cortocircuitos y sobrecargas.
Utiliza una unidad terminal TU515 o TU516 y una fuente de alimentación de proceso de 24 V CC verificada.
Un flujo de trabajo claro para la búsqueda de proveedores, la verificación, la preparación del envío, la entrega y la garantía del producto.
Incluya el número de pieza completo, la cantidad y el destino de entrega.
