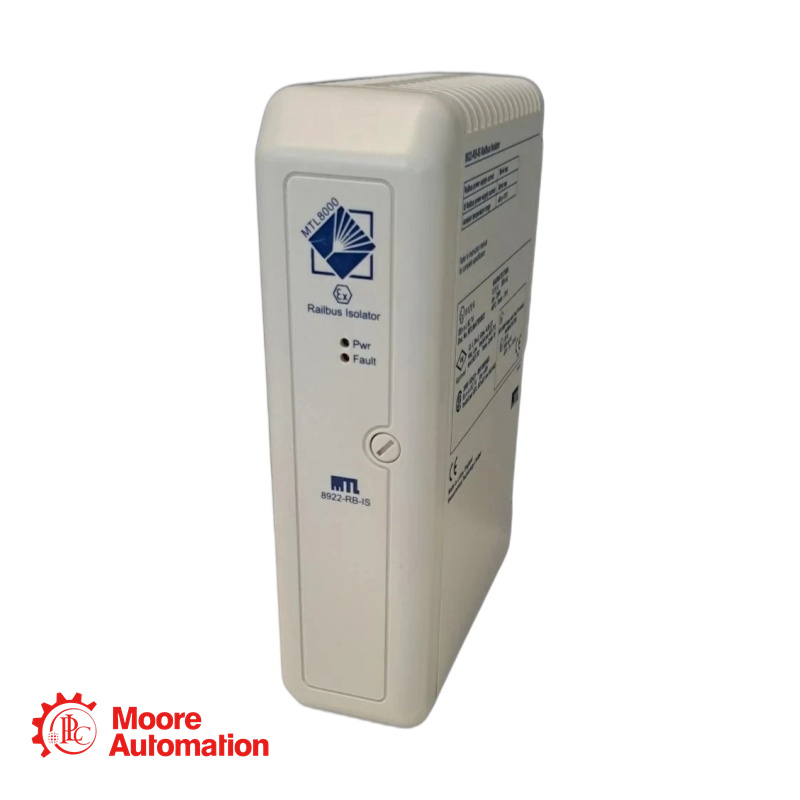

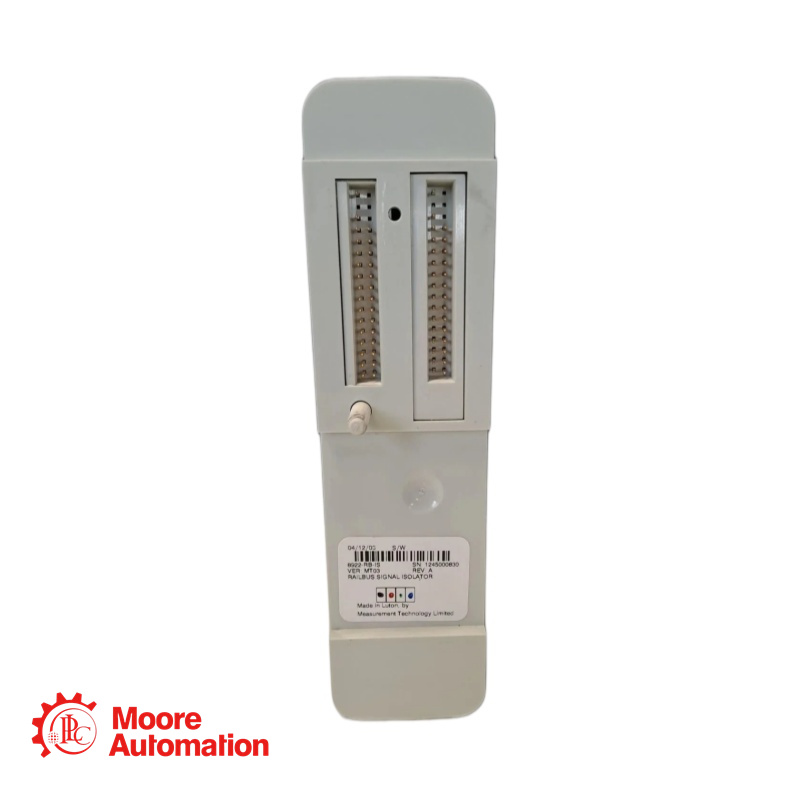

Aislador de bus ferroviario MTL 8922-RB-IS

Obtenga el precio aquí:

Gerente de ventas: Frida

Teléfono/Whatsapp: +86 15359408275

Correo electrónico: sales5@mooreplc.com

Información básica

Fabricante: MTL Instruments (Eaton)
Familia de productos: Infraestructura de E/S de la serie MTL8000
Función: Barrera de aislamiento galvánico para Railsus (bus de placa base MTL8000)
Aplicación principal: Aislamiento de los módulos de cableado de campo del sistema de información (SI) de los segmentos de la red de control que no pertenecen al SI.

Descripción del Producto

El 8922-RB-IS es un componente de infraestructura pasiva diseñado para segmentar el bus de la placa base de la serie MTL8000. Proporciona aislamiento galvánico entre el Railbus de "Área Segura" (conectado al controlador/pasarela) y el Railbus "Intrínsecamente Seguro" (que alimenta los módulos de E/S IS como el 8220-DI-IS).

Especificaciones técnicas

Campos de aplicación

Industria química y petroquímica: Monitorización a granel de válvulas manuales, presostatos e interruptores de nivel en parques de tanques de almacenamiento.
Sistemas de control de turbinas: Interfaz para los contactos de alarma del sensor de vibración (sondas de proximidad) con el detector de flujo de luz (LFD) para garantizar la integridad del bucle.
Paneles de detección de incendios y gases: Supervisión de pulsadores manuales y detectores de humo/calor ubicados en zonas de procesamiento peligrosas.
Ferrocarriles y transporte: Información sobre el estado de los equipos de señalización en la vía donde la seguridad intrínseca es obligatoria.

Preguntas frecuentes - 8922-RB-IS

P: ¿El modelo 8922-RB-IS requiere una fuente de alimentación externa de 24 V?
R: No. El módulo se alimenta a través del bus. Consume una pequeña corriente de reposo (50 mA / 60 mA) directamente del backplane Railsus de 12 V a ambos lados de la barrera. No se necesita cableado de campo independiente para la alimentación.

P: ¿Cuál es la diferencia entre "Lado 2/2" y "Lado 2/1"?
A:
Lado 2/2: Se conecta al segmento del controlador/host del bus. Este lado no es intrínsecamente seguro y normalmente tiene una clasificación Um (250 V) más alta.
Lado 2/1: Se conecta al segmento del módulo de E/S de campo. Este lado está protegido y proporciona energía a los módulos IS, como el 8220-DI-IS.

P: ¿Puedo usar más de un 8922-RB-IS en un solo nodo?
R: Sí. Se pueden usar varios aisladores para crear ramas protegidas independientes. Sin embargo, el aislador no funciona como repetidor para extender la distancia, sino como barrera. El número máximo de módulos en el lado IS está limitado por la corriente disponible de 60 mA en el lado 2/1 del aislador.
