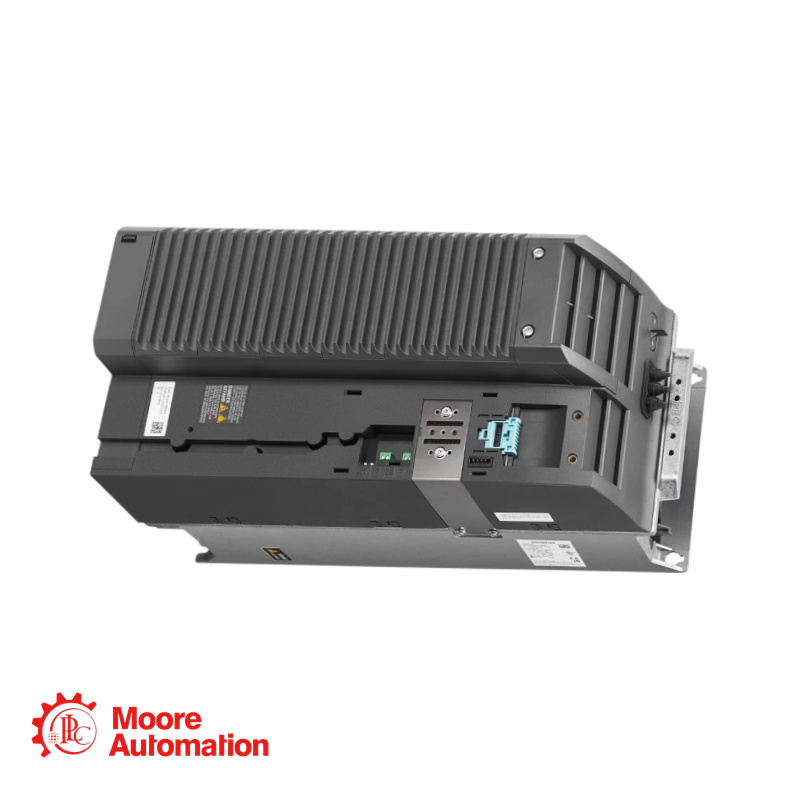

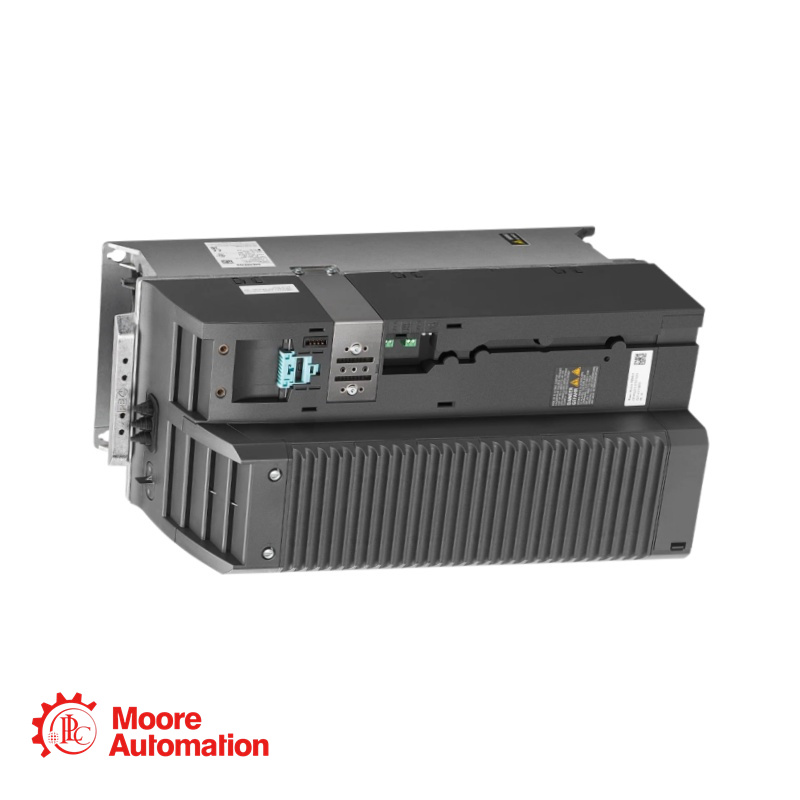

Módulo de potencia Siemens 6SL3210-1PE27-5AL0

Contacta a continuación para obtener el mejor precio.
Contacto-- Frida
Correo electrónico--sales5@mooreplc.com
Móvil (WhatsApp)-- +86 15359408275

Descripción de 6SL3210-1PE27-5AL0

El Siemens 6SL3210-1PE21-1AL0 es un módulo de potencia de la familia de variadores SINAMICS. Es un dispositivo de entrada de CA trifásica diseñado para controlar motores con una potencia de salida nominal de hasta 4,00 kW. El módulo cuenta con un sistema de refrigeración por aire interno integrado y cumple con múltiples estándares internacionales, incluidos UL, cUL y CE. Es adecuado para aplicaciones de variadores estándar con control vectorial o V/f y ofrece capacidades de sobrecarga distintas para los modos de operación de sobrecarga baja (LO) y sobrecarga alta (HO). El Siemens 6SL3210-1PE27-5AL0 es un miembro de alta potencia de la familia de módulos de variadores SINAMICS. Funciona con una entrada de CA trifásica y proporciona una potencia de salida nominal de hasta 37,00 kW para el control de motores estándar. Diseñado para aplicaciones industriales, cuenta con capacidades de sobrecarga duales para los modos de operación de sobrecarga baja (LO) y sobrecarga alta (HO). El módulo incluye un filtro integrado de clase A y terminales de tipo tornillo para conexiones robustas, cumpliendo con las principales normas internacionales como UL, cUL y CE.

Parámetro

Entrada (lado de la línea)
Número de fases: 3 CA
Tensión de línea: 380 ... 480 V ± 10 %
Frecuencia de línea: 47 ... 63 Hz
Corriente nominal (LO): 70,00 A
Corriente nominal (HO): 62,00 A

Salida (extremo del motor)
Número de fases: 3 CA
Tensión nominal: 400 V IEC / 480 V NEC
Potencia nominal (LO): 37,00 kW / 50,00 hp
Potencia nominal (HO): 30,00 kW / 40,00 CV
Corriente nominal (LO): 75,00 A
Corriente nominal (HO): 60,00 A
Corriente de salida máxima: 120,00 A
Frecuencia de pulso: 4 kHz
Frecuencia de salida (control vectorial): 0 ... 200 Hz
Frecuencia de salida (control V/f): 0 ... 550 Hz

Preguntas frecuentes

¿Cuál es la finalidad de la conexión de enlace de CC y por qué está limitada la longitud del cable?
A: La conexión del enlace de CC permite la conexión directa de un módulo de frenado externo o una resistencia de frenado. Cuando un motor desacelera rápidamente, regenera energía que se devuelve al variador, elevando la tensión del enlace de CC. La resistencia externa disipa este exceso de energía en forma de calor. El límite de longitud del cable de 10 m es fundamental para minimizar la inductancia parásita, que podría provocar sobretensiones y dañar potencialmente los componentes internos del variador o la resistencia conectada.

¿Por qué este módulo de mayor potencia tiene longitudes de cable de motor permitidas significativamente mayores que los módulos del tamaño de bastidor FSB?
A: Los módulos de mayor tamaño y potencia suelen incorporar etapas de salida más robustas y filtrado interno diseñado para mitigar los efectos de la capacitancia del cable y las ondas de voltaje reflejadas. El tamaño del bastidor FSD permite el uso de cables apantallados de 200 m y sin apantallar de 300 m, en comparación con los límites mucho más cortos de los módulos FSB más pequeños. Esto permite instalar el variador a mayor distancia del motor en instalaciones de mayor tamaño.

Este módulo tiene un factor de desplazamiento mucho mayor (cos φ = 0,99) y una eficiencia superior a la de los modelos más pequeños. ¿Por qué?
A: Los variadores de alta potencia operan inherentemente con un mejor factor de potencia fundamental a su carga nominal. El factor de desplazamiento (cos φ) está determinado principalmente por el rectificador del lado de la línea, y su contribución al factor de potencia total (λ) se vuelve más dominante y se acerca a la unidad a niveles de potencia más altos. La eficiencia también es mayor (0,98 frente a 0,97) porque la proporción de pérdidas fijas (como la electrónica de control y la potencia del ventilador) en relación con el rendimiento total es menor en un variador de alta potencia.
