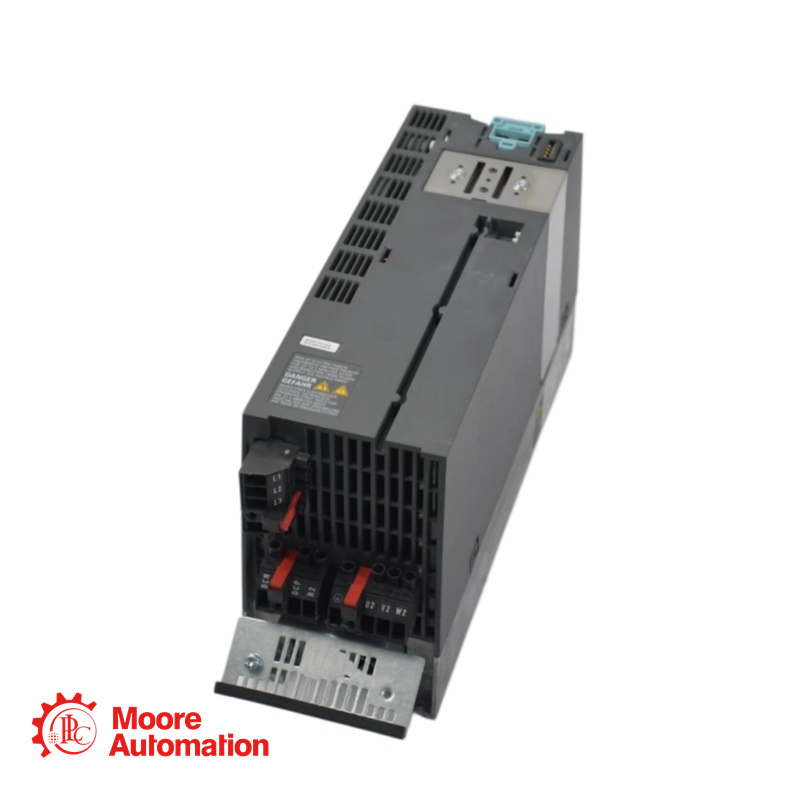

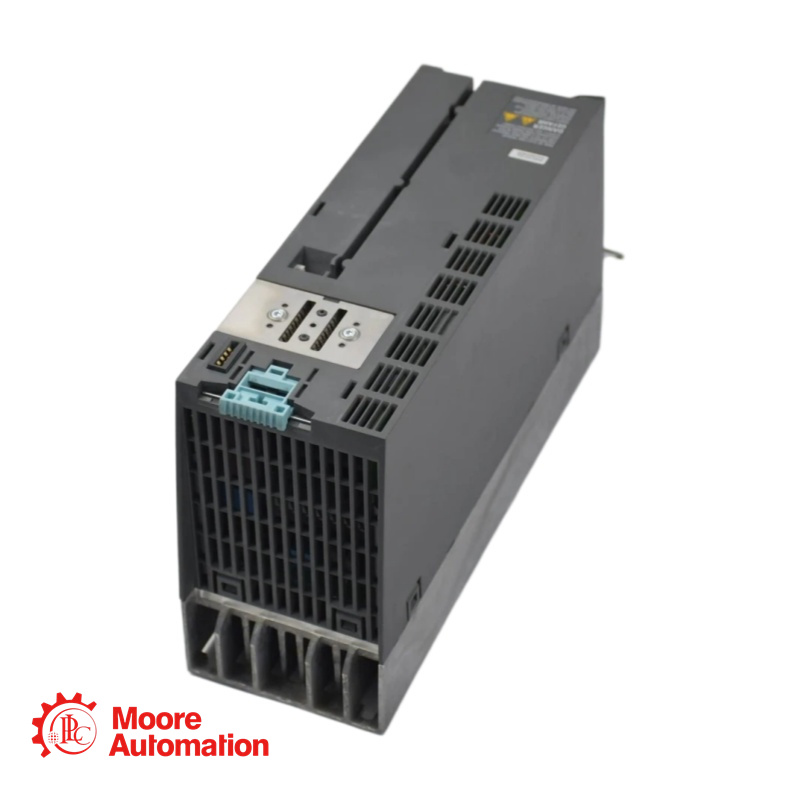

Módulo de potencia Siemens 6SL3210-1PE21-8AL0

Contacta a continuación para obtener el mejor precio.
Contacto-- Frida
Correo electrónico--sales5@mooreplc.com
Móvil (WhatsApp)-- +86 15359408275

Descripción de 6SL3210-1PE21-8AL0

El Siemens 6SL3210-1PE21-1AL0 es un módulo de potencia de la familia de variadores SINAMICS. Se trata de un dispositivo de entrada de CA trifásica diseñado para controlar motores con una potencia nominal de hasta 4,00 kW. El módulo incorpora un sistema de refrigeración por aire interno integrado y cumple con múltiples normas internacionales, como UL, cUL y CE. Es adecuado para aplicaciones de variadores estándar con control vectorial o V/f y ofrece capacidades de sobrecarga diferenciadas para los modos de funcionamiento de baja sobrecarga (LO) y alta sobrecarga (HO).Módulo de potencia SINAMICS PM240-2 con filtro CL. A integrado y chopper de frenado integrado. Alimentación: 3AC 380-480V +10/-10%, 47-63HZ. Potencia de salida con sobrecarga alta: 5,5 kW para 200% 3S, 150% 57S, 100% 240S. Temperatura ambiente: -10 a +50 °C. Potencia de salida con sobrecarga baja: 7,5 kW para 150% 3S, 110% 57S, 100% 240S. Temperatura ambiente: -10 a +40 °C. Dimensiones: 291 x 100 x 165 mm (alto x ancho x profundidad). Protección FSB IP20. Sin unidad de control ni panel. Aprobado para firmware CU, versión V4.6.

Parámetro

Entrada (lado de la línea)
Número de fases: 3 CA
Tensión de línea: 380 ... 480 V ± 10 %
Frecuencia de línea: 47 ... 63 Hz
Corriente nominal (LO): 22,20 A
Corriente nominal (HO): 19,80 A

Salida (extremo del motor)
Número de fases: 3 CA
Tensión nominal: 400 V IEC / 480 V NEC
Potencia nominal (LO): 7,50 kW / 10,00 hp
Potencia nominal (HO): 5,50 kW / 7,50 CV
Corriente nominal (LO): 18,00 A
Corriente nominal (HO): 13,20 A
Corriente de salida máxima: 27,00 A
Frecuencia de pulso: 4 kHz
Frecuencia de salida (control vectorial): 0 ... 200 Hz
Frecuencia de salida (control V/f): 0 ... 550 Hz

Preguntas frecuentes

¿Cuándo debo elegir el modo de sobrecarga alta (HO) en lugar del modo de sobrecarga baja (LO)?
A: Elija Sobrecarga Alta (HO) si su aplicación requiere un par de arranque elevado o maneja cargas transitorias pesadas, ya que proporciona una sobrecarga del 150 % para 57 s y del 200 % para 3 s. Elija Sobrecarga Baja (LO) para aplicaciones con una carga constante que solo ocasionalmente supera ligeramente la capacidad continua, ya que ofrece una corriente de salida continua más alta (18,00 A frente a 13,20 A) para el mismo hardware.

¿Qué significa el requisito de "0,009 m³/s de aire de refrigeración"?
A: Este es el flujo de aire mínimo necesario para enfriar correctamente el disipador de calor interno de la unidad. Al instalar el módulo en una carcasa, el sistema de ventilación o refrigeración debe estar diseñado para proporcionar al menos este flujo de aire a través de la unidad para evitar que se sobrecaliente y reduzca su rendimiento o se desconecte debido a una falla térmica.

¿Puedo usar un cable de motor de más de 100 m?
A: La hoja de datos especifica una longitud máxima de cable sin blindaje de 100 m (50 m para cables blindados). El uso de cables más largos puede provocar picos de tensión en los terminales del motor debido a la capacitancia y las reflexiones del cable, lo que puede dañar el aislamiento del motor y los componentes de salida del variador. Si se requiere una longitud mayor, se recomienda encarecidamente instalar un reactor de motor o un filtro dv/dt de salida entre el variador y el cable.
