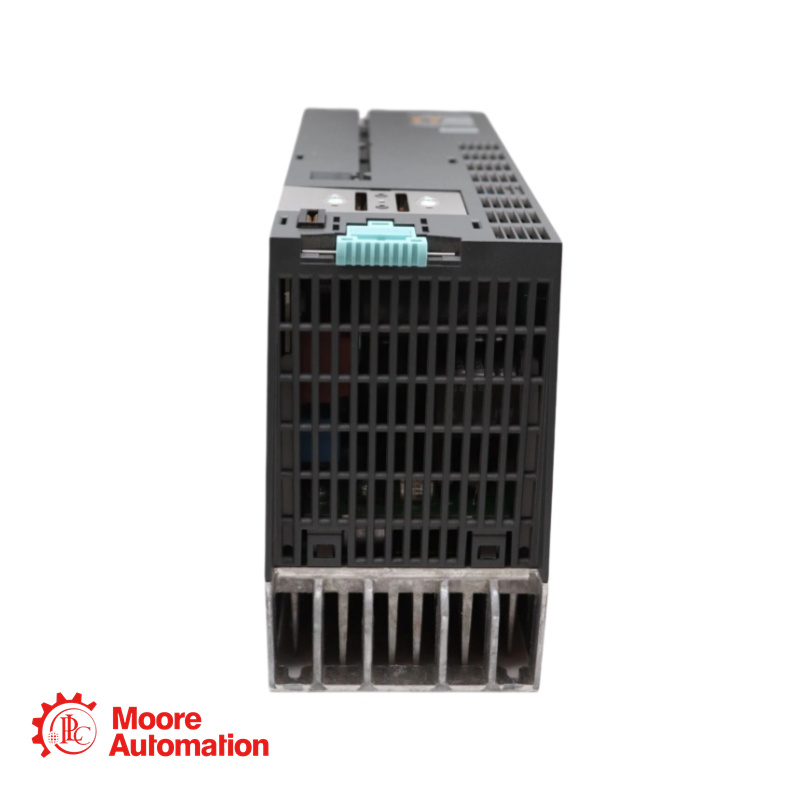

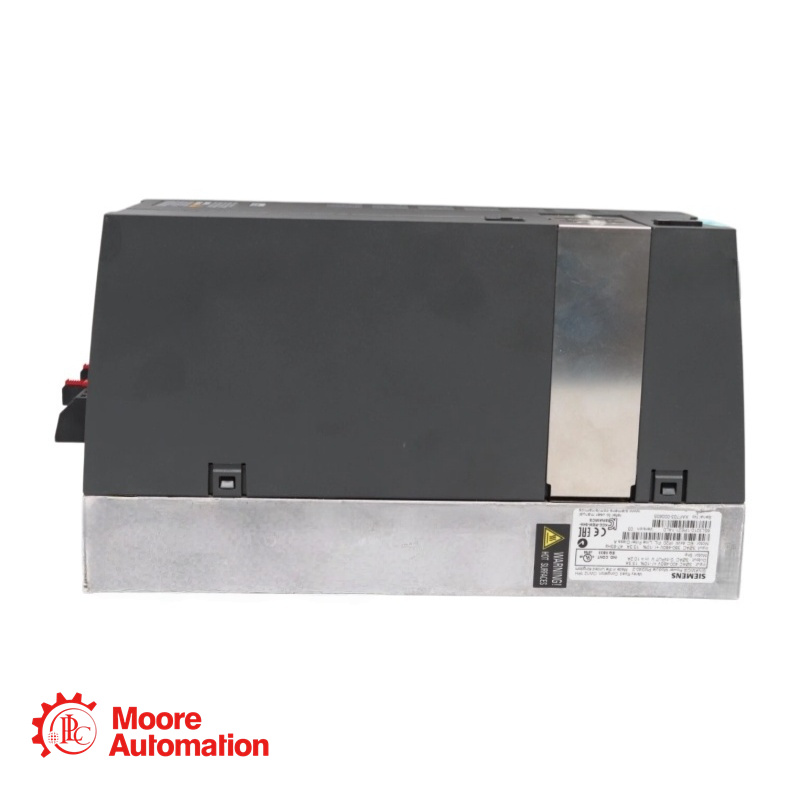

Módulo de potencia Siemens 6SL3210-1PE21-1AL0

Contacta a continuación para obtener el mejor precio.
Contacto-- Frida
Correo electrónico--sales5@mooreplc.com
Móvil (WhatsApp)-- +86 15359408275

Descripción de6SL3210-1PE21-1AL0

El Siemens 6SL3210-1PE21-1AL0 es un módulo de potencia de la familia de variadores SINAMICS. Se trata de un dispositivo de entrada de CA trifásica diseñado para controlar motores con una potencia nominal de hasta 4,00 kW. El módulo incorpora un sistema de refrigeración por aire interno integrado y cumple con múltiples normas internacionales, como UL, cUL y CE. Es adecuado para aplicaciones de variadores estándar con control vectorial o V/f y ofrece capacidades de sobrecarga diferenciadas para los modos de funcionamiento de baja sobrecarga (LO) y alta sobrecarga (HO).

Parámetro

Entrada (lado de la línea)
Número de fases: 3 CA
Tensión de línea: 380 ... 480 V ± 10 %
Frecuencia de línea: 47 ... 63 Hz
Corriente nominal (LO): 13,30 A
Corriente nominal (HO): 11,60 A

Salida (extremo del motor)
Número de fases: 3 CA
Tensión nominal: 400 V IEC / 480 V NEC
Potencia nominal (LO): 4,00 kW / 5,00 hp
Potencia nominal (HO): 3,00 kW / 4,00 CV
Corriente nominal (LO): 10,20 A
Corriente nominal (HO): 7,70 A
Corriente de salida máxima: 15,40 A
Frecuencia de pulso: 4 kHz
Frecuencia de salida (control vectorial): 0 ... 200 Hz
Frecuencia de salida (control V/f): 0 ... 550 Hz

Preguntas frecuentes

¿Cuál es la diferencia entre el funcionamiento con sobrecarga baja y con sobrecarga alta?
A: El módulo ofrece dos perfiles operativos para diferentes condiciones de carga. El perfil de Sobrecarga Baja (LO) es para aplicaciones que requieren una carga base continua elevada con un pequeño margen de sobrecarga (110 % para 57 s). El perfil de Sobrecarga Alta (HO) es para aplicaciones que requieren una mayor capacidad de sobrecarga transitoria (150 % para 57 s, 200 % para 3 s), como secuencias de arranque exigentes. Tenga en cuenta que la corriente y la potencia de salida nominales son menores en el modo HO para acomodar la mayor reserva de sobrecarga.

¿Cuáles son los límites de reducción de potencia por temperatura para el funcionamiento por encima de la altitud especificada?
A: La potencia nominal estándar se aplica a altitudes de instalación de hasta 1000 m sobre el nivel del mar. Para instalaciones por encima de esta altitud, es necesario reducir la potencia nominal debido a la menor densidad del aire y la capacidad de refrigeración. Si bien esta hoja de datos específica no incluye la curva de reducción de potencia, la práctica habitual para este tipo de variadores es reducir la corriente de salida nominal aproximadamente un 1 % por cada 100 m por encima de los 1000 m, hasta una altitud máxima permitida.

¿Qué representa el valor de pérdida de potencia de 0,11 kW?
A: La pérdida de potencia de 0,11 kW corresponde al calor disipado por el módulo de accionamiento en sus condiciones de funcionamiento nominales. Esta es la energía térmica que debe eliminar el sistema de refrigeración interno. Este valor es fundamental para el diseño del armario de control, a fin de garantizar una ventilación y refrigeración adecuadas, evitando que la temperatura ambiente dentro del armario supere los límites especificados para el variador.
