Procesador de comunicaciones 6GK7342-5DA02-0XE0 - Siemens

¡Contáctanos aquí!

Ventas Gerente Frida ★★★★★

Descripción

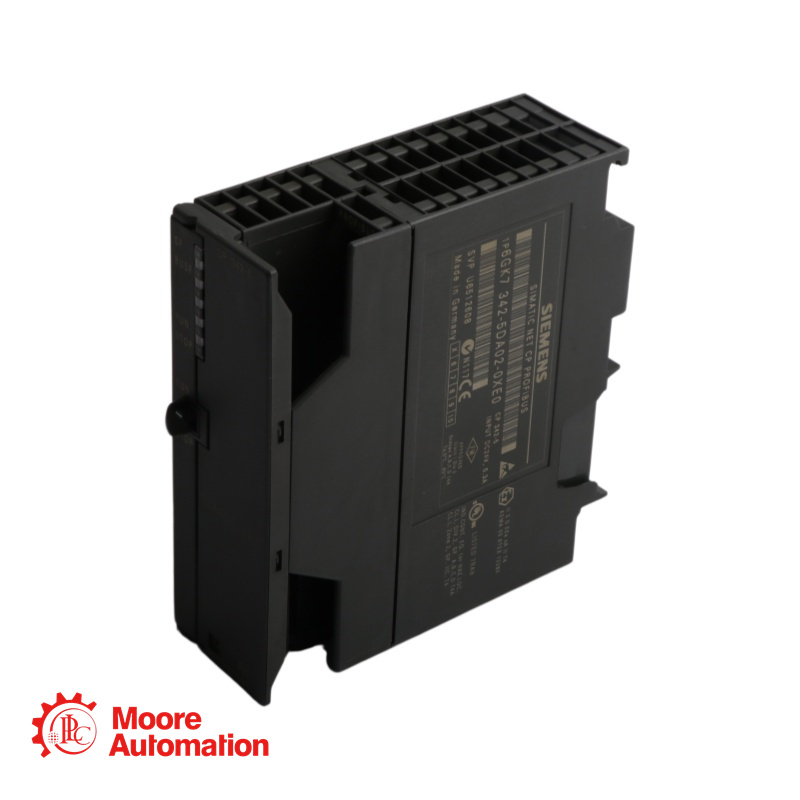

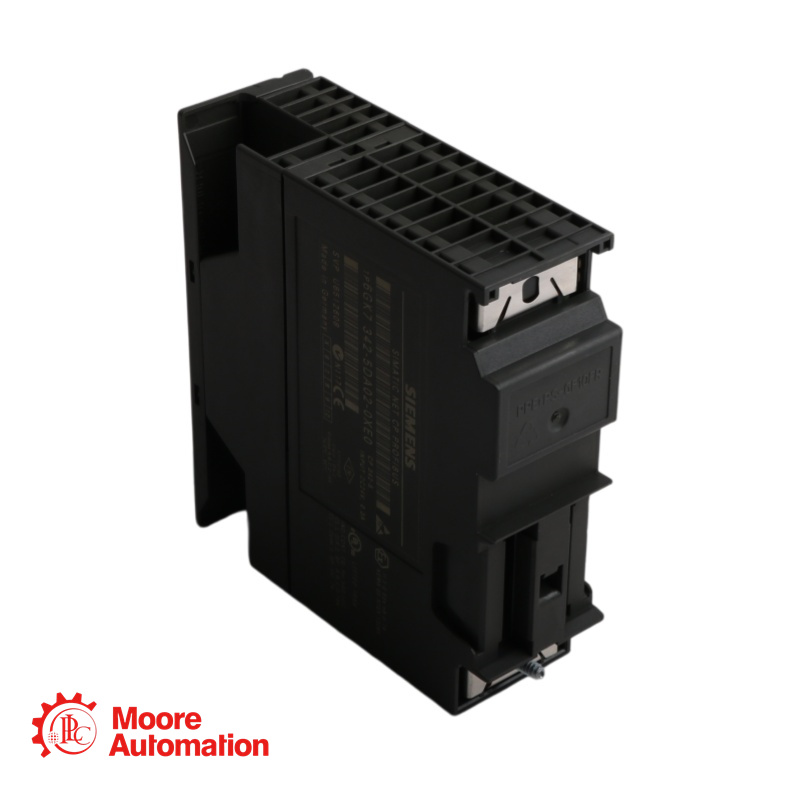

• El 6GK7342-5DA02-0XE0 es un procesador de comunicaciones CP 342-5 de Siemens SIMATIC NET, diseñado para conectar SIMATIC S7-300 a redes PROFIBUS. A continuación se detallan las especificaciones técnicas.

Especificación

●Tipo de producto: Procesador de comunicaciones (CP)
●Designación del producto: CP 342-5
●Compatible con: SIMATIC S7-300
●Velocidad de transferencia: de 9,6 kbit/s a 12 Mbit/s
●Número de interfaces (PROFIBUS): 1
●Tipo de conexión eléctrica: Conector Sub-D de 9 pines (RS485)
●Interfaces Ethernet industriales:0
●Conexión de alimentación: Bloque de terminales de 4 polos (24 V externos)
●Voltaje del bus del plano posterior: 5 V
●Tensión de alimentación externa: 24 V CC (-15 % / +20 %)
●Consumo de corriente (placa base de 5 V): 0,15 A (típico)
●Consumo de corriente (24 V externo): 0,25 A (típico)
●Pérdida de potencia: 5 W

Solicitud

El 6GK7342-5DA02-0XE0 Se utiliza ampliamente en:

PROFIBUS DP Master: Control centralizado de sistemas de E/S distribuidas (serie ET 200, etc.), variadores (SINAMICS, SIMODRIVE) y otros dispositivos de campo.

PROFIBUS DP Slave: Estación inteligente S7-300 que actúa como esclava en una red PROFIBUS de nivel superior.

Comunicación PG/OP: Conexión de dispositivos de programación para diagnóstico, monitorización y puesta en marcha en línea; conexión de paneles de operador (HMI).

Comunicación S7: Intercambio de datos entre varios controladores S7-300/400 a través de PROFIBUS

Sustitución/Integración de S5: Migración de SIMATIC S5 a S7 manteniendo la compatibilidad de comunicación.

Preguntas frecuentes sobre 6GK7342-5DA02-0XE0

• P1: ¿El CP 342-5 es compatible con DPV1?

A:No. Esta versión (6GK7342-5DA02-0XE0) solo admite DPV0. Para la compatibilidad con DPV1, considere la versión CP 342-5 DPV1 o procesadores de comunicación más recientes.

• P2: ¿Cuál es el número máximo de módulos CP 342-5 por CPU S7-300?

A: Se puede instalar un máximo de 4 módulos CP 342-5 por CPU (dependiendo del modelo de CPU y la configuración del rack).

• P3: ¿Se puede utilizar el CP 342-5 en TIA Portal?

A: Sí, pero la configuración está diseñada principalmente para STEP 7 Classic (V5.1 SP2 o superior). TIA Portal puede tener limitaciones. Para proyectos nuevos, Siemens recomienda usar CP más recientes, como CP 342-5 DPV1 o CP 343-1 para Ethernet.

• P4: ¿Qué cable se necesita para la conexión PROFIBUS?

A: Utilice un cable PROFIBUS estándar (p. ej., 6XV1830-0EH10) con un conector Sub-D de 9 pines (p. ej., 6ES7972-0BB12-0XA0). El conector debe tener una resistencia de terminación integrada para los nodos finales.
