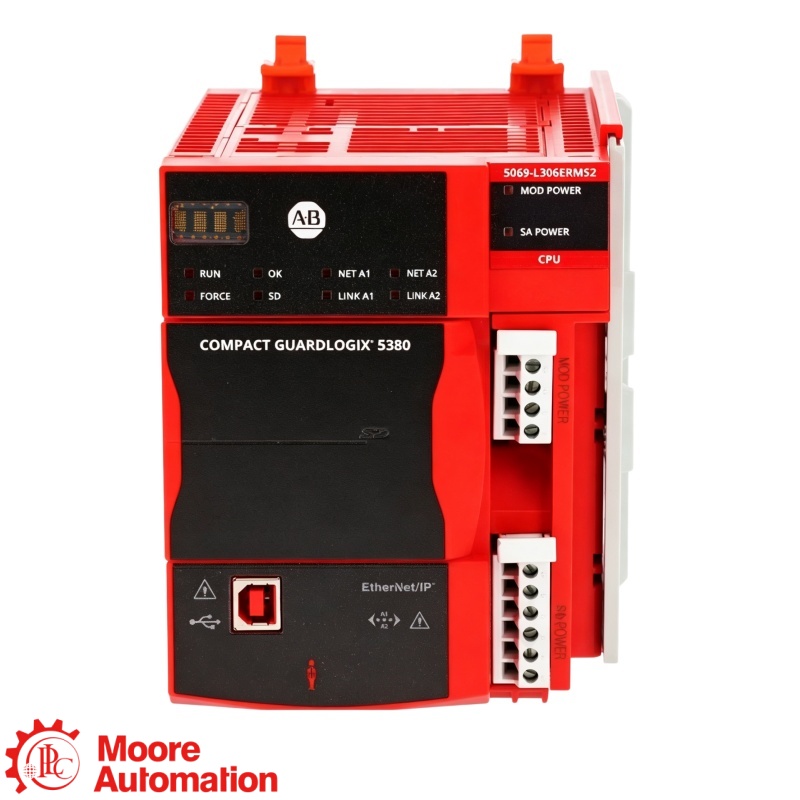

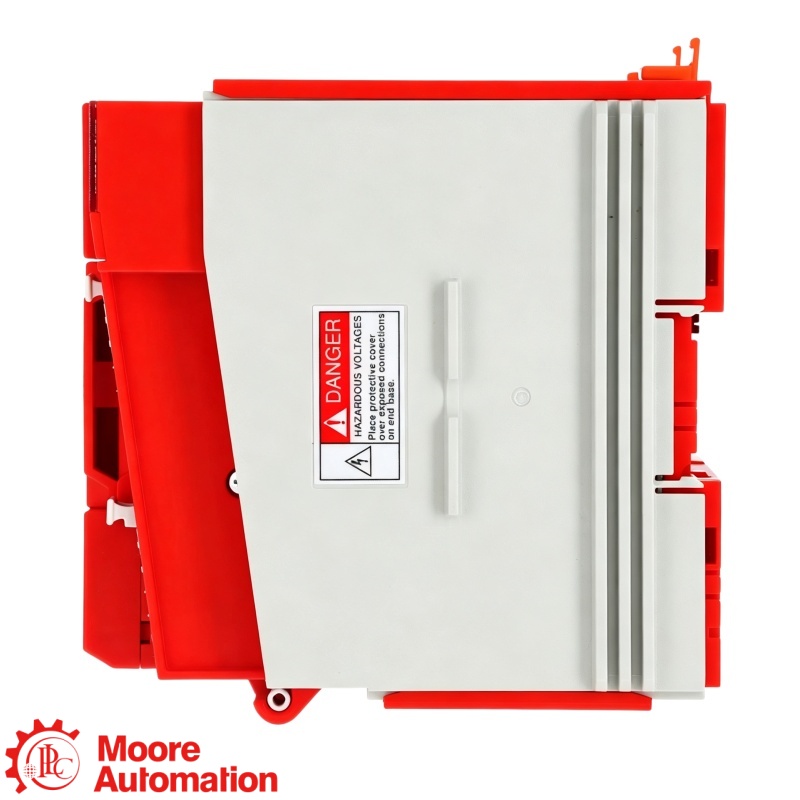

Controlador de movimiento GL 5380 SIL2 5069-L306ERMS2

5069-L306ERMS2 Es un controlador GL 5380 que combina control de máquina estándar, lógica de seguridad SIL 2 / PLd y CIP Motion integrado. Su configuración está limitada a 0,6 MB de memoria estándar, 0,3 MB de memoria de seguridad, 8 módulos de E/S locales, 2 ejes y 16 dispositivos EtherNet/IP.

No. 5069-L306ERMS2 Proporciona una función de controlador de seguridad con capacidad SIL 2 / PLd, pero el cumplimiento depende del sistema de seguridad validado completo, incluidos los sensores, las E/S, los actuadores, el cableado, la lógica, los diagnósticos y los cálculos de la aplicación.

El producto ejecuta el control estándar de Logix y una aplicación de seguridad protegida en áreas de memoria configuradas por separado: 0,6 MB para el control estándar y 0,3 MB para la seguridad. Ambas partes del proyecto deben caber, y la firma de seguridad y el estado de bloqueo deben gestionarse correctamente.

No. Esta configuración de catálogo admite hasta 2 ejes de movimiento integrados. Para ejes adicionales, se requiere un modelo GL de mayor capacidad, sujeto a la compatibilidad de los variadores, las funciones de seguridad, el firmware y el diseño de la red.

El controlador no elimina la necesidad de configurar la terminación de alimentación. Confirme la compatibilidad con la fuente de alimentación 5069 RTB, MOD de 18…32 V CC (pedida por separado), la compatibilidad con las E/S de seguridad y el tipo correcto de conductor/terminal.

Conservar y verificar los proyectos de seguridad y estándares correctos, la firma de seguridad, la revisión del firmware, la compatibilidad con Studio 5000, el mapa de E/S, las identidades de los dispositivos, la configuración de 2 ejes, el límite de 16 dispositivos y los registros de puesta en marcha de seguridad validados de la máquina.
