Módulo IGBT Fuji 2MBI600VXA-120E-51

Contacta a continuación para obtener el mejor precio.
Contacto-- Frida
Correo electrónico--sales5@mooreplc.com
Móvil (WhatsApp)-- +86 15359408275

Descripción del 2MBI600VXA-120E-51

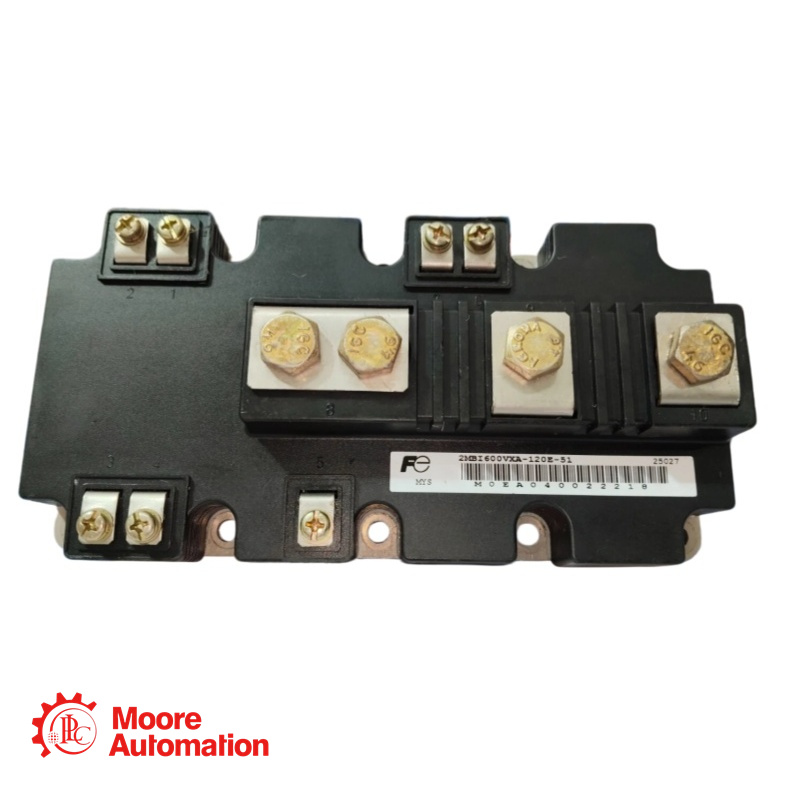

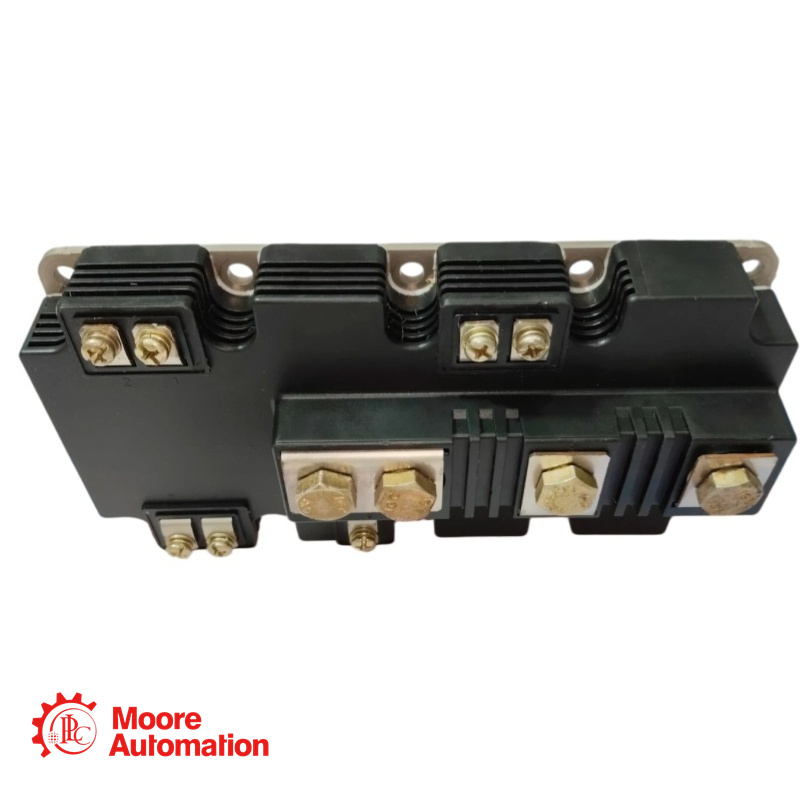

El 2MBI600VXA-120E-51 es un módulo IGBT de conmutación de alta velocidad de la serie V de Fuji Electric. Ofrece una capacidad de 1200 V / 600 A en un encapsulado 2 en 1, integrando tanto el IGBT como el diodo de rueda libre (FWD) para una sola rama del inversor. El módulo está diseñado con una estructura de baja inductancia para minimizar las pérdidas de conmutación y los picos de tensión, lo que lo hace idóneo para sistemas de conversión de energía de alta eficiencia.

Inversores para accionamiento de motores
Amplificadores de servocontrol de CA y CC
Fuentes de alimentación ininterrumpida
Máquinas industriales, como las máquinas de soldar.

Parámetro

Valores máximos absolutos (Tc=25°C a menos que se especifique lo contrario)
Tensión colector-emisor (Vces): 1200 V
Tensión puerta-emisor (Vges): ±20 V
Corriente de colector, pulso (pulso Ic): 1200 A durante 1 ms
Disipación de potencia del colector (Pc): 3350 W por dispositivo

Preguntas frecuentes

¿Cuáles son los pares de apriete recomendados para los tornillos al instalar este módulo?
A: Para garantizar un contacto térmico y eléctrico adecuado sin dañar el módulo, Fuji Electric recomienda los siguientes pares de apriete:
Tornillos de montaje (M5): 3,0 ~ 6,0 N·m
Tornillos de los terminales principales (M8): 8,0 ~ 10,0 N·m
Tornillos de los terminales de detección (M4): 1,8 ~ 2,1 N·m

¿Por qué hay terminales de detección en el módulo?
A: Los terminales de detección (C1, C2E1 y E2) permiten medir con precisión la tensión de encendido del colector-emisor y las características de conmutación. Gracias a estos terminales de detección con conexión Kelvin, la medición no se ve afectada por la caída de tensión en los terminales principales de alta corriente, lo que proporciona una lectura exacta de la tensión del chip IGBT.
