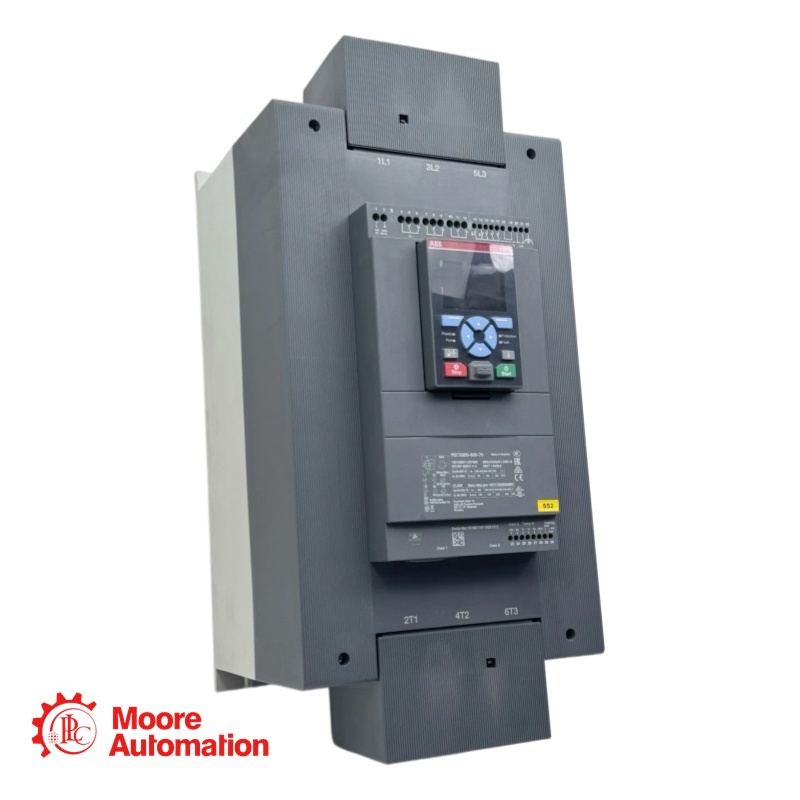

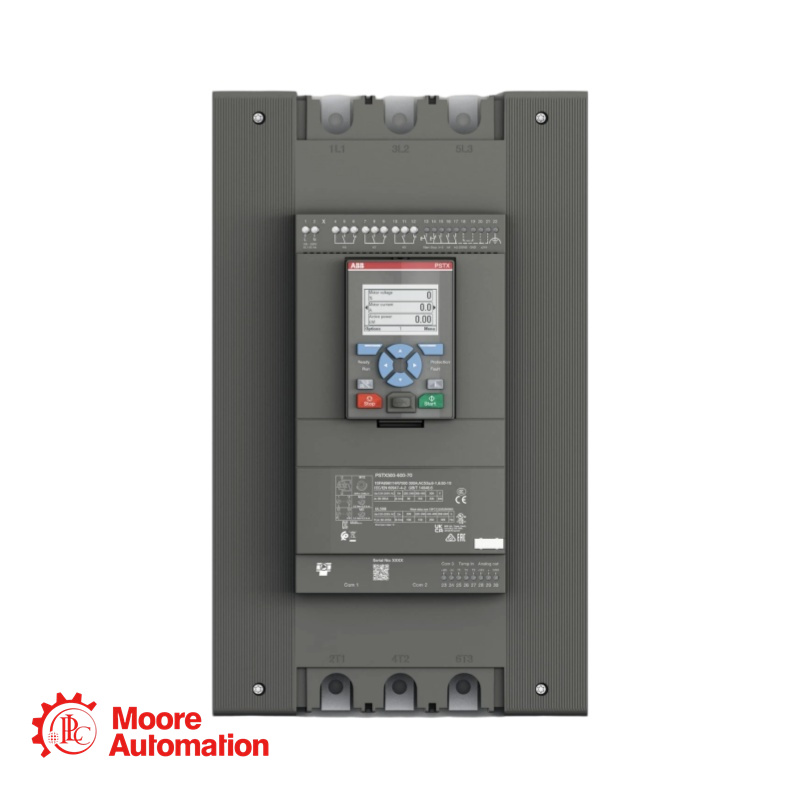

1SFA898114R7000 PSTX300-600-70 Arrancador suave

El arrancador suave PSTX300-600-70 tiene una corriente operativa máxima nominal de 300 A con un rango de tensión operativa de 208...600 V CA. La tensión de control nominal está entre 100...250 V CA a 50/60 Hz. El PSTX cuenta con un arranque y parada suaves de control trifásico mediante una rampa de tensión o par. Tiene un bypass incorporado para una fácil instalación y ahorro de energía. Las salidas de relé en estado normalmente abierto (NO) proporcionan una señal de RUN, TOR y Evento. El PSTX tiene funciones como límite de corriente, arranque rápido, salida analógica, EOL, calentamiento del motor y limpieza de la bomba. El PSTX también incluye de serie funciones como avance lento, frenado, freno de parada, diagnóstico, arranque secuencial y modo de emergencia/bomba contra incendios. Para interactuar con el PSTX, tiene una pantalla gráfica completa desmontable con clasificación IP66 y 4x para exteriores. Hay cuatro formas de comunicarse con el PSTX. Se puede hacer mediante entradas cableadas de arranque/parada/restablecimiento de falla y mediante tres entradas digitales programables. Otra opción popular es la comunicación Fieldbus integrada Modbus RTU, que incluye módulos ANYBUS opcionales con los principales protocolos, como Profinet, Profibus, Modbus TCP, Ethernet IP, entre otros. Otra forma de comunicarse con PSTX es mediante un adaptador externo y un conector Fieldbus. PSTX es la solución integral para cualquier aplicación de arranque de motores. Es apto para motores trifásicos de tamaño mediano a grande con corrientes nominales de 30 a 1250 A en conexión en línea o de 52 a 2160 A en conexión delta interna. Las aplicaciones típicas incluyen bombas, ventiladores, compresores y transportadores.

Especificaciones de 1SFA898114R7000 PSTX300-600-70

Tensión nominal de funcionamiento: 208 ... 600 V CA
Tensión nominal de alimentación de control (Us): 100 ... 250 V CA
Tensión nominal del circuito de control (Uc): 24 V CC
Frecuencia nominal: (f)50/60 Hz
Frecuencia del circuito principal: 50/60 Hz
Potencia nominal operativa - Conexión en línea (Pe): (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Corriente nominal de funcionamiento - Conexión en línea (Ie): 300 A
Potencia nominal operativa - Conexión en delta interna: (230 V) 160 kW
(400 V) 257 kW
(500 V) 355 kW
Corriente nominal de funcionamiento - Conexión Delta interna: 515 A
Porcentaje del factor de servicio: 100 %
Protección contra sobrecarga: Protección electrónica contra sobrecarga integrada
Sobrecarga electrónica integrada: Sí
Capacidad de arranque a la corriente nominal máxima, es decir: 4 × Ie durante 10 s
Tiempo de rampa: 1 ... 120 s

Preguntas frecuentes sobre 1SFA898114R7000 PSTX300-600-70

P: ¿Puedo usar el PSTX300 con un sistema de 600 V?
R: Sí. La tensión nominal de funcionamiento es de 208 a 600 V CA. Sin embargo, las potencias nominales solo se indican hasta 500 V. Para un funcionamiento a 600 V, debe reducir la potencia nominal o consultar el manual completo para ver las tablas de potencia de 600 V.
P: ¿Necesito un relé de sobrecarga externo?
R: No. El PSTX300 cuenta con protección electrónica contra sobrecargas integrada. Esto elimina la necesidad de un relé de sobrecarga térmica independiente.
P: ¿Cuál es el grado de protección?
A: Los terminales principales tienen una clasificación IP00 (abiertos, sin protección de carcasa).
Por motivos de seguridad, el dispositivo debe instalarse dentro de una carcasa (con un grado de protección IP20 como mínimo).

Notas técnicas

En el modo en línea, la corriente del arrancador suave es el factor limitante (300 A máx.).
En el modo Delta interno, el arrancador suave conduce solo el 58 % de la corriente de línea, lo que permite una mayor potencia del motor con el mismo dispositivo.
El motor debe tener accesibles sus 6 terminales (U1, V1, W1, U2, V2, W2).
El motor debe configurarse para funcionamiento en delta (no en estrella).
El arrancador suave se conecta entre los terminales del motor, no entre la red eléctrica y el motor.
