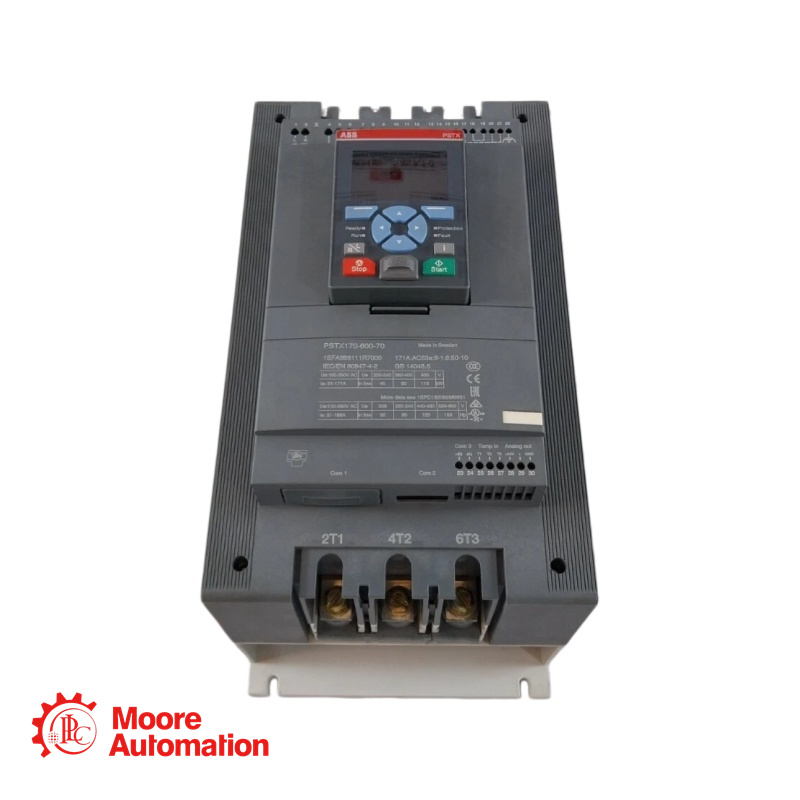

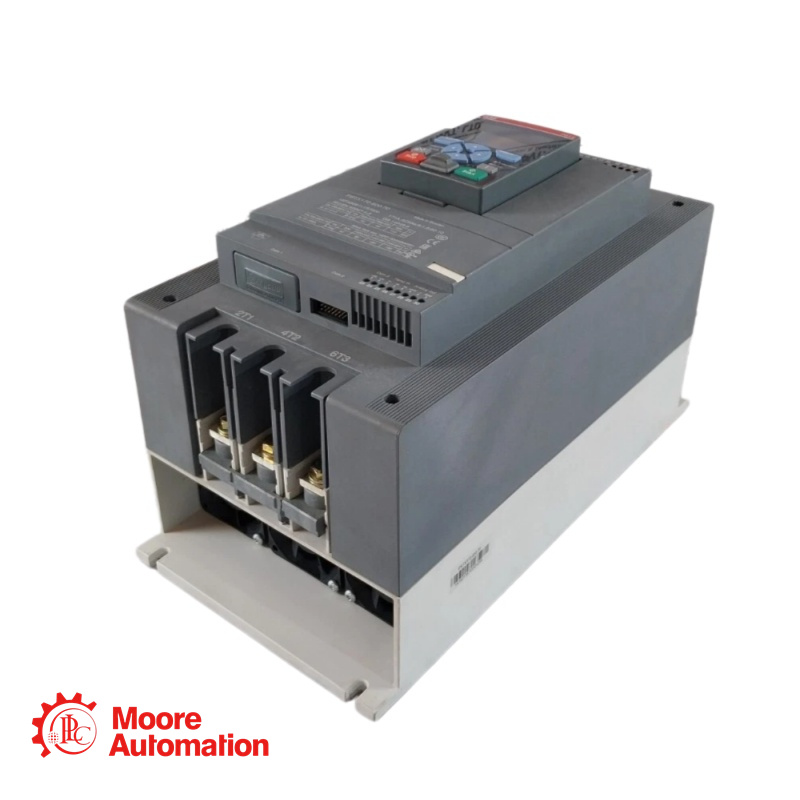

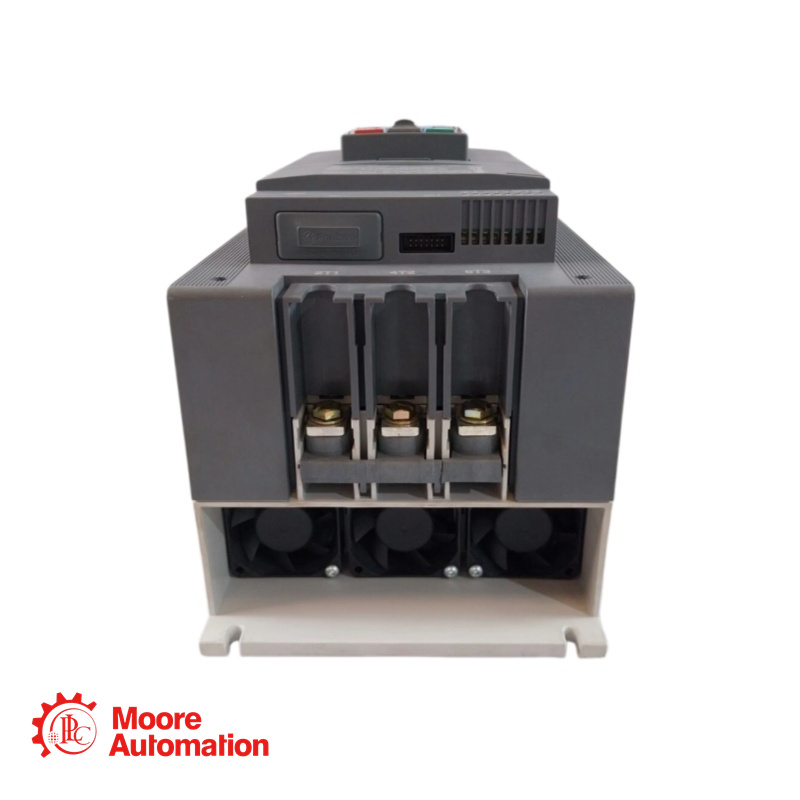

1SFA898111R7000 PSTX170-600-70 Arrancador suave

El arrancador suave PSTX170-600-70 tiene una corriente operativa máxima nominal de 170 A con un rango de tensión operativa de 208...600 V CA. La tensión de control nominal está entre 100...250 V CA a 50/60 Hz. El PSTX cuenta con un arranque y parada suaves de control trifásico mediante una rampa de tensión o par. Tiene un bypass incorporado para una fácil instalación y ahorro de energía. Las salidas de relé en estado normalmente abierto (NO) proporcionan una señal de RUN, TOR y Evento. El PSTX tiene funciones como límite de corriente, arranque rápido, salida analógica, EOL, calentamiento del motor y limpieza de la bomba. El PSTX también incluye de serie funciones como avance lento, frenado, freno de parada, diagnóstico, arranque secuencial y modo de emergencia/bomba contra incendios. Para interactuar con el PSTX, tiene una pantalla gráfica completa desmontable con clasificación IP66 y 4x para exteriores. Hay cuatro formas de comunicarse con el PSTX. Se puede hacer mediante entradas cableadas de arranque/parada/restablecimiento de falla y mediante tres entradas digitales programables. Otra opción popular es la comunicación Fieldbus integrada Modbus RTU, que incluye módulos ANYBUS opcionales con los principales protocolos, como Profinet, Profibus, Modbus TCP, Ethernet IP, entre otros. Otra forma de comunicarse con PSTX es mediante un adaptador externo y un conector Fieldbus. PSTX es la solución integral para cualquier aplicación de arranque de motores. Es apto para motores trifásicos de tamaño mediano a grande con corrientes nominales de 30 a 1250 A en conexión en línea o de 52 a 2160 A en conexión delta interna. Las aplicaciones típicas incluyen bombas, ventiladores, compresores y transportadores.

Especificaciones de 1SFA898111R7000 PSTX170-600-70

Tensión nominal de funcionamiento: 208 ... 600 V CA
Tensión nominal de alimentación de control (Us): 100 ... 250 V CA
Tensión nominal del circuito de control (Uc): 24 V CC
Frecuencia nominal (f): 50/60 Hz
Frecuencia del circuito principal: 50/60 Hz
Potencia nominal operativa - Conexión en línea (Pe): (230 V) 45 kW
(400 V) 90 kW
(500 V) 110 kW
Corriente nominal de funcionamiento - Conexión en línea (Ie): 170 A
Potencia nominal operativa - Conexión en delta interna: (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Corriente nominal de funcionamiento - Conexión Delta interna: 300 A
Protección contra sobrecarga: Protección electrónica contra sobrecarga integrada
Sobrecarga electrónica integrada: Sí
Tiempo de rampa: 1 ... 120 s
Voltaje inicial durante el arranque: 10 ... 99 %

Preguntas frecuentes sobre 1SFA898111R7000 PSTX170-600-70

P: ¿Puedo usar el mismo dispositivo para sistemas de 230 V y 600 V?
R: Sí. La tensión nominal de funcionamiento es de 208 a 600 V CA. El dispositivo se adapta automáticamente a la tensión de alimentación dentro de este rango, pero debe recalcular la potencia nominal en consecuencia (menor tensión = menor potencia máxima).
P: ¿Necesito un relé de sobrecarga externo?
R: No. El dispositivo cuenta con protección electrónica contra sobrecargas integrada. Esta función elimina la necesidad de un relé de sobrecarga térmica independiente en el armario del arrancador del motor.
P: ¿Qué voltajes de control se requieren?
A: Alimentación de control (EE. UU.): 100 … 250 V CA: esta alimenta los componentes electrónicos internos.
Circuito de control (Uc): 24 V CC — esto se utiliza normalmente para señales de arranque/parada remotas.

Notas técnicas

La potencia varía en función del voltaje (45 kW a 230 V → 90 kW a 400 V). No exceda los 170 A, independientemente del voltaje.
La potencia es mayor (160 kW a 400 V) porque el arrancador suave solo recibe el 58 % de la corriente de línea. Sin embargo, el motor debe tener accesibles los 6 terminales.
Con una tensión interna de 230 V en configuración delta, la potencia máxima es de 90 kW (corriente limitada a 300 A). Con una tensión interna de 500 V en configuración delta, la potencia máxima es de 200 kW.
