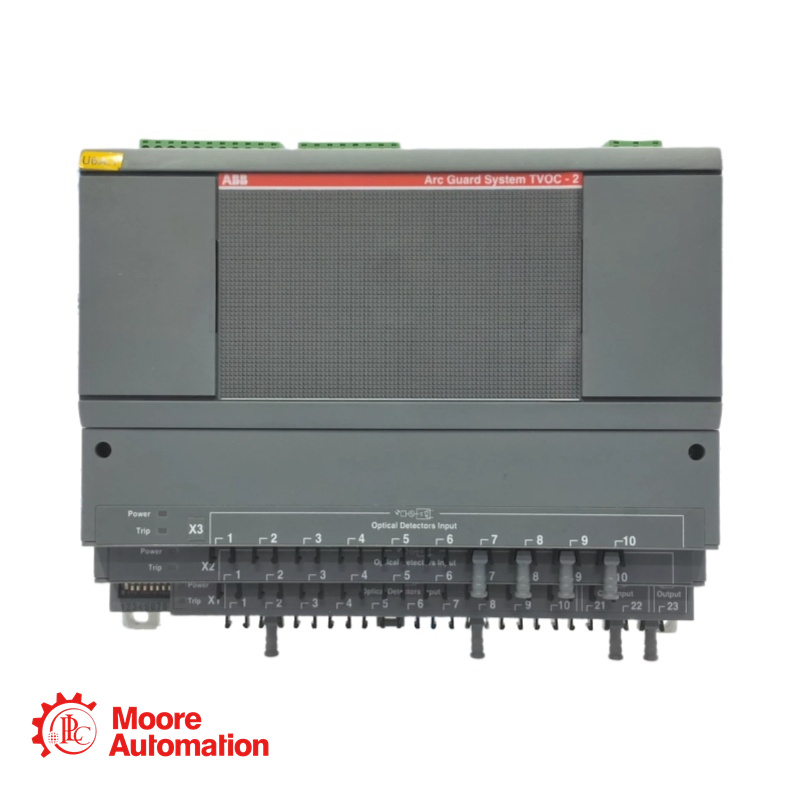

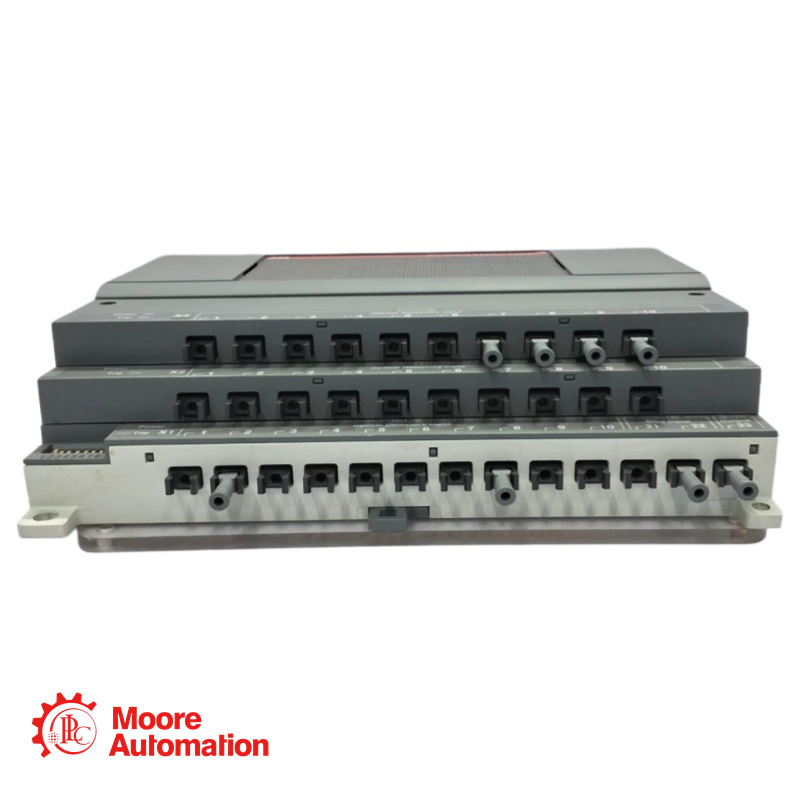

1SFA664001R1001 Monitor de arco TVOC-2-240 ABB

🔹Resumen rápido

Descripción breve

El sistema de protección contra arcos eléctricos TVOC-2 es un relé de protección que mitiga las fallas por arco y ayuda a proteger a las personas y los equipos. El monitor de arco es la unidad principal del sistema, que detecta la luz de un arco y, a través de los contactos IGBT rápidos, envía una señal eléctrica en 1 ms a un interruptor cercano que interrumpe la alimentación y extingue el arco. El monitor de arco tiene 10 entradas de detector y puede disparar hasta tres interruptores con selectividad de zona si es necesario. Hasta 2 unidades de extensión pueden aumentar el número de detectores de luz a 30, e incluye una interfaz hombre-máquina (HMI) que se puede colocar en el exterior de la puerta. Los detectores se venden en una amplia gama de longitudes para adaptarse a un diseño de cuadro eléctrico completo. Tensión de alimentación: 100...250 V CC o 100...240 V CA 50/60 Hz. Los accesorios incluyen unidad de detección de corriente, cables ópticos, bridas para cables, etc.

Reflejos

Tiempo de reacción ultrarrápido: Activa los contactos de estado sólido del IGBT en aproximadamente < 1 ms desde la detección de luz, anulando los retardos de protección estándar para minimizar la energía del arco.
Certificado de seguridad funcional: Nivel de integridad de seguridad basado en hardware SIL-2 según IEC 61508 e IEC 62061, correspondiente al nivel de rendimiento d (EN ISO 13849-1).
Arquitectura expandible: Admite hasta 30 detectores ópticos mediante módulos de extensión adicionales (TVOC-2-E1 o TVOC-2-E3) para una cobertura completa del cubículo.
Interfaz hombre-máquina (HMI) integradaEquipado con una pantalla LCD gráfica y un teclado para una fácil configuración, registro de viajes (con fecha y hora) y registros de errores de autodiagnóstico. La interfaz hombre-máquina (HMI) se puede montar en la puerta del panel (protección frontal IP54).
Comunicación Modbus RTU: La variante del módulo COM (TVOC-2-240-C) proporciona actualizaciones de estado en tiempo real y conectividad remota a través del protocolo Modbus RTU.
Selectividad de zonaLos interruptores DIP configurables permiten que la unidad dispare disyuntores específicos (hasta 3 salidas IGBT) en función del sensor específico que detecta el arco eléctrico.

🔹Datos técnicos clave

Tensión nominal de funcionamiento (Us): 100-240 V CA (50/60 Hz) / 100-250 V CC
Tolerancia de voltaje: CA: -20% / +10%; CC: -25% / +30%
Consumo de energía: 5 W
Salidas de disparo: 3 x IGBT de estado sólido (NA), 250 V CA/CC, 30 A / 0,2 s
Relés de señalización: 2 x CO (K2, K3), 5 A, 250 V CA/CC
Relé de alarma IRF: 1 x CO (K1) Autosupervisión, 5 A
Entradas del detector (unidad base): 10 entradas ópticas (ampliable a 30)
Longitud máxima del cable del detector: 30 m (estándar) / 60 m (con TVOC-2-E3)
Temperatura de funcionamiento: -25 °C a +70 °C (continuo)

🔹Áreas de aplicación

Sistemas de distribución de energía: Protección de aparamenta eléctrica, paneles de distribución y compartimentos de barras colectoras.
Automatización industrial: Protección de centros de control de motores (MCC) y fuentes de alimentación de líneas de producción.
Centros de datos: Garantizar la continuidad del servicio mitigando los riesgos de arco eléctrico en las rutas críticas de suministro eléctrico.
Energía renovable e infraestructura: Sistemas de captación de energía eólica/solar, estaciones de bombeo y embarcaciones marítimas.
Industrias pesadas: Minería, procesamiento de metales y plantas químicas con entornos eléctricos adversos.
