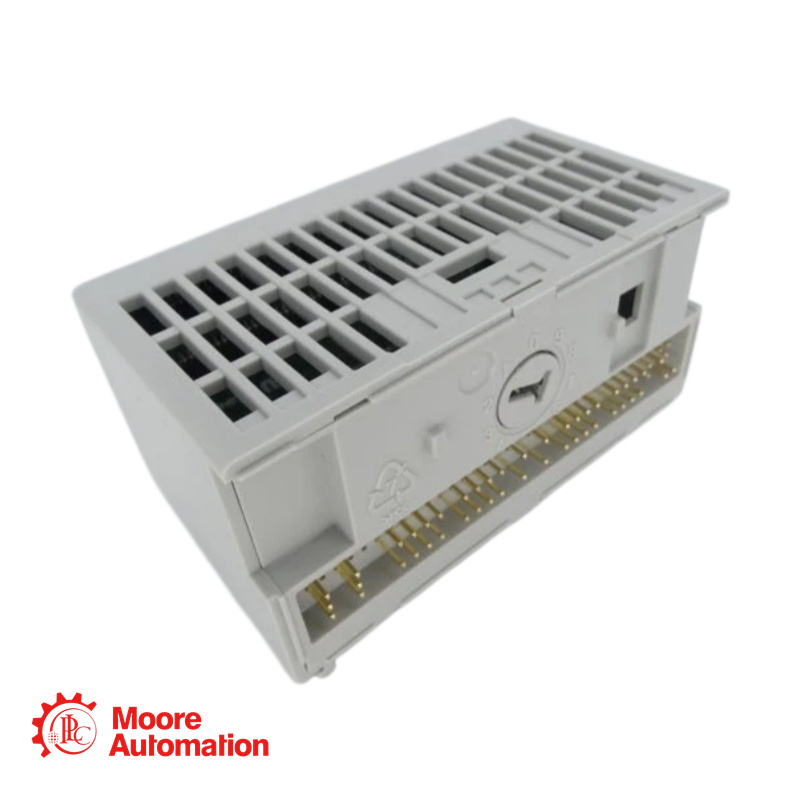

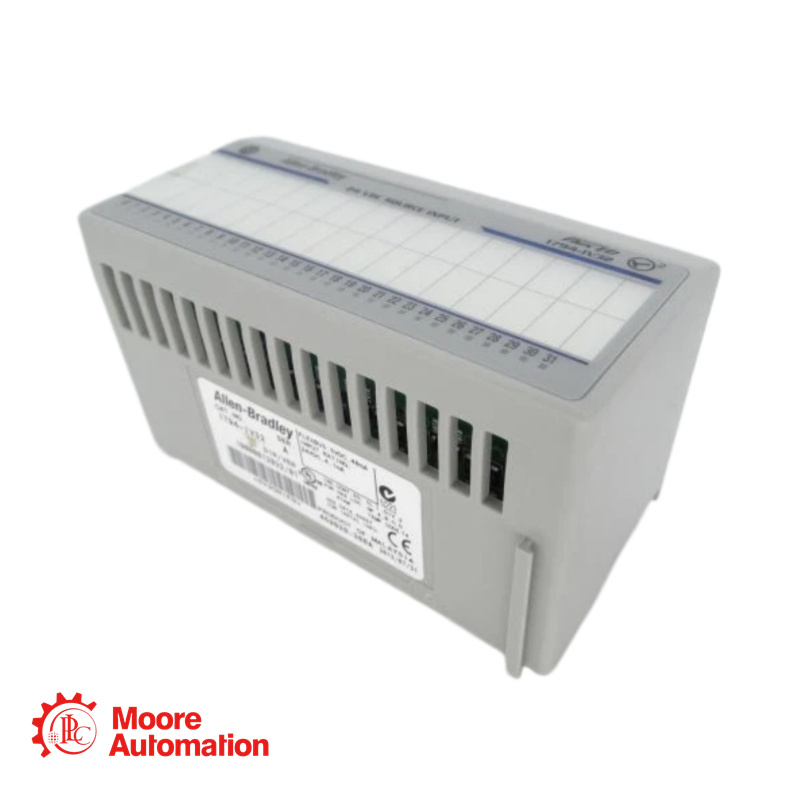

Módulo de entrada discreta PLC 1794-IV32

1794-IV32 Módulo de entrada discreta

El módulo 1794-IV32 es un módulo de entrada discreto que forma parte de la plataforma Flex I/O. Este módulo cuenta con treinta y dos (32) canales de entrada de suministro de corriente que aceptan una tensión nominal de entrada de 24 V CC. Este módulo tiene un consumo de corriente FlexBus de 40 mA a 5 V CC y es compatible con las bases de terminales 1794-TB32, 1794-TB32S, 1794-TB62DS y 1794-TB62EXD4X15.

1794-IV32 Presupuesto

Tipo de módulo: Módulo de entrada discreta de 24 V CC
Número de canales: treinta y dos (32)
Indicadores de estado: 32 indicadores de estado amarillos
Número de entradas: Treinta y dos (32)
Configuración del cableado: Fuentes
Nivel máximo de contaminación: Grado de contaminación 2
Tensión de entrada nominal: 24 V CC
Nivel máximo de sobretensión: Categoría de sobretensión II
Tensión de entrada nominal: 24 V CC
Tensión mínima en estado activo: 19,2 V CC
Base de montaje: 1794 Base de montaje
Rango de voltaje de entrada: 19,2-31,2 V CC
Tensión máxima en estado activo: 31,2 V CC
Altitud: 6562 pies
Corriente en estado activo, mín.: 2,0 mA

1794-IV32 Preguntas frecuentes

P: ¿Cuál es la tensión y la corriente mínimas en estado de conducción, y por qué es importante?
A: El modelo 1794-IV32 requiere un mínimo de 19,2 VCC a 2,0 mA para detectar de forma fiable el estado de encendido. Cualquier señal de campo inferior a 19,2 VCC o con capacidad de corriente insuficiente no se registrará.

P: ¿Se puede utilizar este módulo en lugares peligrosos?
A: El módulo debe instalarse en una carcasa adecuada para la clasificación de área peligrosa. Para instalaciones en áreas peligrosas, la base de terminales 1794-TB62EXD4X15 está diseñada específicamente para este tipo de entornos.

P: ¿Cuál es el consumo de corriente de FlexBus y por qué aparece listado en 40 mA?
A: El consumo de corriente de FlexBus se refiere a la corriente eléctrica que el módulo consume de la fuente de alimentación lógica de 5 VCC del backplane FLEX I/O para alimentar sus componentes electrónicos internos. Con 40 mA, el 1794-IV32 es un módulo eficiente, lo que garantiza que quede suficiente margen de potencia en el backplane para módulos adicionales en el mismo conjunto FLEX I/O.
