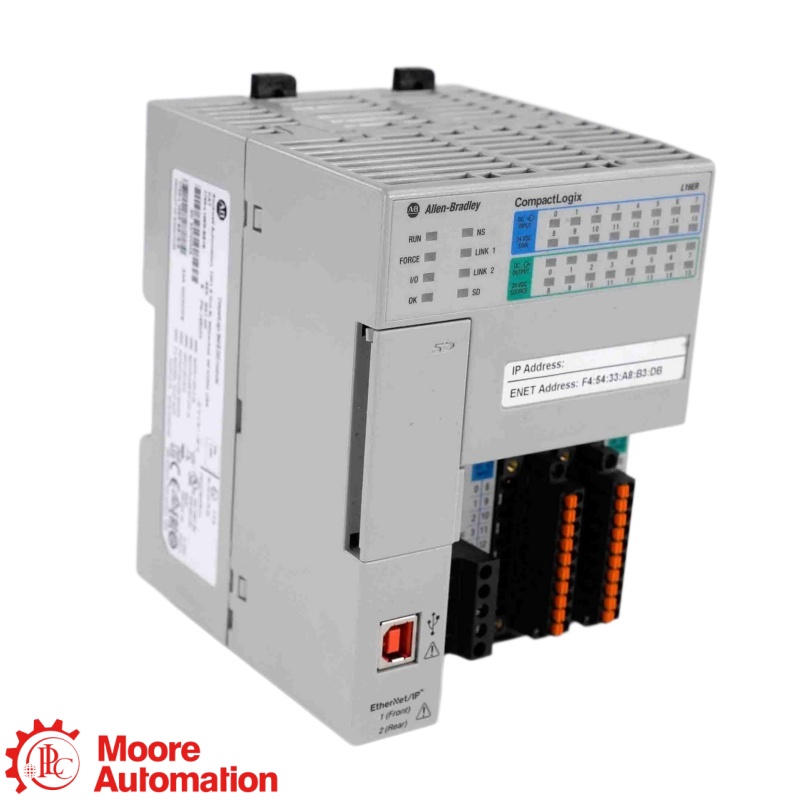

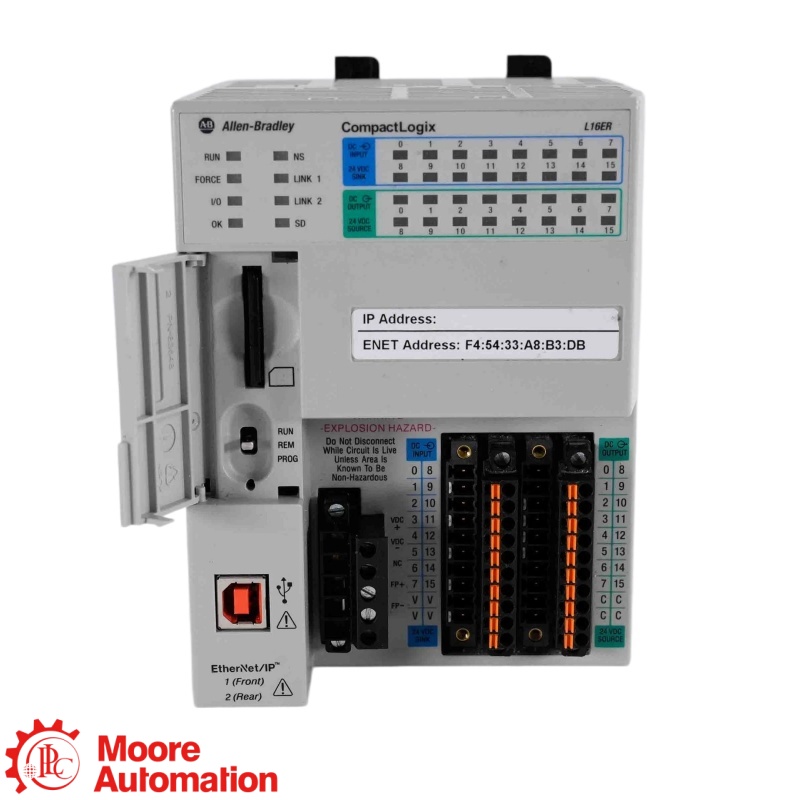

Controlador CL 5370 L1 1769-L16ER-BB1B

1769-L16ER-BB1B Es un controlador CL 5370 L1 que ejecuta programas de control de máquinas Logix, gestiona 16 entradas y 16 salidas de CC integradas y se comunica mediante EtherNet/IP. Su configuración ofrece 384 KB de memoria de usuario, dos puertos Ethernet compatibles con DLR y admite hasta seis módulos de expansión POINT I/O. Requiere una fuente de alimentación de 24 V CC adecuada, hardware POINT I/O 1734 compatible y una versión de Studio 5000 compatible con el firmware instalado.

1769-L16ER-BB1B Utiliza dos puertos RJ45 EtherNet/IP como un conmutador integrado para cableado lineal o en anillo a nivel de dispositivo (DLR). Los puertos transmiten el mismo tráfico de red del controlador, en lugar de crear dos interfaces de controlador aisladas. El diseño de la red debe mantenerse dentro del límite de cuatro nodos EtherNet/IP configurados por el controlador y debe seguir las reglas de topología lineal o DLR seleccionadas.

1769-L16ER-BB1B Proporciona 16 entradas digitales de 24 V CC integradas y 16 salidas digitales de 24 V CC integradas para señales directas de la máquina. Estos canales forman parte de la configuración base del controlador y funcionan junto con la expansión de E/S POINT opcional. Antes de realizar el cableado o la sustitución, confirme la tensión de campo, las conexiones comunes, la lógica de entrada y los requisitos de carga de salida.

1769-L16ER-BB1B Amplía las E/S de la máquina local mediante el bus POINT con hasta seis módulos de E/S POINT 1734 compatibles y admite hasta cuatro nodos EtherNet/IP en el proyecto Logix Designer. Esta capacidad es un límite específico del catálogo, por lo que un proyecto que requiera más módulos locales o nodos de red debe usar una configuración de controlador con mayor capacidad admitida.

1769-L16ER-BB1B Es un controlador estándar CL 5370 L1 y no incluye ejes de movimiento CIP integrados. Su configuración está pensada para lógica, E/S digitales integradas, expansión de E/S POINT y comunicación EtherNet/IP. Las aplicaciones que requieran movimiento integrado deben consultarse con un número de catálogo compatible con movimiento, como el 1769-L18ERM-BB1B, y con la combinación de variador/firmware necesaria.

1769-L16ER-BB1B Proporciona 384 KB de memoria de usuario para el proyecto Logix y utiliza una tarjeta Secure Digital industrial para copias de seguridad, transferencias y operaciones de firmware. La configuración estándar incluye una tarjeta 1784-SD1 de 1 GB y admite la opción 1784-SD2 de 2 GB. El tamaño del proyecto, el firmware del controlador y la imagen de la tarjeta SD deben coincidir con los del controlador de destino antes de la restauración.

1769-L16ER-BB1B El fabricante lo cataloga como activo y sigue siendo un controlador CL 5370 L1 con 384 KB de memoria. El reemplazo debe coincidir con la serie de hardware, la revisión del firmware, la compatibilidad con Studio 5000 Logix Designer y el proyecto guardado. No asuma que otro número de catálogo 1769-L1 es un sustituto directo, ya que la memoria, los nodos, el movimiento y los límites de expansión difieren.

1769-L16ER-BB1B Debe verificarse que la entidad controladora sea la correcta antes de utilizarla para restaurar el control, las E/S integradas y la comunicación EtherNet/IP. Confirme la alimentación de entrada de CC de 10 a 28,8 V, la carga de alimentación de campo, el cableado de 16 entradas de sumidero y 16 salidas de fuente, el número de módulos de E/S POINT, el número de nodos EtherNet/IP, la topología de red, el método de montaje, los requisitos del paragolpes trasero, la serie del controlador, el firmware y la memoria del proyecto. Cualquier discrepancia puede impedir el arranque o producir un comportamiento de E/S inseguro.
