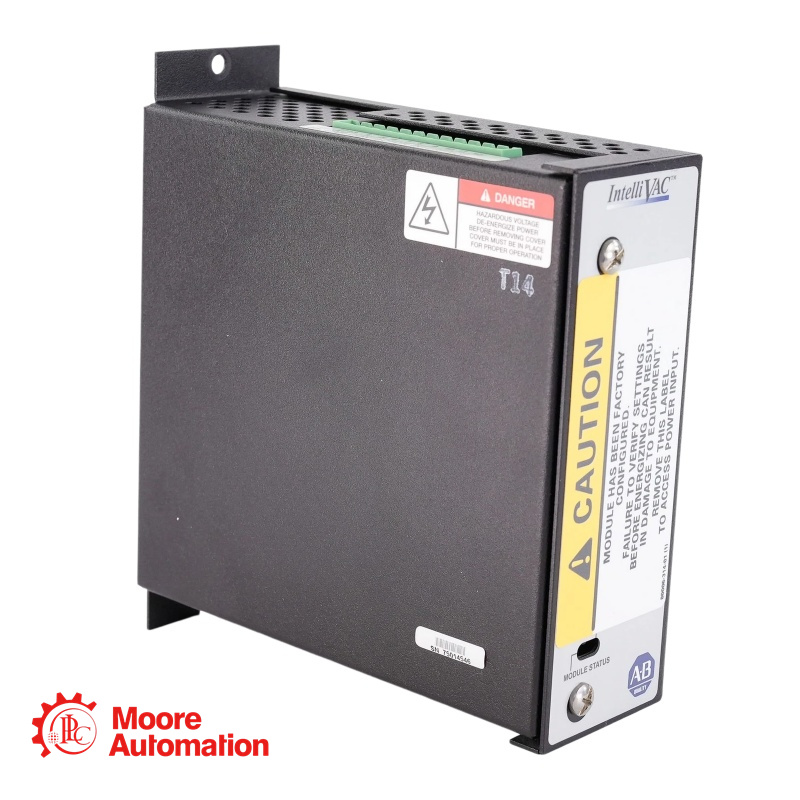

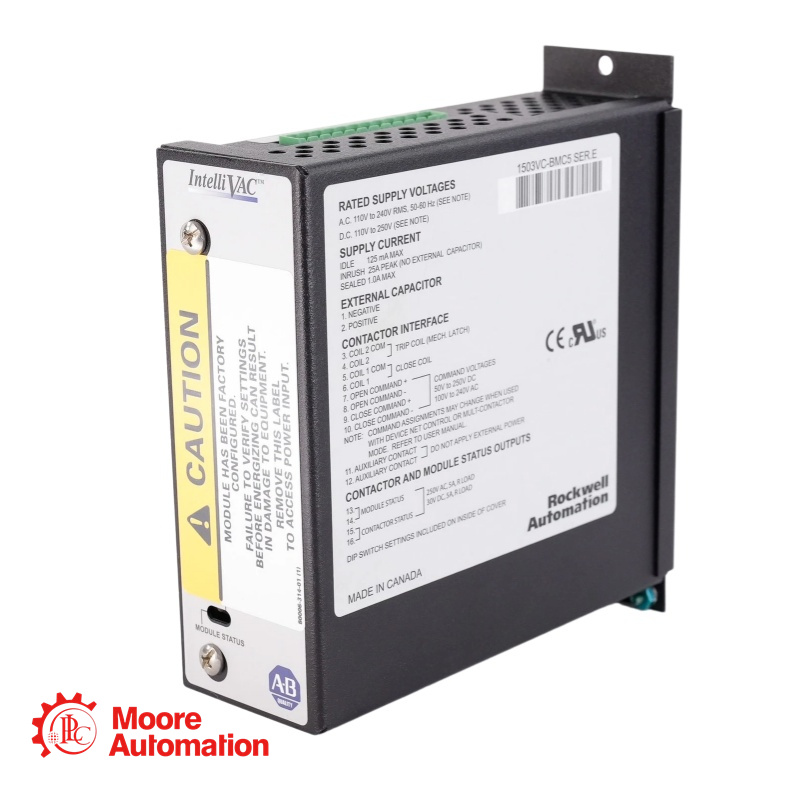

Descripción de 1503VC-BMC5-MC1

El Bulletin 1503VC se utiliza para controlar los contactores de vacío Bulletin 1502, un componente fundamental de los controladores de motor de media tensión Bulletin 1500/1900 CENTERLINE. IntelliVAC es una solución eficiente y flexible para el control de contactores de vacío de media tensión empleados en aplicaciones de arranque y alimentación de motores.
Un módulo IntelliVAC puede utilizarse para controlar los contactores de vacío Bulletin 1502 de 400 y 800 amperios. IntelliVAC permite controlar tanto los contactores con retención eléctrica como los de enclavamiento mecánico.

Un rango de tensión de alimentación (110-240 V CA 50/60 Hz, 110-250 V CC) permite su implementación en múltiples aplicaciones.
El tiempo de respuesta constante del contactor de vacío (a una tensión de alimentación determinada) garantiza un rendimiento repetible.
El tiempo de desconexión seleccionable del contactor de vacío mejora la coordinación con los fusibles de alimentación anteriores.
La compensación electrónica de altitud (solo en el modelo Bulletin 1502 de 400 A) elimina la compensación mecánica necesaria para altitudes superiores a 1000 metros (los contactores Bulletin 1502 de 800 A incluyen un ajuste mecánico de altitud fácil de usar).

Parámetro

Corriente de irrupción de entrada principal: 25 A pico (1/2 ciclo)
Corriente en reposo (máx., sin bobina energizada): 125 mA (CA) / 35 mA (CC)
Corriente de mantenimiento (máx.): 300 mA (CA) / 100 mA (CC)
Corriente de cierre/disparo (0,2 seg): Consulte la tabla de la hoja de datos para conocer las especificaciones.
Tensión de alimentación operativa (captación): 95 V mínimo
Tensión de alimentación operativa (caída de tensión): 75 V mínimo (70 V para disparo)
Entradas de comando (Abrir/Cerrar): 70-240 V CA / 70-250 V CC; Corriente máxima en estado activo: 11 mA CA / 2,4 mA CC
Contactos de salida de estado: CA 250 V, 5 A (carga R); CC 30 V, 5 A (carga R)

Preguntas frecuentes

¿Qué significa la advertencia "Comando no válido presente" y cómo se resuelve?
A: Esta advertencia (indicada por un LED amarillo de estado del módulo) se activa si se detecta un comando de cierre, avance o disparo durante la secuencia de encendido del módulo, o si se vuelve a aplicar un comando de cierre/avance demasiado rápido (antes de que se verifique la secuencia de apertura del contactor en aproximadamente 60 ms más el tiempo de desconexión). También se produce si los comandos de cierre y disparo están presentes simultáneamente en una unidad de enclavamiento mecánico. La recuperación es automática: la condición se elimina tan pronto como se retira o corrige la señal de entrada problemática, sin necesidad de reiniciar la alimentación de control.

¿Cómo funciona la función de subtensión con retardo de tiempo (TDUV) y cuándo se requiere un condensador externo?
A: La función TDUV permite que el contactor soporte una breve caída de tensión o una pérdida de energía sin abrirse. El módulo puede proporcionar tiempos TDUV cortos (hasta 0,2 segundos para 110/120 V y 1,0 segundo para 220/240 V) sin componentes externos. Para duraciones más largas, de hasta 2 segundos (configurables mediante interruptores DIP), se debe conectar un condensador externo a los terminales 1 y 2 del módulo. Tenga precaución al usar TDUV en aplicaciones de parada de emergencia, ya que el contactor no se abrirá hasta que expire el retardo programado.

¿Cuál es la diferencia entre las salidas de relé de estado del módulo y de estado del contactor?
A: Las dos salidas de relé, ambas con contactos normalmente abiertos, proporcionan indicaciones distintas. El relé de estado del módulo está cerrado (correcto) cuando el módulo funciona con normalidad (LED verde) y abierto durante una falla (LED rojo) o alguna advertencia. El relé de estado del contactor está cerrado cuando una orden de cierre está activa durante los primeros 200 ms, o cuando se detecta que el contactor está físicamente cerrado (LED amarillo); está abierto cuando el contactor está abierto.
